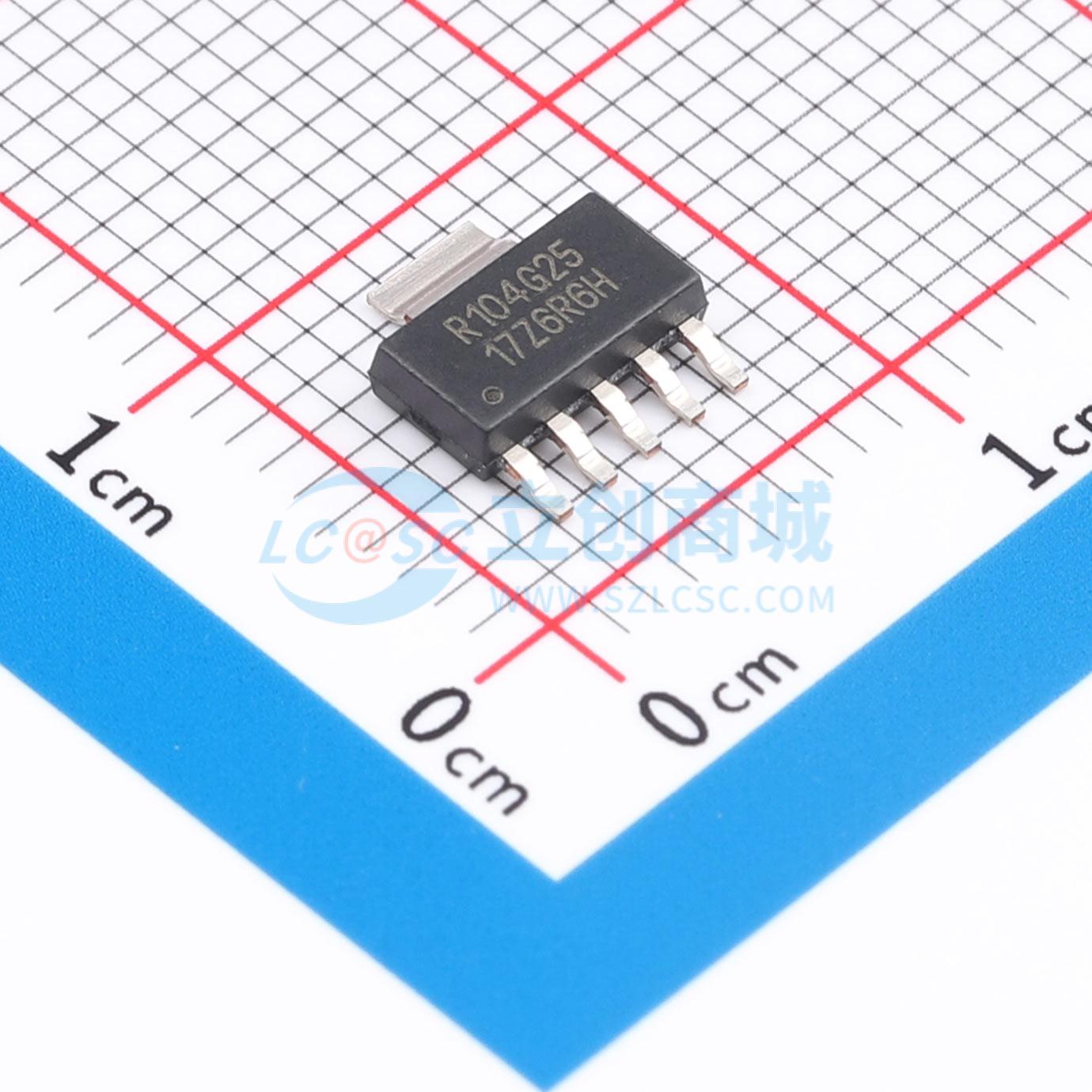

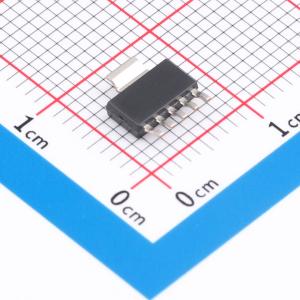

REG104GA-2.5

REG104是一系列具有低接地引脚电流的低噪声、低压差线性稳压器。其全新的DMOS拓扑结构相较于以往设计有显著改进，包括低压差电压（满载时典型值仅为230mV）和更出色的瞬态性能。此外，与传统难以补偿且需要大于1μF的昂贵低ESR电容的低压差稳压器不同，该稳压器无需输出电容即可保持稳定。

典型接地引脚电流仅为1.7mA（输出电流IOUT = 1A时），在禁用模式下降至0.5μA。与采用PNP传输器件的稳压器不同，该稳压器的静态电流在负载变化和压差条件下保持相对恒定。

REG104的输出噪声极低（当输出电压VOUT = 3.3V且CNR = 0.01μF时，典型值为33μVRMS），非常适合用于便携式通信设备。片上微调确保了高输出电压精度，且在温度、线路和负载变化时仍能保持精度。关键参数在指定温度范围（-40℃至+85℃）内进行测试。

REG104具备完善的保护功能——内部电路设有电流限制，可保护负载免受损坏。热保护电路可防止芯片因温度过高而受损。REG104提供DDPAK - 5和SOT223 - 5两种封装形式。

• 全新DMOS拓扑结构：超低压差电压：输出电流为1A、输出电压为3.3V时，典型值为230mV
• 无需输出电容即可保持稳定
• 快速瞬态响应
• 极低噪声：33µVRMS
• 高精度：最大±2%
• 高效率：输出电流IOUT = 1A时，接地引脚电流IGND = 1.7mA；禁用时，IGND = 0.5μA
• 提供2.5V、2.7V、3.0V、3.3V、5.0V及可调输出版本
• 热保护
• 小型表面贴装封装：SOT223 - 5、DDPAK - 5

• 便携式通信设备
• 电池供电设备
• 调制解调器
• 条形码扫描仪
• 备用电源
