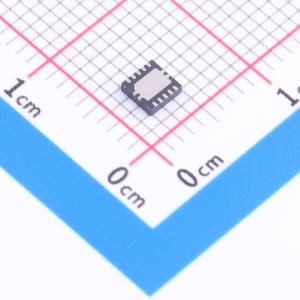

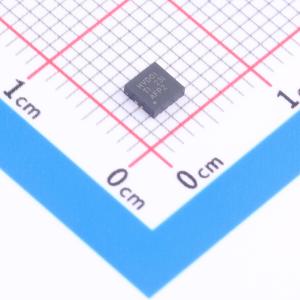

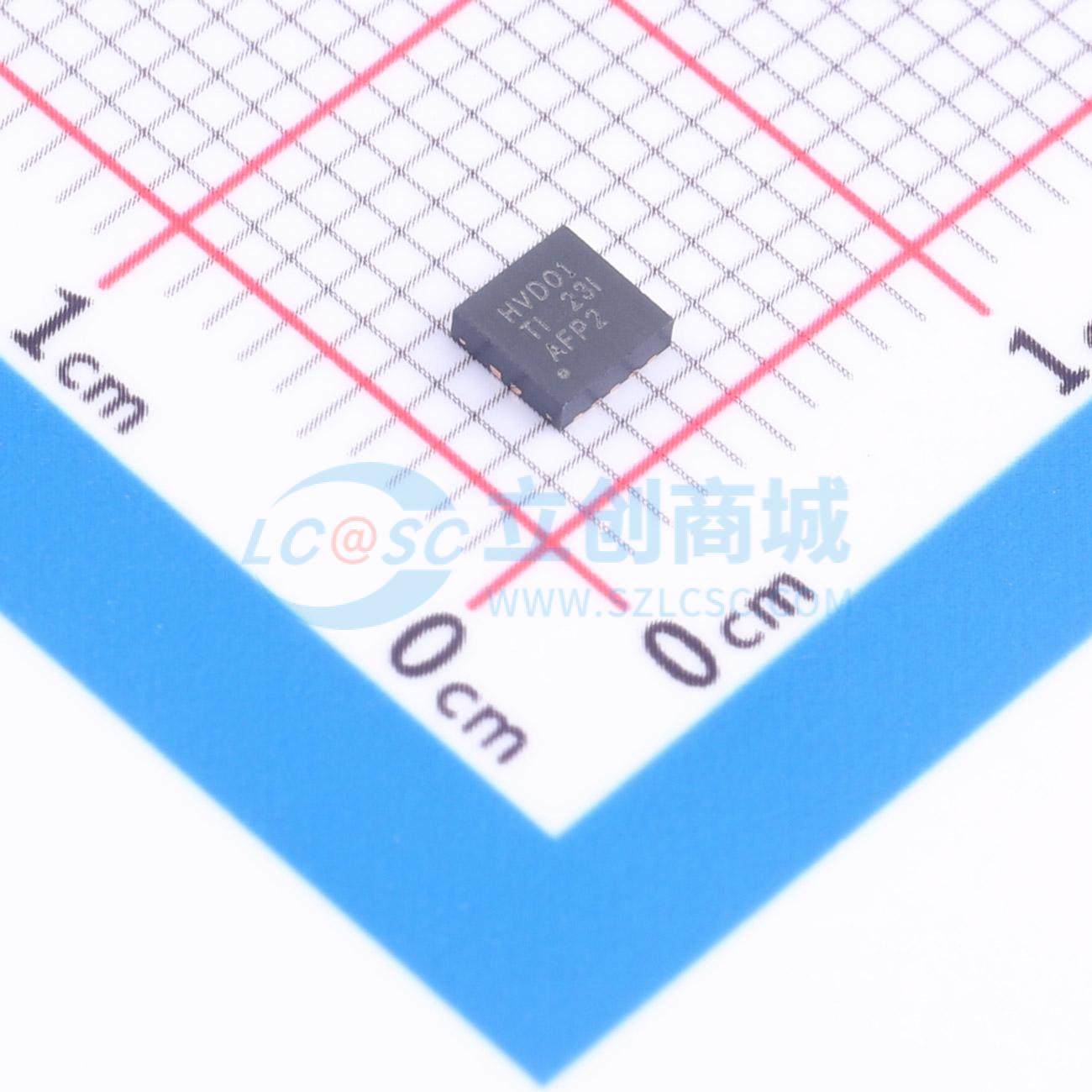

SN65HVD01DRCR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD01 具有 1.65V I/O 电源和可选数据速率的 3.3V RS-485 收发器
品牌名称: TI(德州仪器)
商品型号: SN65HVD01DRCR
商品编号: C2871098
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

SN65HVD01是一款低功耗，250ksps或20Mbps数据速率可选RS - 485收发器，采用1.65V至3.6V电源用于数据和使能信号，针对总线信号采用一个3.3V ± 10%电源。此器件被设计用于要求同步（并行收发器）信号时序的应用。片上瞬态抑制保护此器件不受IEC 61000静电放电(ESD)和电快速瞬变(EFT)瞬态的影响而损坏。

此器件组合有一个差分驱动器和一个差分接收器，这些器件被内部连接以形成一个适用于半双工（两线制总线）通信的总线端口。此器件特有一个宽共模电压范围，这使得此器件适合于长线缆运行上的多点应用。SN65HVD01采用极小型，3mm×3mm，SON封装，运行温度范围 - 40°C至125°C。

商品特性

超过TIA - 485标准的要求
针对数据和使能信号的1.65V至3.6V电源
针对总线信号的3V至3.6V电源
SLR引脚可选数据速率：250ksps或20Mbps
1/8单位负载在一条总线上支持多达256个节点
小型3mm×3mm小外形尺寸无引线(SON)封装
故障安全接收器（总线开路、总线短接、总线闲置）
运行温度范围： - 40°C至125°C
总线引脚保护大于：
- ±15kV人体模型(HBM)保护
- ±16kV IEC61000 - 4 - 2接触放电
- ±16kV IEC61000 - 4 - 2空气放电
- 4kV IEC61000 - 4 - 4快速瞬态突发

应用领域

电信基础设施
高速数据链路
低压μc通信

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	20Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1.1mA
	通讯模式	半双工
