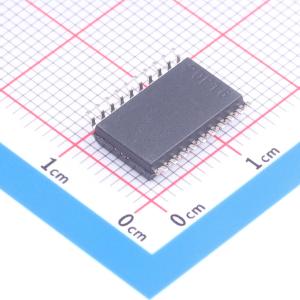

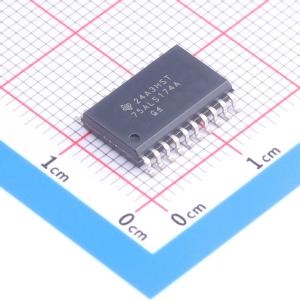

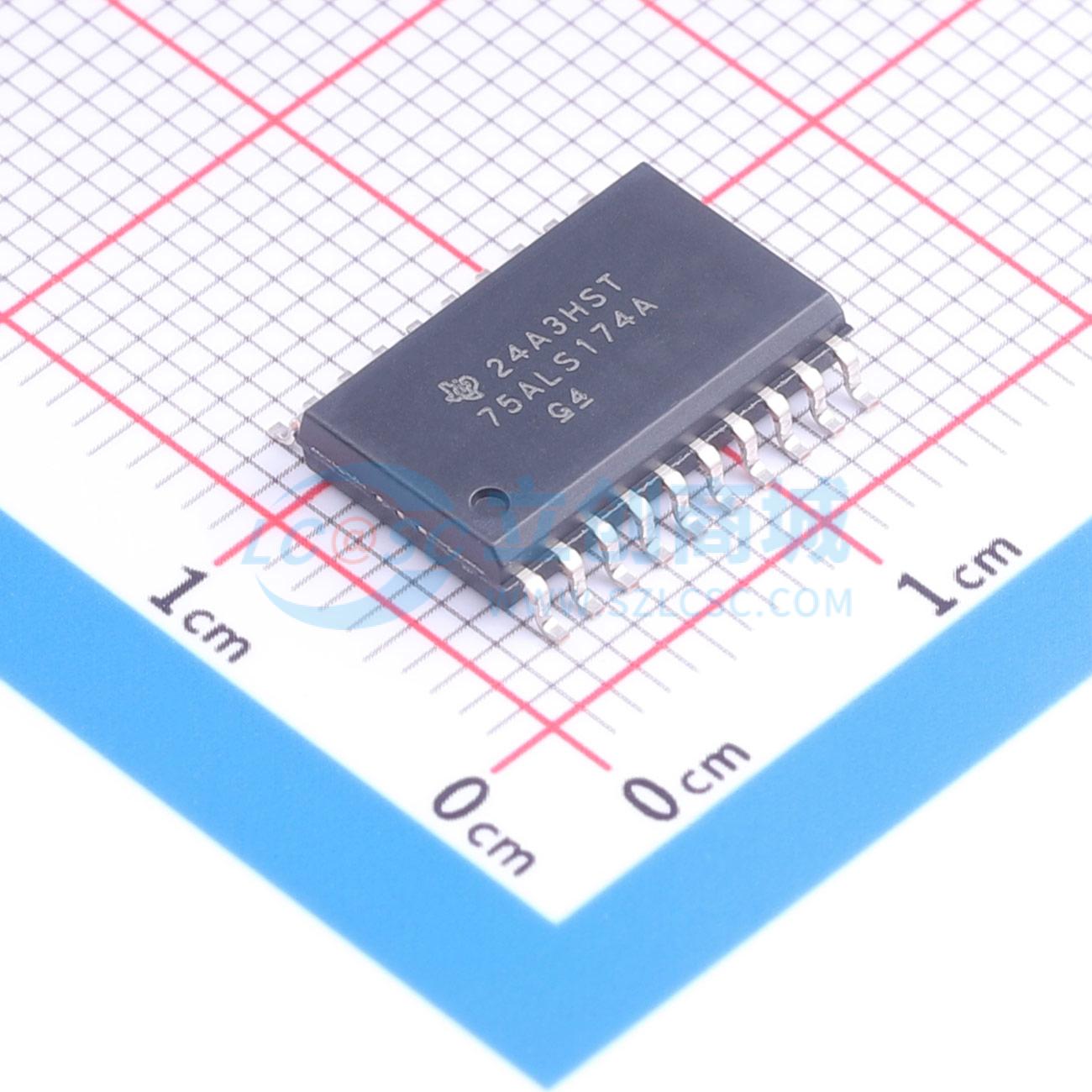

SN75ALS174ADWR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75ALS174A 四路差分线路驱动器
品牌名称: TI(德州仪器)
商品型号: SN75ALS174ADWR
商品编号: C2872217
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.97克(g)

商品参数

商品概述

SN75ALS174A是一款具有三态差分输出的四路线路驱动器，设计可满足ANSI标准EIA/TIA-422-B和RS-485的要求。该器件经优化，能够以高达20Mbit/s的速率实现平衡多点总线传输。每个驱动器都具有宽的正负共模输出电压范围，因此适用于嘈杂环境中的合用线应用。SN75ALS174A可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。在结温大概为150℃时发生关断。SN75ALS174A的工作温度范围是0℃至70℃。

商品特性

符合或超出 ANSI EIA/TIA-422-B 和 RS-485 的要求
高速高级低功耗肖特基电路
专为在串行和并行应用中达到20Mbit/s的运行速度而设计
适用于嘈杂环境中长总线上的多点传输
低电源电流，最高 55mA
宽正负输入/输出总线电压范围
驱动器输出容量:60mA
热关断保护
驱动器正负电流限制

应用领域

电机驱动器
工厂自动化和控制

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	20Mbps
	工作温度	0℃~+70℃
	静态电流	55mA
	功能特性	热关断保护；过流保护
