温馨提醒：图片仅供参考，商品以实物为准

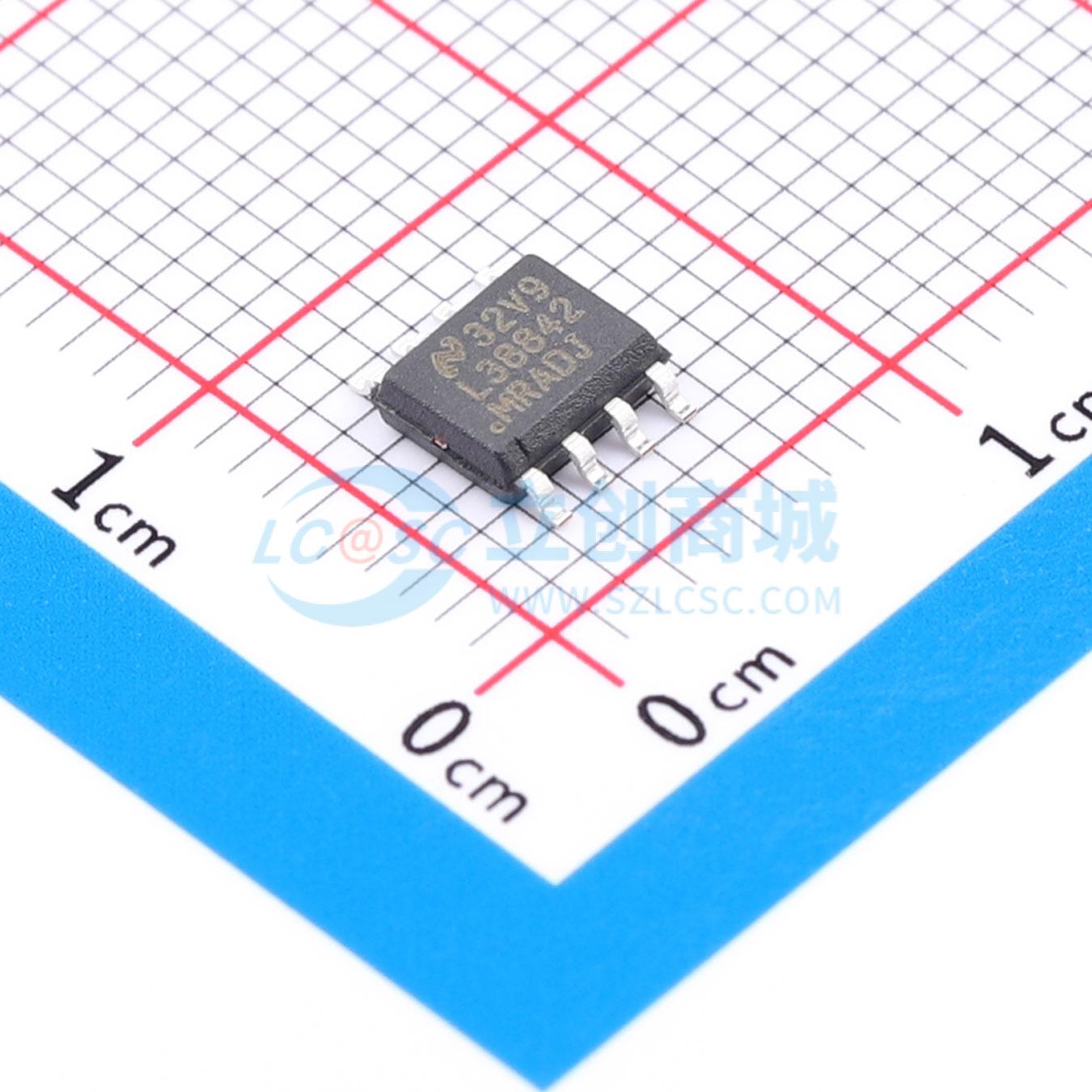

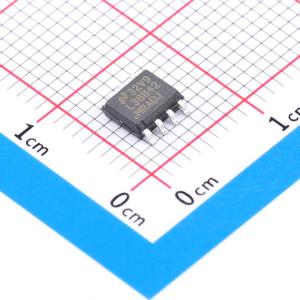

LP38842MRX-ADJ/NOPB

560mV~1.5V 1.5A 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LP38842-ADJ 具有使能功能的 1.5A、低输入电压 (0.675V)、可调节超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38842MRX-ADJ/NOPB
商品编号: C2872225
商品封装: ESOP-8
包装方式: 编带
商品毛重: 2.16克(g)

商品参数

	属性	参数值
	静态电流(Iq)	30mA
	噪声	150uVrms
	功能特性	输入欠压保护；使能控制；过流保护；短路保护；热关断
	工作温度	-40℃~+125℃
	输出类型	可调

商品概述

LP38842-ADJ是一款大电流、快速响应稳压器，可在极小输入输出压差下维持输出电压稳压。该器件采用CMOS工艺制造，由两路输入电压供电:Vbias为N-MOS功率晶体管的栅极提供驱动电压，Vin为负载提供供电输入。使用外部偏置轨可让该器件在极低Vin电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下都消耗极低的静态电流。采用N-MOS功率晶体管可实现宽带宽，且仅需要极小的外部电容即可维持环路稳定。该器件的快速瞬态响应使其适用于为DSP、微控制器核心电压以及开关电源后级稳压器供电。该器件提供SO PowerPAD封装。

商品特性

适用于1.8V或1.5V输入转换
设计用于与低ESR陶瓷电容配合使用
极低压差（1.5A时典型值115mV）
输出可调范围为0.56V至1.5V
负载调整率典型值为0.1%/A
关断模式下静态电流典型值为30nA
所有负载下接地引脚电流低
具备过温/过流保护
提供8引脚SO PowerPAD封装
当VBIAS < 3.8V时，UVLO关断输出

应用领域

台式电脑ASIC电源
笔记本电脑ASIC电源
显卡ASIC电源
服务器ASIC电源
游戏机顶盒ASIC电源
打印机和复印机ASIC电源
服务器核心及I/O电源
DSP和FPGA电源
SMPS后级稳压器

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	5.5V
	输出电压	560mV~1.5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	115mV@(1.5A)
