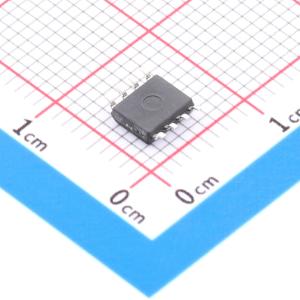

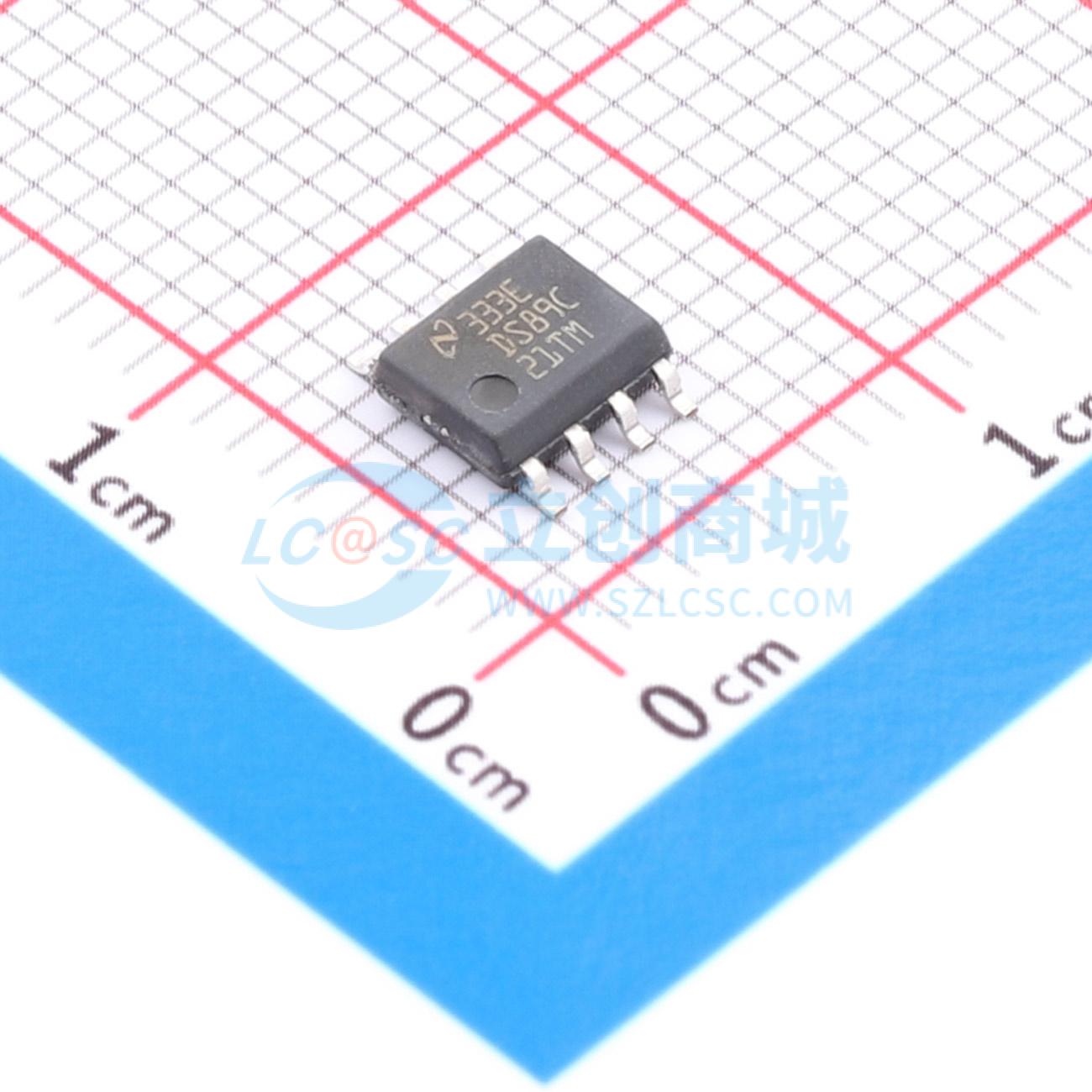

DS89C21TM/NOPB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS89C21 差分 CMOS 线路驱动器和接收器对
品牌名称: TI(德州仪器)
商品型号: DS89C21TM/NOPB
商品编号: C2872922
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

DS89C21是一款差分CMOS线路驱动器和接收器对，设计满足TIA/EIA-422-A (RS-422)电气特性接口标准的要求。DS89C21在最小占位面积封装内提供一个驱动器和一个接收器。该器件提供8引脚SOIC封装。CMOS设计将电源电流降至6 mA，使该器件适用于电池供电或对功耗敏感的应用。驱动器具有规定的2.2 ns快速转换时间，最大差分偏斜为2 ns，适合工作在10 MHz以上的高速应用。接收器可检测低至200 mV的信号，还内置滞回用于噪声抑制，偏斜最大规定为4 ns。DS89C21与TTL和CMOS电平（DI和RO）兼容。

商品特性

符合TIA/EIA-422-A (RS-422)和CCITT V.11建议
低功耗设计，典型功耗15 mW
保证交流参数:最大驱动器偏斜2.0 ns；最大接收器偏斜4.0 ns
扩展温度范围:-40℃ 至 +85℃
提供SOIC封装
可在20 Mbps速率下工作
接收器具有开路输入故障保护功能

应用领域

电池供电应用
对功耗敏感的应用
10 MHz以上的高速应用

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.5V~5.5V
	数据速率	20Mbps
	工作温度	-40℃~+85℃
	功能特性	失效保护
