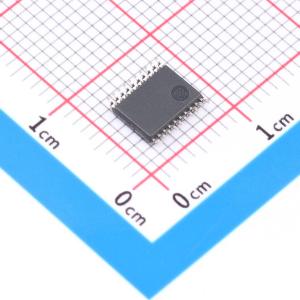

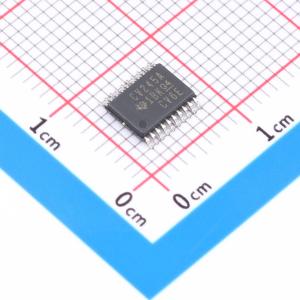

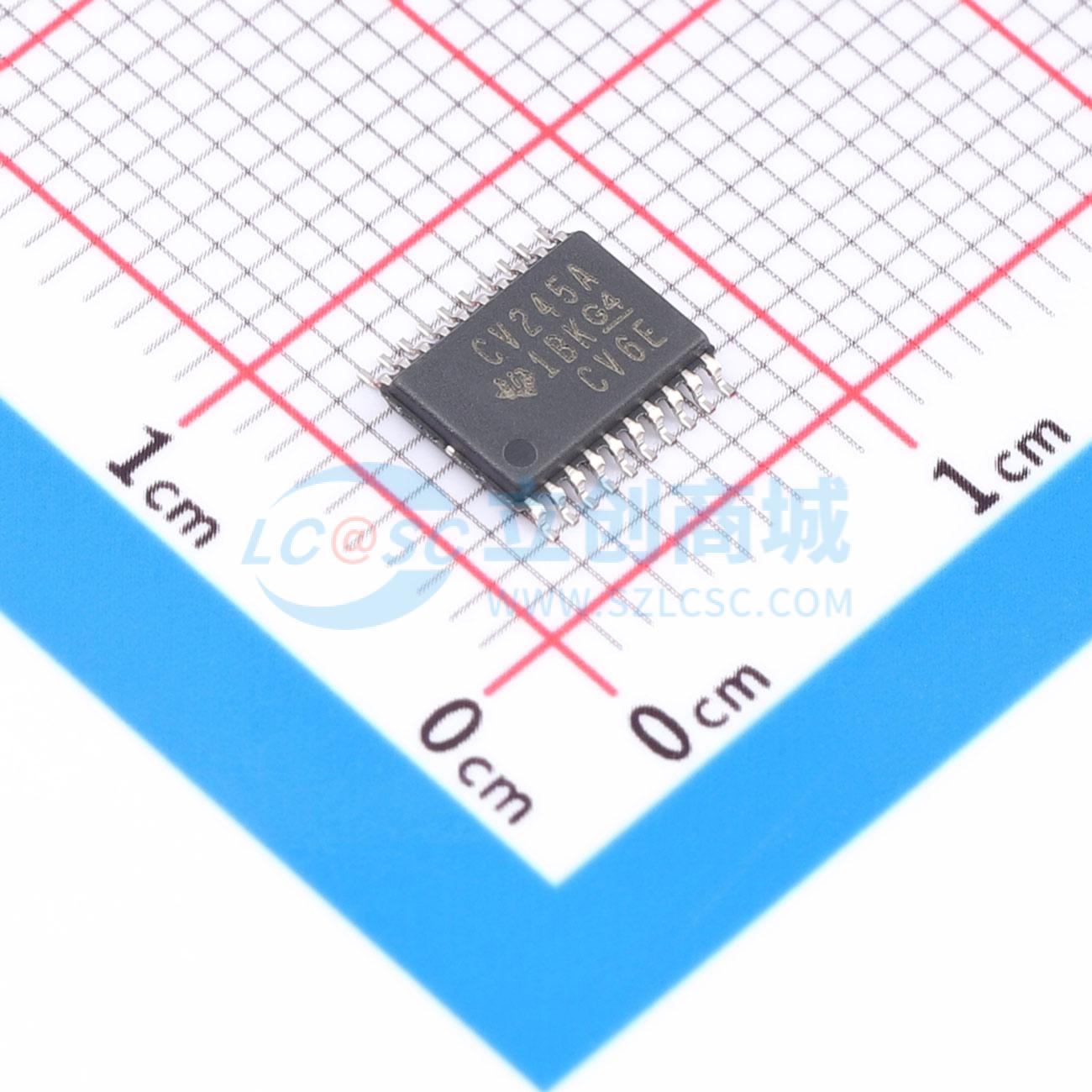

SN74LVCZ245APWR
八进制总线收发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVCZ245A 具有三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCZ245APWR
- 商品编号
- C2871106
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVCZ | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 100uA | |
| 传播延迟(tpd) | 6.3ns@3.3V | |
| 功能特性 | 热插拔支持；掉电隔离；输出使能；电平转换 |
商品概述
这款八总线收发器设计用于2.7 V至3.6 V VCC工作。SN74LVCZ245A设计用于数据总线之间的异步通信。该器件根据方向控制（DIR）输入的逻辑电平，将数据从A总线传输到B总线，或从B总线传输到A总线。可通过输出使能（OE）输入禁用器件，从而有效隔离总线。输入可由3.3 V或5 V器件驱动。该特性允许该器件在混合3.3 V/5 V系统环境中用作转换器。当VCC在0 V至1.5 V之间时，器件在上电或掉电期间处于高阻态。为了确保1.5 V以上也保持高阻态，OE需要通过上拉电阻接至VCC；电阻的最小值由驱动器的灌流能力决定。该器件通过Ioff和上电三态功能，完全符合热插入应用的规格要求。Ioff电路禁用输出，可防止器件掉电时产生损坏器件的反向电流。上电三态电路在上电和掉电期间将输出置于高阻态，从而避免驱动器冲突。
商品特性
- 支持2.7 V至3.6 V工作
- 输入可接受最高5.5 V电压
- 在3.3 V条件下最大tpd为6.3 ns
- 典型输出接地反弹(VOLP)在VCC=3.3 V、TA=25℃时小于0.8 V
- 典型输出VOH下冲(VOHV)在VCC=3.3 V、TA=25℃时大于2 V
- Ioff和上电三态功能支持热插入
- 支持所有端口的混合模式信号操作（配合3.3 V VCC使用5 V输入输出电压）
- 闭锁性能超过JESD 78 II类规范的100 mA要求
应用领域
- 数据总线异步通信
- 混合3.3 V/5 V系统电平转换
- 热插入应用
