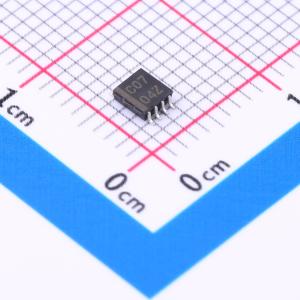

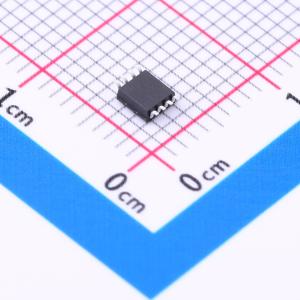

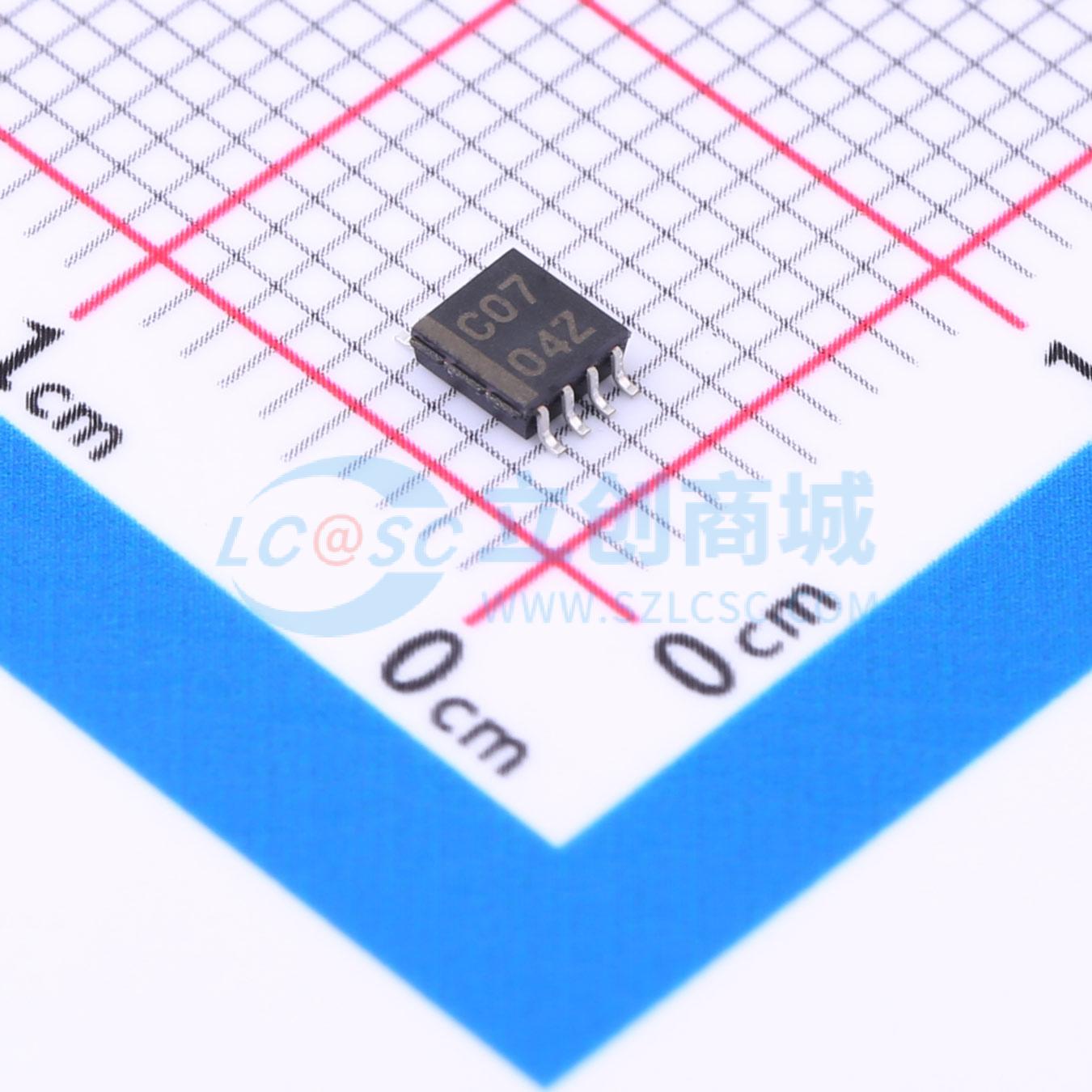

SN74LVC3G07DCT3
三路缓冲器/驱动器，带开漏输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC3G07 具有漏极开路输出的 3 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G07DCT3
- 商品编号
- C2871847
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 3 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.7ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
这是一款三路开漏输出缓冲驱动器，型号为SN74LVC3G07，电源电压工作范围为1.65V~5.5V，输出为开漏结构，可与其他开漏输出连接实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA。该器件针对部分掉电应用做了完整规格设计，断电时可关闭输出，避免反向电流损坏器件。
商品特性
- 可提供NanoFree封装
- 支持5V VCC工作
- 3.3V条件下最大传播延迟为3.7ns
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- 输入和开漏输出可承受最高5.5V电压
- VCC=3.3V，TA=25℃时，典型输出地弹小于0.8V
- VCC=3.3V，TA=25℃时，典型输出VOH下冲大于2V
- Ioff电路支持带电插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
