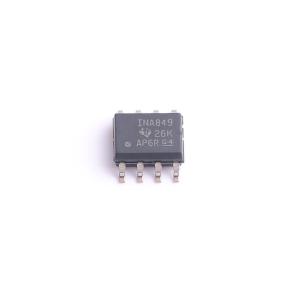

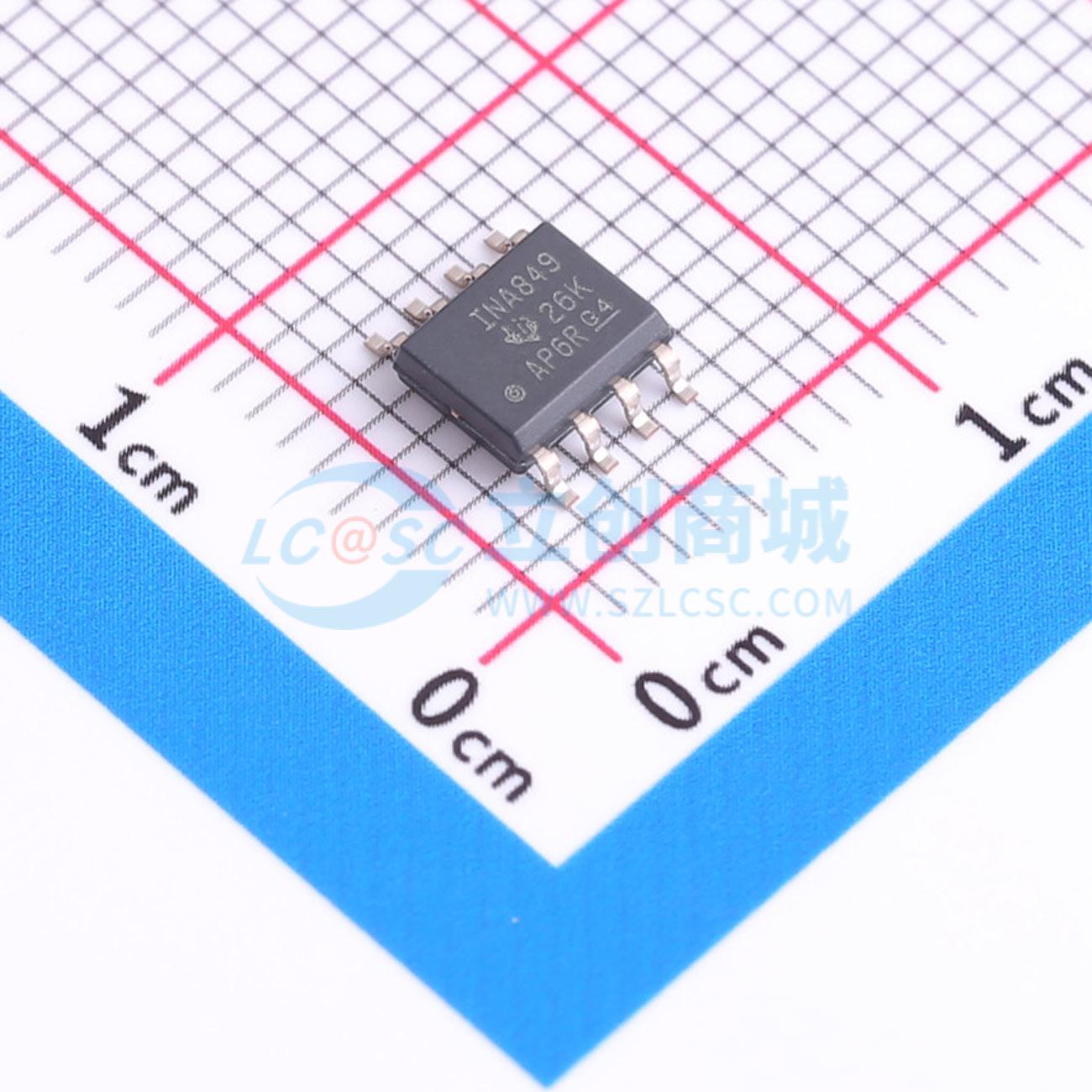

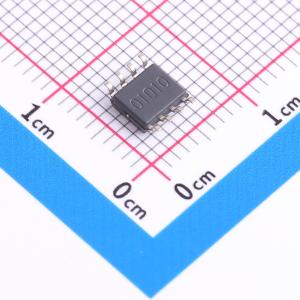

INA849DR实物图
  • INA849DR商品缩略图
  • INA849DR商品缩略图
  • INA849DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INA849DR

超低噪声、高带宽仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
INA849 超低噪声 (1nV/√Hz)、高速(28MHz、35V/μs)、精密 (35μV) 仪表放大器
品牌名称
TI(德州仪器)
商品型号
INA849DR
商品编号
C2871861
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.175克(g)

商品参数

属性参数值
商品目录仪表放大器
放大器数单路
共模抑制比(CMRR)120dB
输入偏置电流(Ib)20nA
输入失调电压(Vos)35uV
增益带宽积(GBP)28MHz
压摆率(SR)35V/us
输出电流34mA
静态电流(Iq)6.2mA
输入失调电压温漂(Vos TC)400nV/℃
属性参数值
工作温度-40℃~+125℃
最大电源宽度(Vdd-Vss)36V
噪声密度(eN)1nV/√Hz@1kHz
输入失调电流(Ios)6nA
输入失调电流温漂(Ios TC)5pA/℃
单电源8V~36V
双电源(Vee ~ Vcc)4V~18V;-18V~-4V
电源纹波抑制比(PSRR)106dB
稳定时间400ns

商品概述

INA849 是一款超低噪声仪表放大器,经优化可在高分辨率系统中实现更高精度,并可在宽范围的单电源或双电源电压下工作。由于采用了超级 ß 输入晶体管,该器件的输入偏置电流显著低于竞争产品。先进的制造工艺实现了极低的电压噪声、输入失调电压和失调电压漂移。 精确匹配的集成电阻器可在整个输入共模范围内提供 92dB(G = 1)的高共模抑制比。可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。INA849 的电流反馈拓扑以更高的增益提供宽带宽,从而实现快速移动的超小信号。例如,该器件在 G = 100 时提供 8MHz 的带宽,在 G = 1 时提供 28MHz 的带宽,具有达 0.4µs 的快速建立时间 (0.01%),用于直接驱动高分辨率模数转换器 (ADC)。

商品特性

  • 超低噪声:1nV/√Hz 输入电压噪声(典型值)
  • 精密超级 ß 输入性能:
    • 低失调电压:35µV(最大值)
    • 低失调电压漂移:0.4µV/°C(最大值)
    • 低输入偏置电流:20nA(最大值)
    • 低增益漂移:G = 1 时,为 5ppm/°C(最大值)
  • 共模抑制比:在最大增益下,为 120dB(最小值)
  • 带宽:28MHz (G = 1)、8MHz (G = 100)
  • 压摆率:35V/µs
  • 额定温度范围:-40°C 至 +125°C
  • 封装:8 引脚 SOIC 和 VSSOP

应用领域

  • 模拟输入模块
  • 麦克风前置放大器
  • 流量发送器
  • 电池测试
  • LCD 测试
  • 心电图 (ECG)
  • 外科手术设备
  • 过程分析(pH、气体、浓度、力和湿度)
