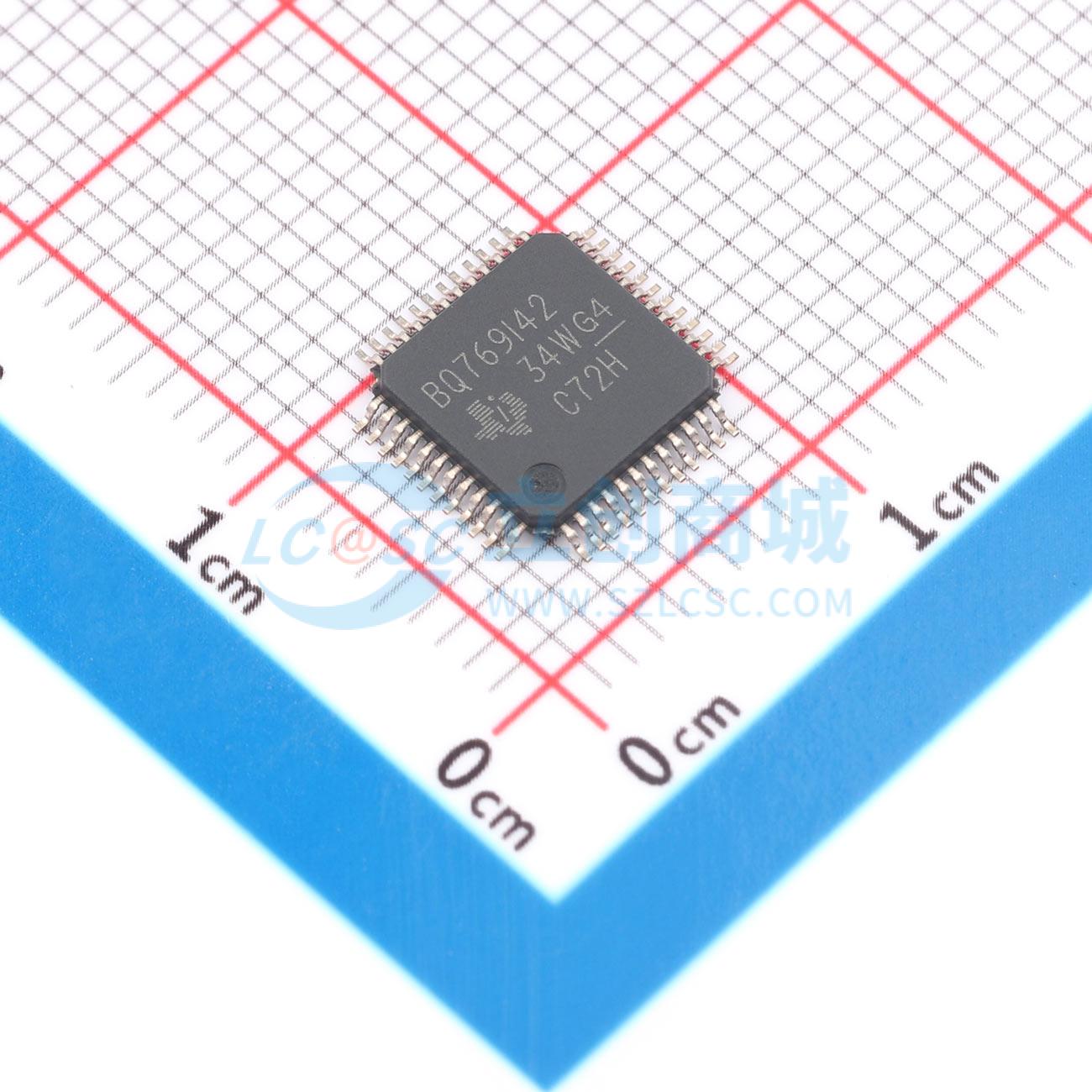

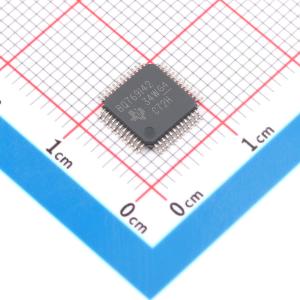

BQ769142PFBR

适用于锂离子、锂聚合物和磷酸铁锂电池组的3节至14节高精度串联电池监控器和保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ769142 适用于锂离子、锂聚合物和磷酸铁锂电池的 3 节至 14 节串联高精度电池监控器和保护器
品牌名称: TI(德州仪器)
商品型号: BQ769142PFBR
商品编号: C2871870
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 0.46081克(g)

商品参数

商品概述

BQ769142 器件是一款高度集成的高精度电池监控器和保护器，适用于 3 节至 14 节串联锂离子、锂聚合物和磷酸铁锂电池组。该器件包括一个高精度监控系统和一个高度可配置的保护子系统，并支持自主式或主机控制型电池平衡。它集成了高侧电荷泵NFET 驱动器、供外部系统使用的双路可编程 LDO 以及一个支持 400kHz I2C、SPI 和 HDQ 单线标准的主机通信外设。BQ769142 器件采用 48 引脚 TQFP 封装。

商品特性

适用于 3 节至 14 节串联电池的电池监控功能集成电荷泵，用于高侧 NFET 保护，具有可选的自动恢复功能广泛的保护套件，包括电压、温度、电流和内部诊断

两个独立的 ADC

支持电流和电压同步采样
高精度库伦计数器，输入失调电压误差 <1µV（典型值）
高精度电池电压测量 < 10mV（典型值）

宽量程电流应用（感应电阻器上的测量范围为±200mV）集成式化学保险丝驱动二级保护自主式或主机控制型电池平衡多种电源模式（典型电池组运行范围条件）

正常模式：286µA 多个睡眠模式选项：24µA 至 41µA
多个深度睡眠模式选项：9µA 至 10µA
关断模式：1µA 电池连接和部分其他引脚上的高电压容差为 85V 支持量产线上的随机电池连接序列支持使用内部传感器和多达九个外部热敏电阻进行温度检测集成的一次性可编程 (OTP) 存储器可由客户在生产线上编程通信选项包括 400kHz I2C、SPI 和 HDQ 单线接口供外部系统使用的双路可编程 LDO 48 引脚 TQFP 封装 (PFB)

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	4.7V~80V
	最大充电电流	-
	电池类型	锂电池；磷酸铁锂电池
	电池节数	3~14

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	286uA
	均衡电流	100mA
	接口类型	SPI；I2C；HDQ
