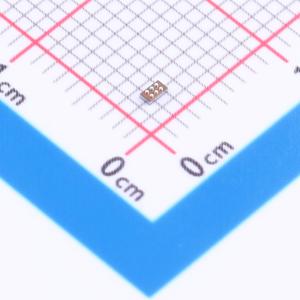

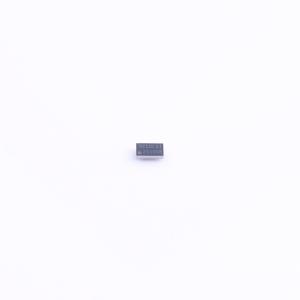

温馨提醒：图片仅供参考，商品以实物为准
BQ25100BYFPR
单节锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ25100B 具有 4.284V 充电电压和可编程预充电功能的独立型单节电池 250mA 线性电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25100BYFPR
- 商品编号
- C2871905
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.083742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.5V~6.45V | |
| 最大充电电流 | 250mA | |
| 充电饱和电压 | 4.284V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -5℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 75nA |
商品概述
bq25100B 器件是一款面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性充电器。具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。
bq25100B 具有一个可为电池充电的电源输出。如果在10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。
电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。
充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路以及充电终止功能。预充电电流和终止电流阈值可通过 bq25100B 上的一个外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。
应用领域
- 健身配件
- 智能手表
- Bluetooth耳机低功耗手持器件
