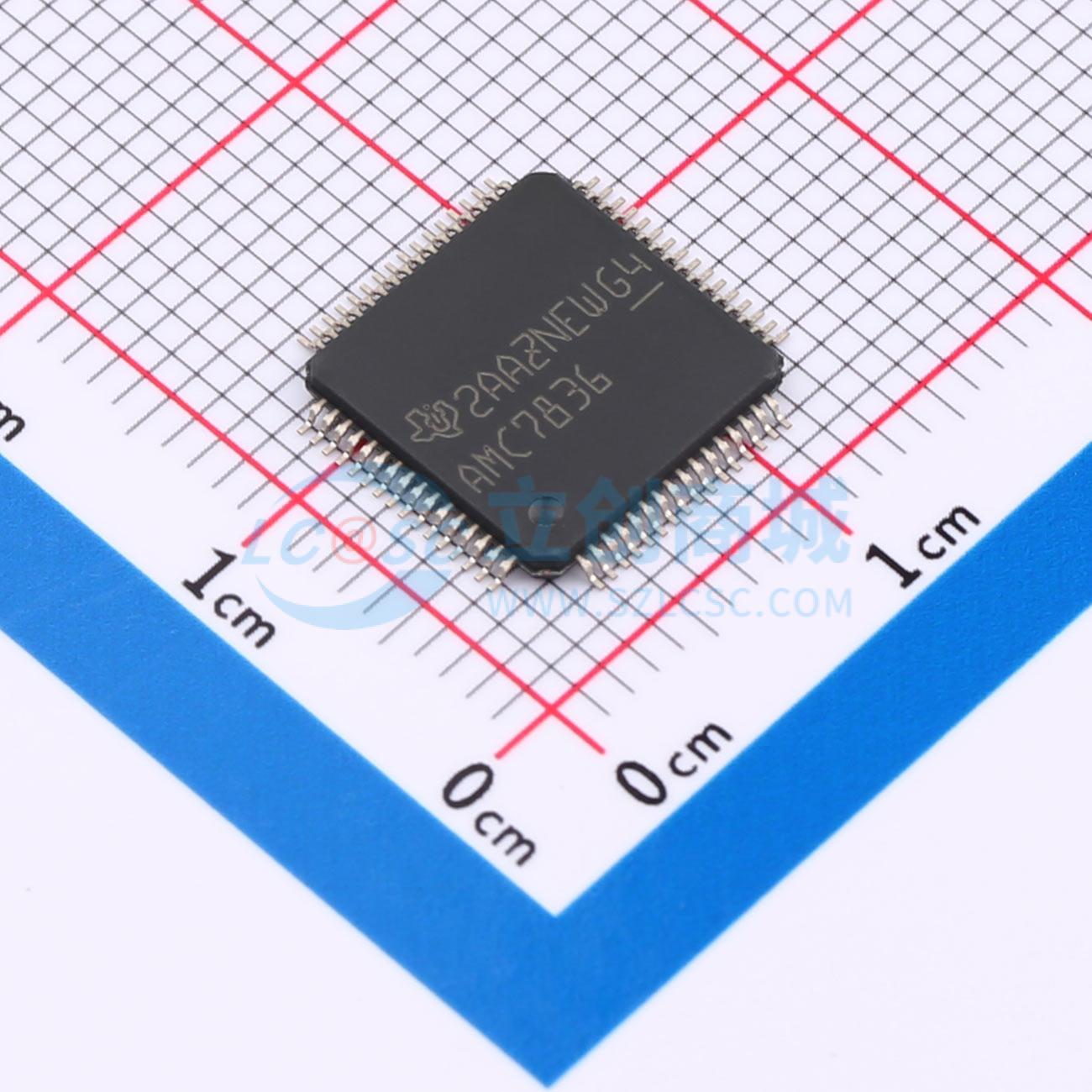

温馨提醒：图片仅供参考，商品以实物为准

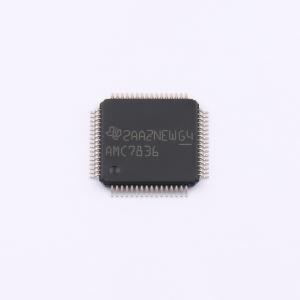

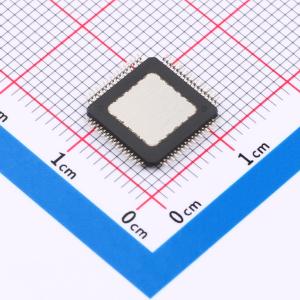

AMC7836IPAPR
AMC7836IPAPR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC7836 高密度、12 位模拟监视和控制解决方案双极 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC7836IPAPR
- 商品编号
- C2871917
- 商品封装
- HTQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.366667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 12 | |
| 通道数 | 21 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.7V~5.5V | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ |
商品概述
AMC7836 是一款高度集成的低功耗、模拟监视和控制解决方案。该器件包含一个21 通道12 位模数转换器(ADC)、16 个具有可编程输出范围的12 位数模转换器(DAC)、8 个GPIO、一个内部基准电压以及一个本地温度传感器通道。该器件的高度集成特性显著减少组件数量，同时简化了闭环系统设计，因此非常适合对电路板空间、尺寸和低功耗严格要求的多通道应用。 该器件具有低功耗、超高集成度和宽工作温度范围等诸多优势，因此适合用作多通道射频(RF) 通信系统中功率放大器(PA) 的一体化、低成本偏置控制电路。凭借灵活的DAC 输出范围，该器件可用作适用于多种晶体管技术（例如LDMOS、GaA 和GaN）的偏置解决方案。AMC7836 功能集对通用监视器和控制系统而言同样有益。
商品特性
- 16 个单调性12 位DAC
- 可选范围：–10V 至0V、–5V 至0V、0V 至5V、0V 至10V
- 高电流驱动能力：高达±15mA
- 自动范围检测器
- 可选钳位电压
- 12 位逐次逼近寄存器(SAR) ADC
- 21 个外部模拟输入：16 个双极输入 -12.5V 至12.5V，5 个高精度输入0V 至5V
- 可编程超限报警
- 2.5V 内部电压基准
- 内部温度传感器运行温度范围： -40°C 至 +125°C
- ±2.5°C 精度
- 8 个通用I/O 端口(GPIO)
- 兼容串行外设接口(SPI) 的低功耗串行接口
- 4 线制模式，运行电压为1.8V 至5.5V
- 工作温度范围： -40°C 至 +125°C
- 采用64 引脚耐热增强型薄型四方扁平(HTQFP) 封装
应用领域
- 通信基础设施：
- 蜂窝基站微波回程
- 光纤网络
- 通用监视器和控制
- 数据采集系统
