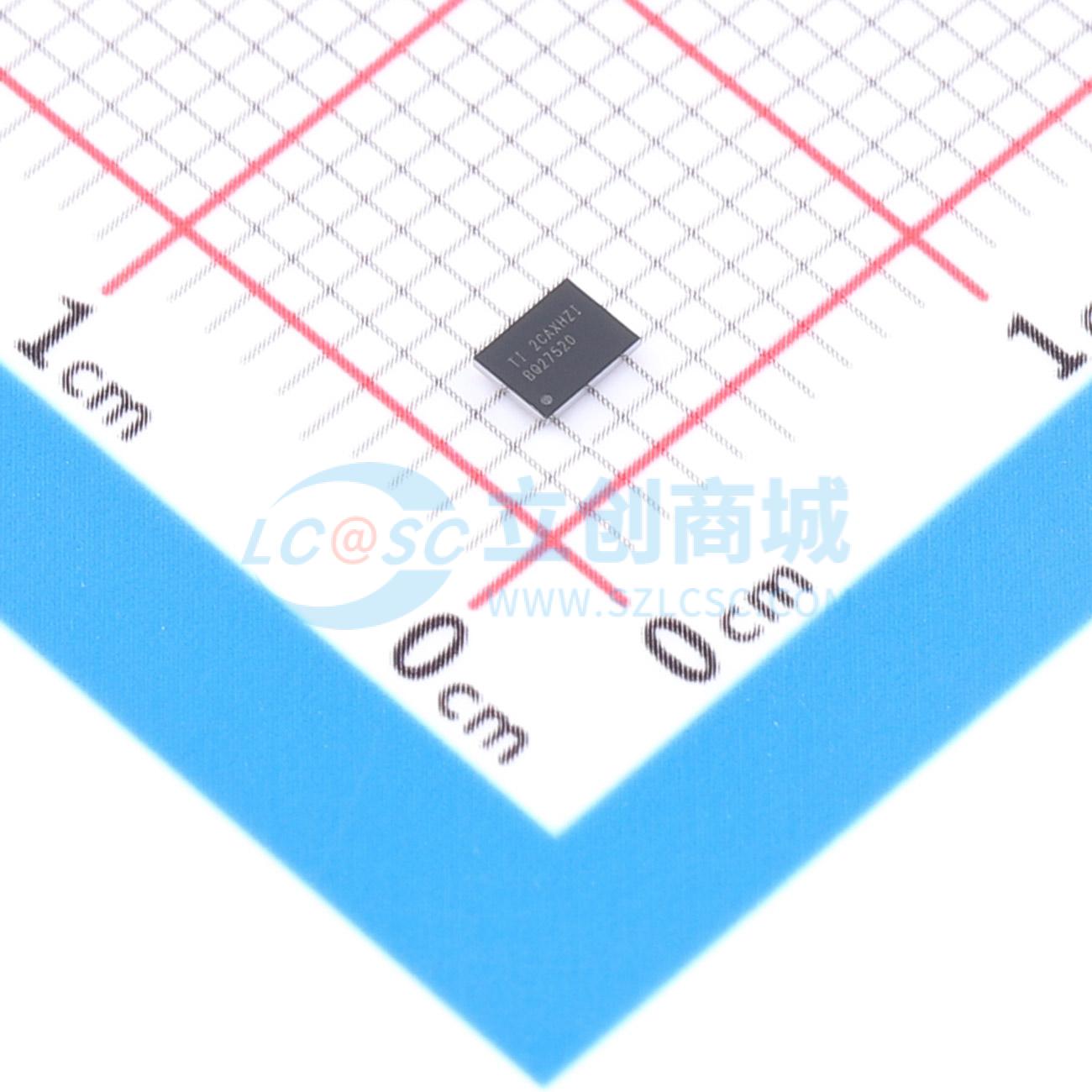

BQ27520YZFT-G4
BQ27520YZFT-G4
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ27520-G4 具有集成 LDO 的系统侧 Impedance Track™ 电量监测计
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ27520YZFT-G4
- 商品编号
- C2872005
- 商品封装
- DSBGA-15
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 2.8V~4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
BQ27520 - G4系统侧锂离子电池电量监测计是一款微控制器外设，能够提供针对单节锂离子电池组的电量监测。此器件只需很少的系统微控制器固件开发。此电量监测计位于系统主板上，可管理嵌入式电池（不可拆卸）或可拆卸电池组。此电量监测计使用获得专利的Impedance Track™算法来进行电量监测，可提供剩余电池电量 (mAh)、充电状态 (%)、续航时间（最小值）、电池电压 (mV)、温度 (°C) 和运行状况 (%) 等信息。进行电池电量监测时，只需将PACK+(P+)、PACK-(P-)以及可选的热敏电阻 (T) 连接至一个可拆卸电池组或嵌入式电池电路。该器件采用15焊球NanoFree™(DSBGA)封装，其标称尺寸为2610 × 1956μm，引线间距为0.5mm。它是空间受限类应用的理想选择。
商品特性
- 集成了2.5VDC LDO
- 外部低值10mΩ检测电阻
- 专利Impedance Track™技术
- 针对电池老化、自放电、温度和速率变化进行调节
- 报告剩余电量、充电状态 (SOC) 和电量耗尽时间
- 可选平滑滤波器
- 电池运行状态（老化）估算
- 支持容量高达14500mAh的嵌入式或可拆卸电池组
- 具备两个独立电池配置，支持电池组互换
- 微控制器外设支持
- 400kHz I2C串行接口
- 32字节暂用闪存NVM
- 电池低数字输出警告
- 可配置SOC中断
- 外部热敏电阻、内部传感器或主机温度报告选项
- 小型15引脚、2610×1956μm、0.5mm间距NanoFree™ (DSBGA) 封装
应用领域
- 单节锂离子电池电量监测计位于系统主板上
- 智能手机、功能型手机和平板电脑
- 数码相机与数码摄像机
- 手持设备终端
- MP3或多媒体播放器
