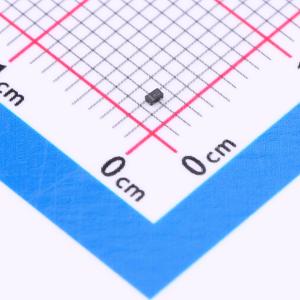

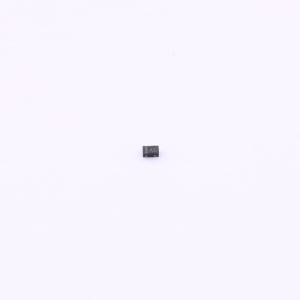

TPD1E10B09DPYT

单通道ESD保护二极管提供系统级ESD保护

描述: TPD1E10B09 采用 0402 封装、具有 6A 8/20us 浪涌的 10pF、±9V、±20kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD1E10B09DPYT
商品编号: C2872031
商品封装: X2-SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

TPD1E10B09 器件是一款采用小型 0402 封装的单通道 ESD 瞬态电压抑制 (TVS) 二极管。这款 ESD 保护二极管提供 ±20 kV IEC 61000-4-2（4 级）接触和气隙 ESD 保护。该器件提供背靠背 TVS 二极管配置以支持双极或双向信号。10pF 线路电容适用于能够支持高达 500Mbps 数据速率的宽范围应用。0402 封装是一种业界通用的封装，便于将元件安装到空间受限型应用中。

商品特性

可为高达 ±9V 的 I/O 接口提供系统级 ESD 保护
满足IEC61000-4-2 4级ESD防护要求
±20 kV（空气间隙放电）
±20 kV（接触放电）
支持IEC61000-4-5浪涌保护
I/O电容典型值为10pF
RDYN典型值为0.5Ω
直流击穿电压最小值为±9.5V
超低泄漏电流（最大值100nA）
IPP = 1A时钳位电压最大值为13V
工业温度范围:-40℃至125℃
节省空间的0402外形尺寸，尺寸为1mm×0.6mm×0.5mm

应用领域

平板电脑
远程控制器
可穿戴设备
机顶盒
电子销售终端 (EPOS)
电子书阅读器
音频线路
按钮
通用输入/输出 (GPIO)
SD接口
USB端口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	9V
	钳位电压	20V
	峰值脉冲电流(Ipp)	4.5A@8/20us
	峰值脉冲功率(Ppp)	90W
	击穿电压(VBR)	9.5V

	属性	参数值
	反向漏电流(Ir)	100nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
