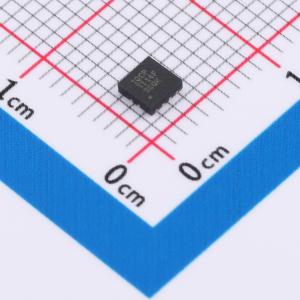

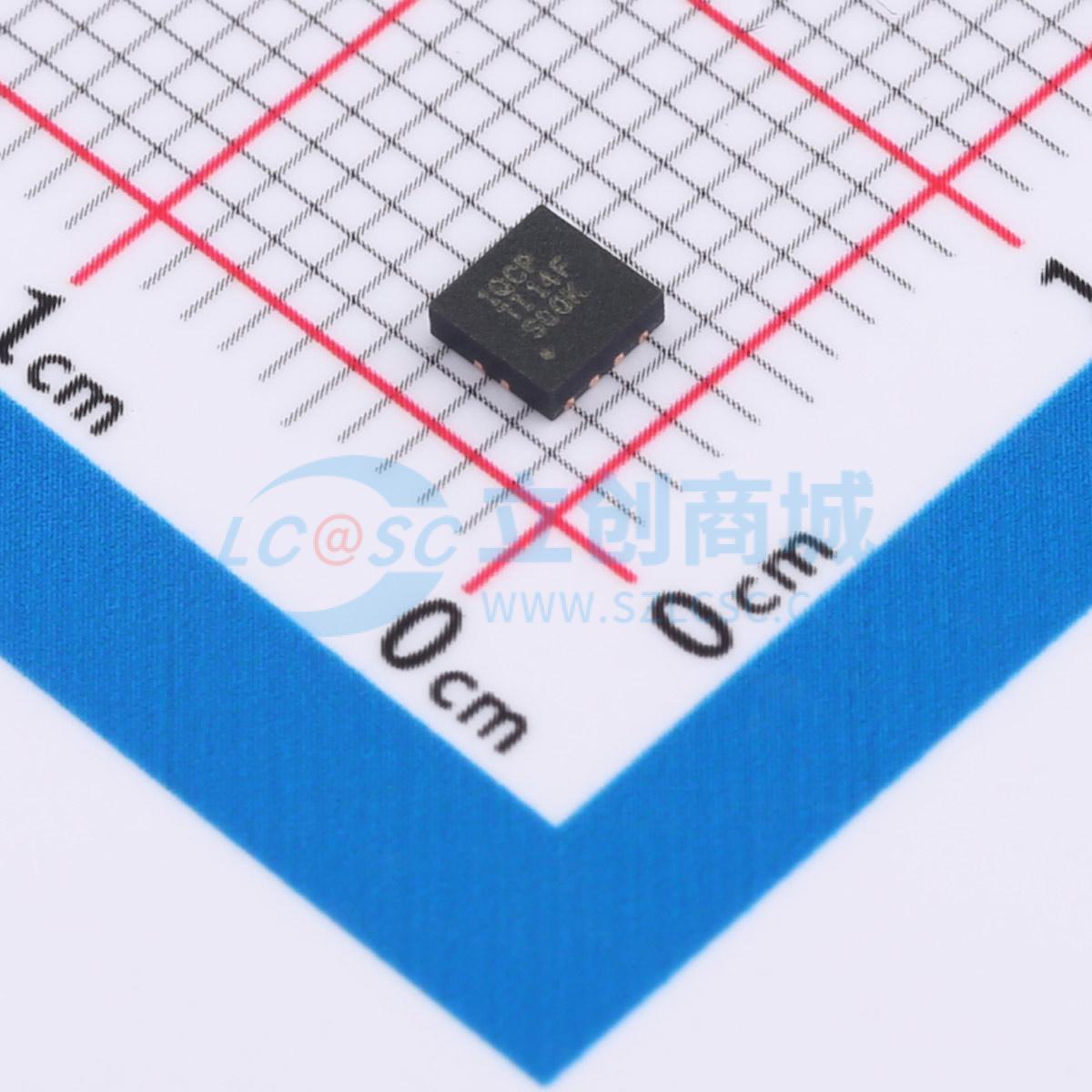

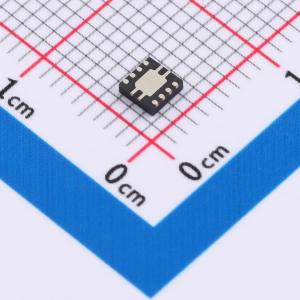

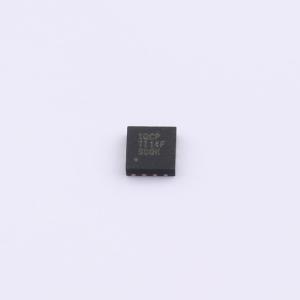

TVS0701DRBR
双向 7V 30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 7V 双向平缓钳位浪涌保护器件 8-SON -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TVS0701DRBR
- 商品编号
- C2873147
- 商品封装
- SON-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 10V | |
| 反向电流(Ir) | 250pA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 77pF |
商品概述
TVS0701 器件可将高达30A 的IEC 61000-4-5 故障电流进行分流，以保护系统免受高功率瞬态冲击或雷击。该器件可通过42Ω 阻抗进行耦合的方式承受1kV 的IEC 61000-4-5 开路电压，满足常见的工业信号线路EMC 要求。TVS0701 使用反馈机制确保在故障期间发挥精确的平缓钳位能力，使系统接触电压始终低于传统TVS 二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件，从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS0701 具有±7V 的工作范围，可在需要反向接线情形防护的系统中运行。
此外，TVS0701 还采用小型SON 封装，适用于空间受限的应用，与标准的SMA 和SMB 封装相比，尺寸显著缩小。低器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。为了确保在产品的整个寿命期间提供可靠保护，在125°C 的环境下对TVS0701进行了5000 次重复浪涌冲击测试，但器件性能未发生任何变化。
商品特性
- 保护特性符合针对工业信号线路的1kV、42Ω IEC61000-4-5 浪涌测试要求
- 双向极性可针对双极信号传输或误接线情形提供保护
- 30A、8/20μs 浪涌电流下的钳位电压为11V
- 关断电压：±7V
- 3mm×3mm 小型SON 封装
- 在125°C 时，可耐受超过5,000 次的30A 8/20μs 浪涌电流的重复冲击
- 强大的浪涌保护– IEC 61000-4-5 (8/20μs)：30A– IEC61643-321 (10/1000 μs)：15A
- 低泄漏电流– 27°C 时的典型值为0.25nA，85°C 时的最大值为200nA
- 低电容：77pF
- 集成4 级IEC 61000-4-2 ESD 保护
应用领域
- 工业传感器
- 固态硬盘
- 5V 电源线路
- 电器
- 医疗设备
- 电网保护和控制
