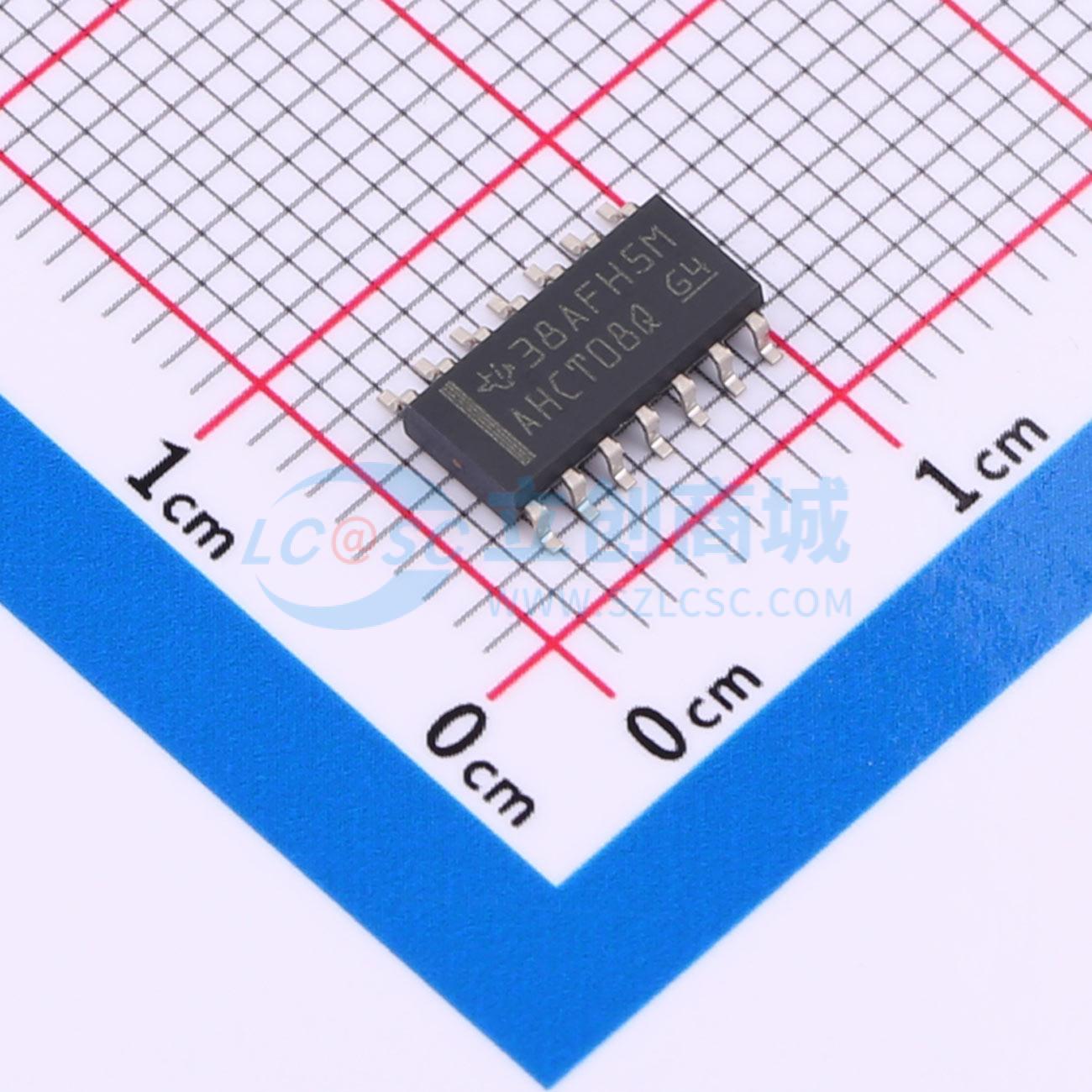

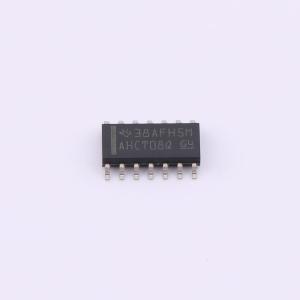

SN74AHCT08QDRQ1
SN74AHCT08QDRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHCT08Q-Q1 具有 TTL 兼容型 CMOS 输入的汽车类 4 通道、2 输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT08QDRQ1
- 商品编号
- C2872044
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V；3.8V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
SN74AHCT08Q-Q1 器件是四路双输入正与门。这些器件执行布尔函数 Y = A x B 或 Y = A（上划线）+ B（上划线）。
应用领域
- 将电源正常信号相结合
- 将使能信号相结合
- 可用于众多总线接口类型应用，其中输出振铃是需要关注的问题
