温馨提醒：图片仅供参考，商品以实物为准

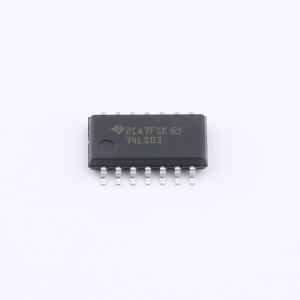

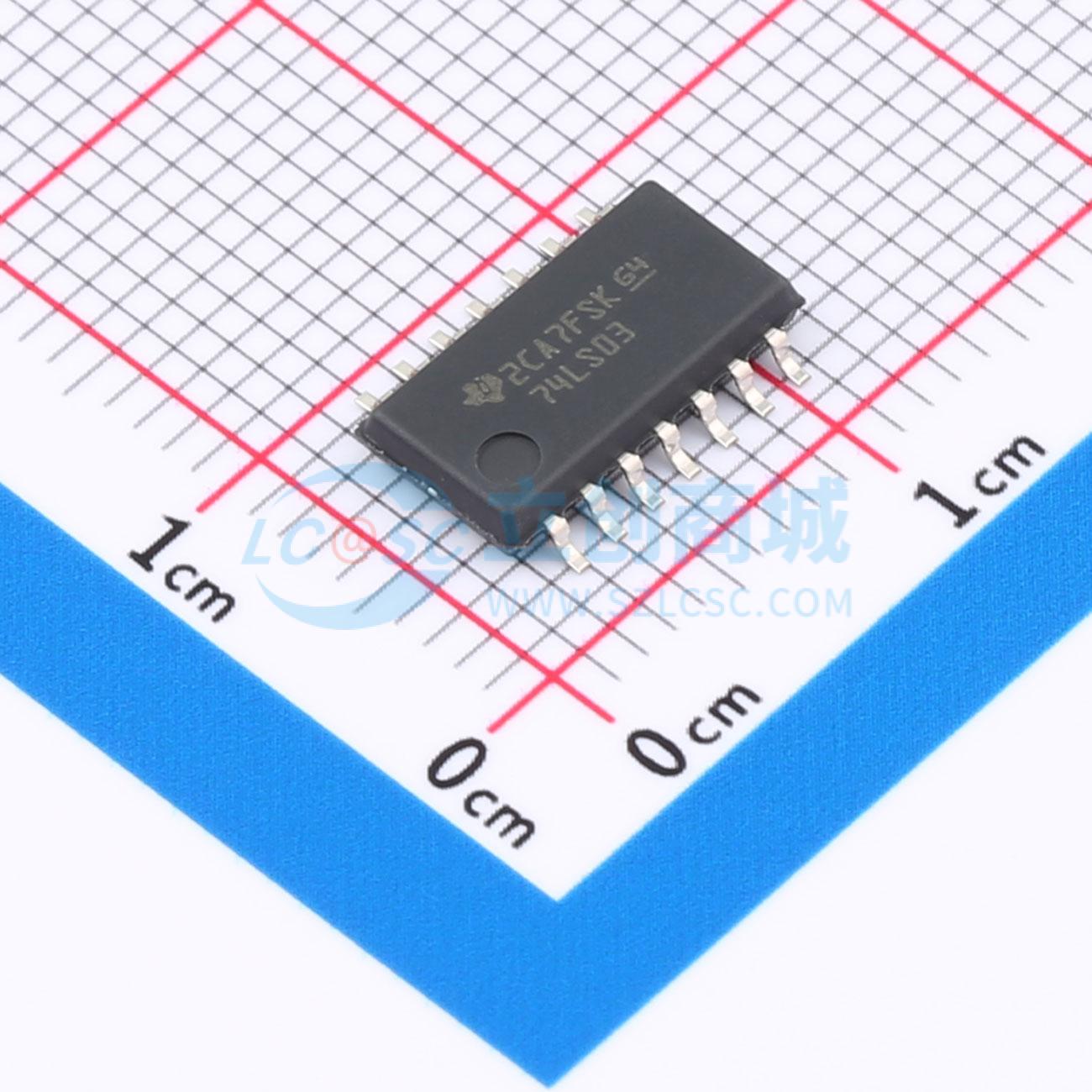

SN74LS03NSR
四通道2输入正与非门（集电极开路输出）
- 描述
- SN74LS03 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS03NSR
- 商品编号
- C2872114
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS | |
| 传播延迟(tpd) | 32ns@5V,15pF；29ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 输入通道数 | 2 |
