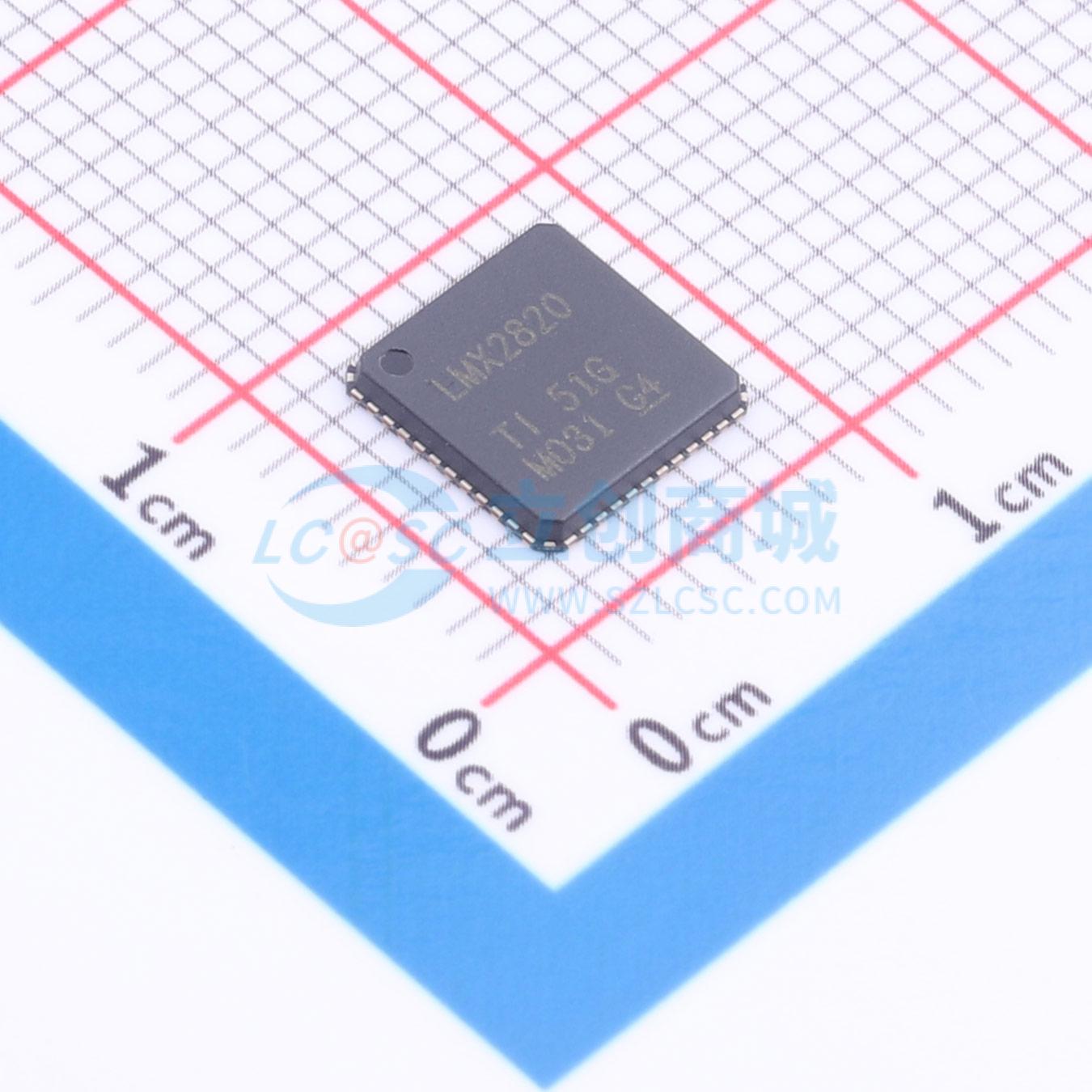

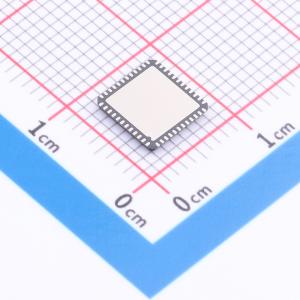

温馨提醒：图片仅供参考，商品以实物为准
LMX2820RTCT
LMX2820RTCT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMX2820 具有相位同步功能、JESD 和频率校准 <5μs 的 22.6GHz 宽带射频合成器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMX2820RTCT
- 商品编号
- C2871859
- 商品封装
- VQFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 应用领域 | 通用 | |
| 功能 | 合成器 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 45MHz~22.6GHz | |
| 工作电压 | 3.15V~3.45V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMX2820 是一款高性能宽带合成器，可生成 45MHz 至 22.6GHz 范围内的任何频率。高性能 PLL 具有 -236dBc/Hz 的品质因数和较高的相位检测器频率，可实现极低的带内噪声和集成抖动。高速 N 分频器没有预分频器，从而显著减少了杂散的振幅和数量。还有一个可编程输入乘法器，用于减轻整数边界杂散。 LMX2820 允许用户同步多个器件的输出，还支持在输入和输出之间需要确定性延迟的应用。快速校准算法大大减少了 VCO 校准时间，支持需要快速跳频的系统。LMX2820 可以生成或重复符合 JESD204B 标准的 SYSREF，使其可以作为高速数据转换器的低噪声时钟源使用。该合成器可搭配外部 VCO 使用，此外，还提供直接 PFD 输入引脚，以支持偏移混合，实现低杂散传输。 该器件由单个 3.3V 电源供电，并具有集成的 LDO，无需板载低噪声 LDO。
商品特性
- 输出频率：45 MHz 至 22.6 GHz
- 在 6GHz 下具有 36fs 抖动（12kHz 至 95MHz）
- 品质因数：-236dBc/Hz
- 归一化 1/f 噪声：-134dBc/Hz
- -95dBc 整数模式杂散 (fPD = 100MHz)
- 高相位检测器频率：
- 400MHz 整数模式
- 300MHz 分数模式
- 2.5µs 快速 VCO 校准时间
- 静音引脚具有 200ns 静音/取消静音时间
- 启用倍频器后，VCO 泄漏为 –45dBc
- 支持高达 22.6GHz 的外部 VCO
- 跨多个器件实现输出相位同步
- 两个差分射频输出和一个差分 SYSREF 输出，用于 JESD204B 支持
应用领域
雷达 - 5G 和毫米波无线基础设施 - 微波回程连线 - 测试和测量设备 - 高速数据转换器计时
