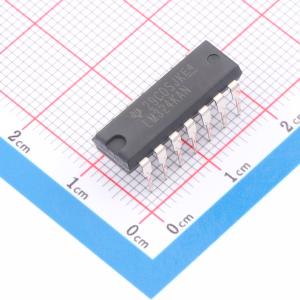

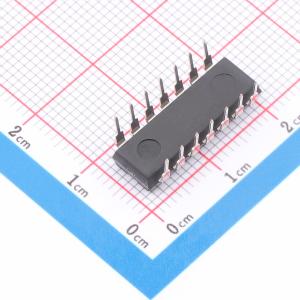

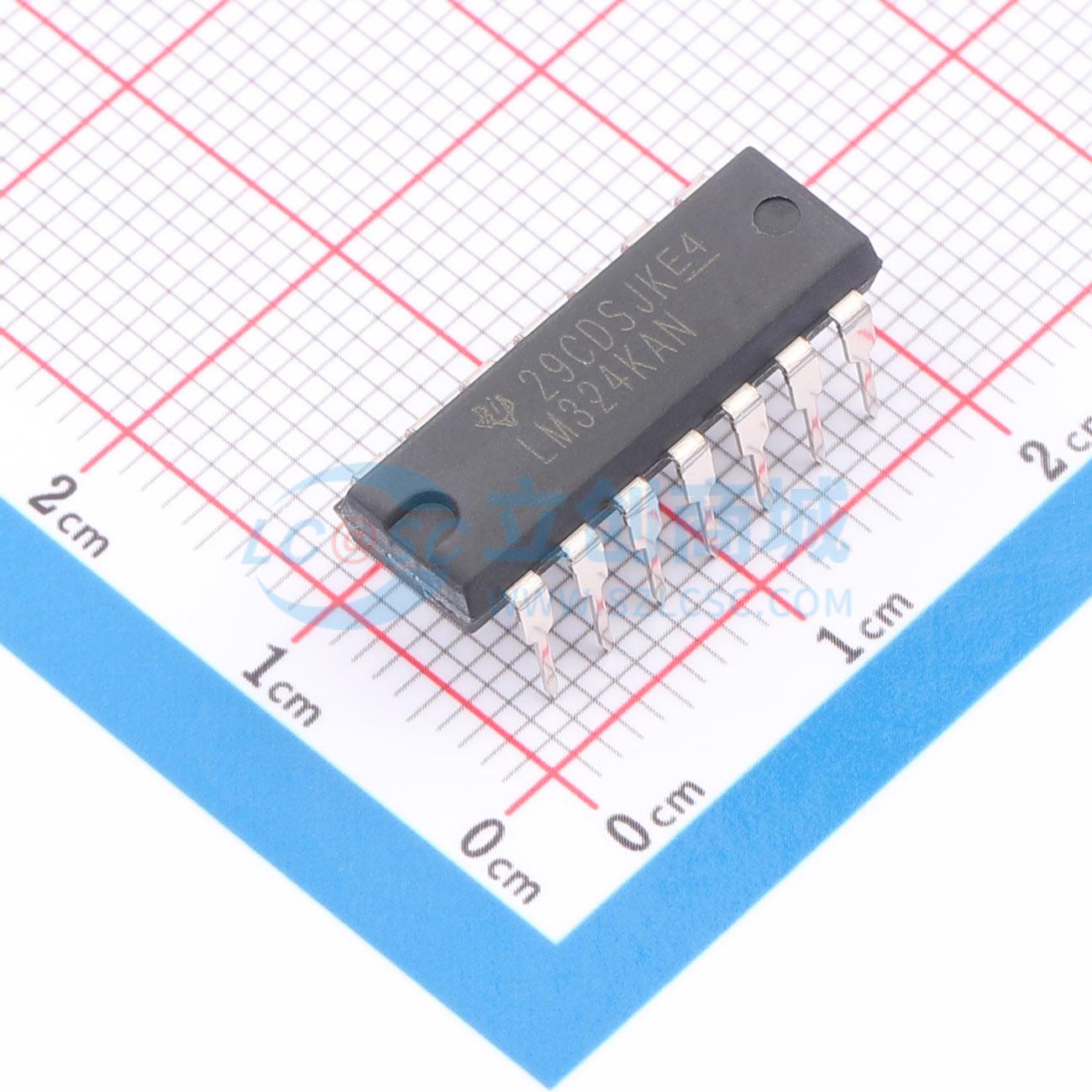

LM324KAN
LM324KAN
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM324KA 四通道、30V、1.2MHz、3mV 失调电压、ESD 改良型 (2kV) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324KAN
- 商品编号
- C2871118
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 60mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~30V |
商品概述
LM324B 和 LM2902B 器件是通用运算放大器 LM324 和 LM2902 的下一代版本，其中包括四个高压(36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（600μV，典型值）、对地共模输入范围和高差分输入电压能力。 LM324B 和 LM2902B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV；LM324BA 和 LM2902BA 的最大值为 2mV）和更低的静态电流（每个放大器为 240μA 典型值）等增强型特性简化了电路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频滤波器可支持将 LM324B 和 LM2902B 器件用于更严苛、更具环境挑战性的应用。
商品特性
- 宽电源电压范围：3V 至 36V（B、BA 版本）
- 25°C 时的低输入失调电压最大值：±2mV（BA 版本 LM2902A、LM124A）
- 2kV ESD 保护 (HBM)（B、BA、K 版本）
- 内部射频和 EMI 滤波器（B、BA 版本）
- 共模输入电压范围包括 V–
- 输入电压差可驱动至电源电压
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
