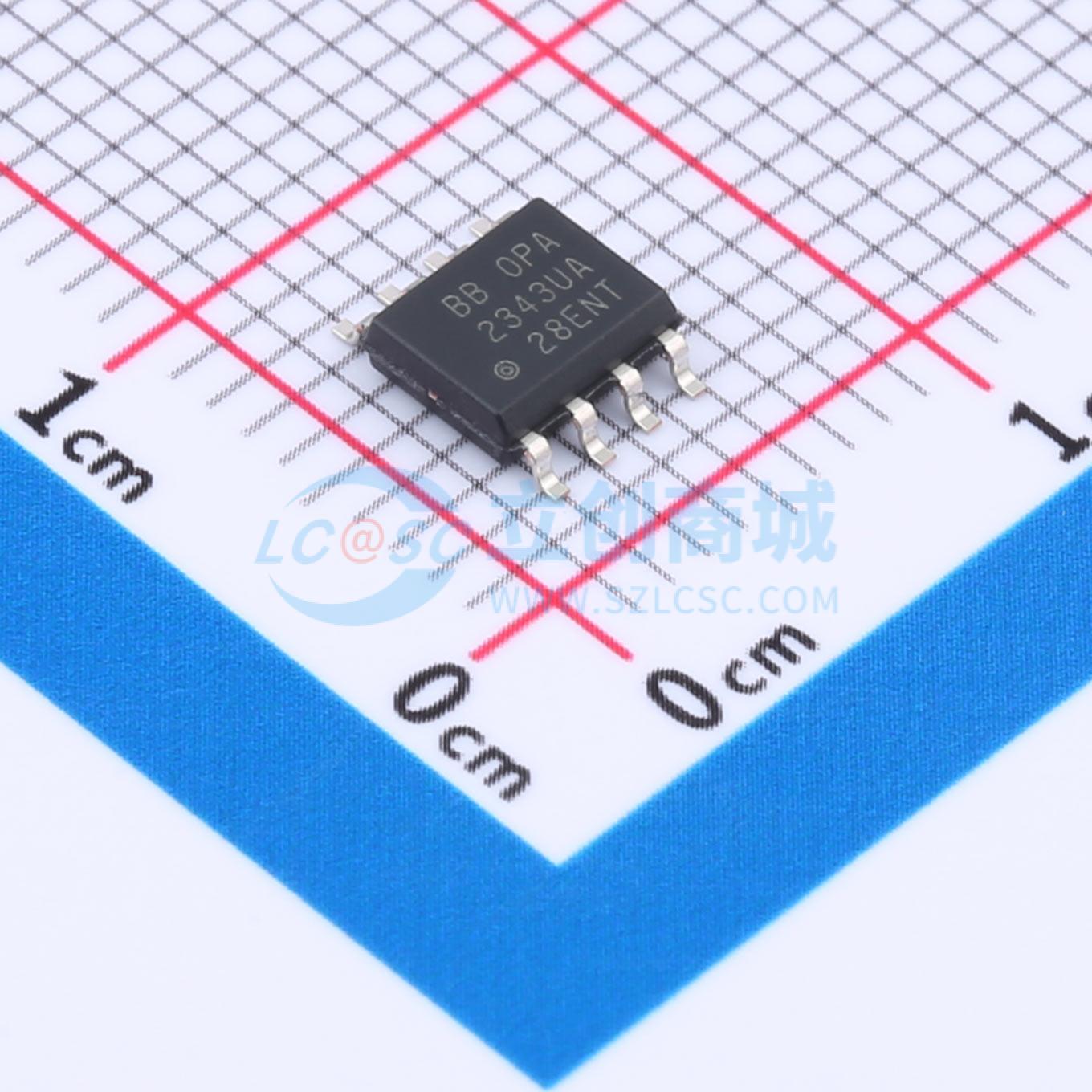

温馨提醒：图片仅供参考，商品以实物为准

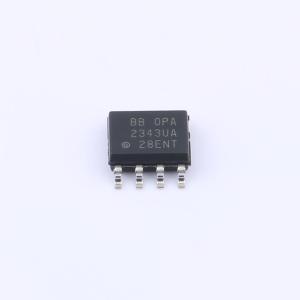

OPA2343UA/2K5
单电源、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2343 双通道、5.5V、5.5MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2343UA/2K5
- 商品编号
- C2871217
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 5.5MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 850uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
OPA343系列属于microAmplifier系列单电源轨到轨CMOS运算放大器，针对低成本小型应用设计，针对低压单电源工作进行优化，提供单路、双路、四路版本，各版本规格一致，可为设计提供灵活性。
商品特性
- 具备轨到轨输入输出能力
- 采用微型封装，不同规格对应多种封装形式可选
- 带宽为5.5MHz
- 压摆率为6V/μs
- 1kHz下总谐波失真加噪声为0.0007
- 每通道静态电流低至850μA
- 可在低至2.5V的单电源下工作
- 输入共模电压范围超出电源轨500mV
- 100kΩ负载下输出电压摆幅可达到距电源轨1mV以内
- 双路和四路版本采用完全独立电路，串扰低，无相互干扰
- 单路OPA343配备SOT-23-5表面贴装和SO-8表面贴装封装，双路OPA2343配备MSOP-8表面贴装和SO-8表面贴装封装，四路OPA4343配备SSOP-16表面贴装、SO-14表面贴装和TSSOP-14表面贴装封装
- 额定工作温度范围为-40℃至+85℃，可在-55℃至+125℃范围内工作
- 采用0.6微米CMOS工艺制造，单位增益稳定
- AB类输出级可驱动连接在正电源与地之间任意点的600Ω负载
- 可提供用于设计分析的SPICE宏模型
- 输入端子采用二极管钳位至电源轨，输入信号超出电源轨0.5V以上时应将电流限制在10mA以内
应用领域
- 驱动模数转换器
- PCMCIA卡
- 数据采集
- 音频处理
- 通信领域
- 有源滤波器
- 测试设备
- 数模转换器输出的电流电压转换
- 通用应用
