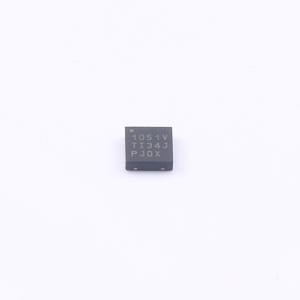

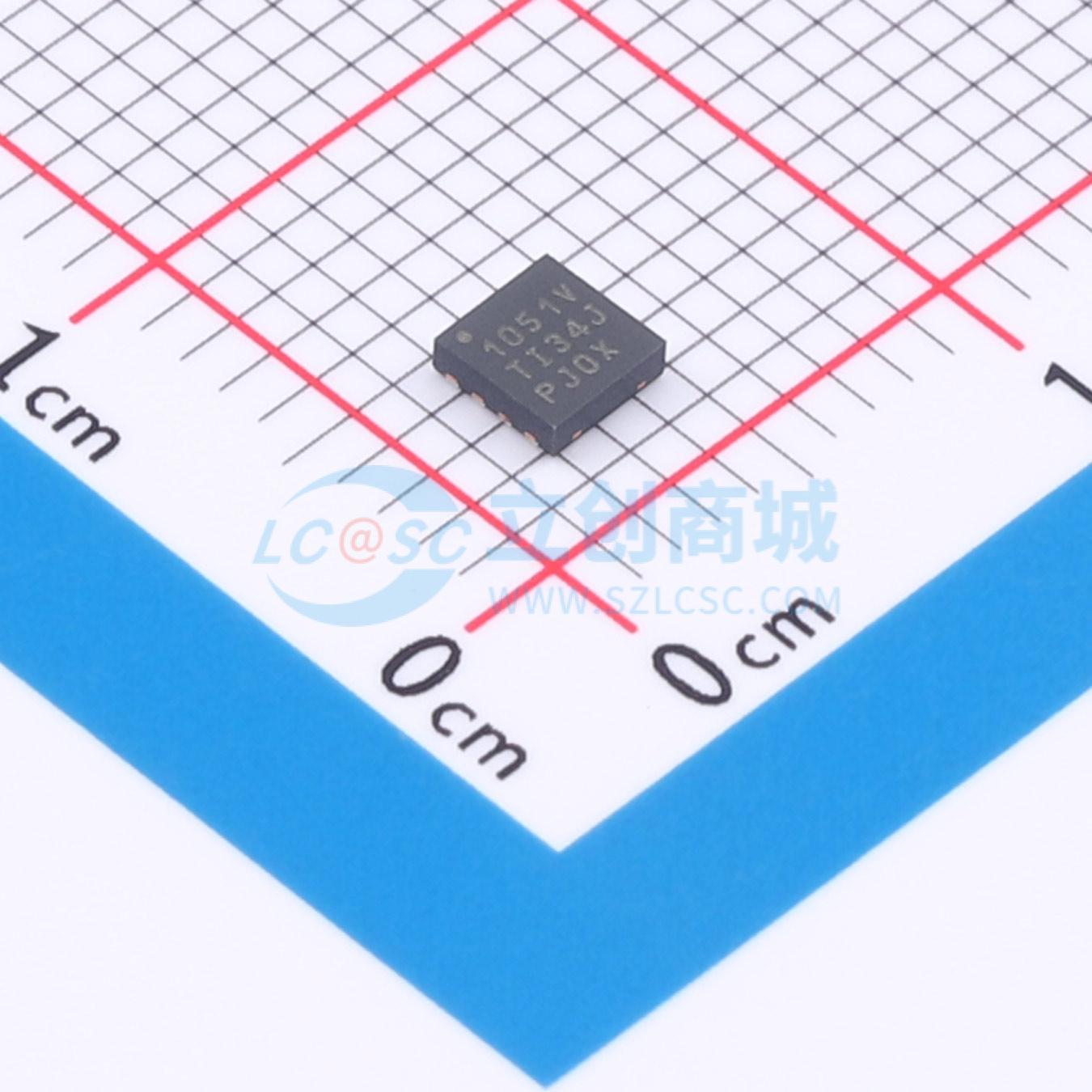

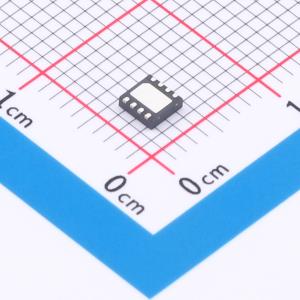

TCAN1051VDRBTQ1

这款 CAN 收发器系列符合 ISO1189-2 (2016) 高速 CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 2Mbps（兆位每秒）的 CAN FD 网络。器件型号包含“G”后缀的器件旨在实现高达 5Mbps 的数据速率，器件型号包含“V”后缀的器件配有提供 I/O 电平的辅助电源输入，用于设置输入引脚阈值和 RXD 输出电平。该系列器件具有静音模式，通常也称作仅侦听模式。此外，所有器件都提供多种保护特性来提高器件和网络的耐用性。

• AEC Q100 标准：符合汽车应用要求
• 温度等级 1: -40°C 至 125°C，TA HBM 分级等级：±16kV，CDM 分级等级：±1500V
• 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
• 提供功能安全型
• 可帮助进行功能安全系统设计的文档“Turbo”CAN
• 所有器件均支持经典 CAN 和 2Mbps CAN FD（灵活数据速率），而“G”选项支持 5Mbps
• 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量，在有负载 CAN 网络中实现更快的数据速率
• EMC 性能：支持 SAE J2962-2 和 IEC 62228-3（最高 500kbps），无需共模扼流圈
• I/O 电压范围支持 3.3V 和 5V MCU，未供电时具有理想无源行为
• IEC ESD 保护高达 ±15kV
• 总线故障保护：±58V（非 H 型号）和 ±70V（H 型号）
• VCC 和 V10（仅限 V 型号）电源终端具有欠压保护
• 驱动器显性超时 (TXD DTO) - 数据速率低至 10kbps
• 热关断保护 (TSD)
• 接收器共模输入电压：±30V
• 典型循环延迟：110ns
• 结温范围为 -55°C 至 150°C
• 采用 SOIC (8) 封装和无引线 VSON (8) 封装 (3.0mm×3.0mm)，具有改进的自动光学检查 (AOI) 功能

• 汽车和运输
• 所有器件均支持高负载 CAN 网络
• 重型机械 ISOBUS 应用 – ISO 11783
