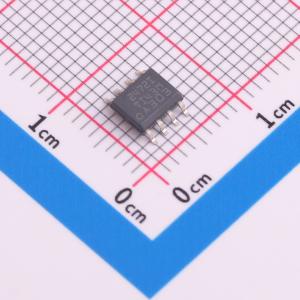

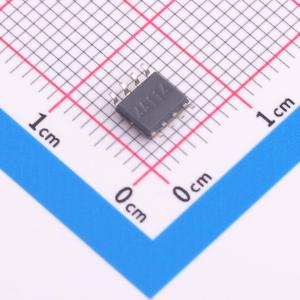

温馨提醒：图片仅供参考，商品以实物为准
TLV2472IDR
每通道600μA、2.8MHz、轨到轨输入/输出、带关断功能的高驱动运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2472 双通道、6V、2.8MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2472IDR
- 商品编号
- C2871230
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 2.8MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 1.4V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 2.5pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~6V | |
| 双电源(Vee~Vcc) | -3V~3V |
商品概述
TLV247x系列是CMOS轨到轨输入/输出运算放大器，在电源电流与交流性能之间建立了新的性能点。这些器件每通道仅消耗600μA，同时提供2.8MHz的增益带宽积。除了提高交流性能外，该放大器还提供高输出驱动能力，解决了旧型微功耗运算放大器的主要缺点。TLV247x在每个电源轨的180mV范围内摆动，同时驱动10mA负载。对于非RRO应用，TLV247x可以在偏离电源轨500mV时提供±35mA电流。输入和输出均实现轨到轨摆动，从而在低压应用中提高动态范围。这种性能使TLV247x系列非常适合传感器接口、便携式医疗设备和其他数据采集电路。
该系列的三款型号（TLV2470/3/5）提供关断端，可在便携式应用中节省电池寿命。关断期间，输出置于高阻抗状态，放大器每通道仅消耗350nA。该系列在3V和5V下完全规范，工作温度范围扩展至-40°C至+125°C。单通道和双通道封装为SOT23和MSOP封装，四通道封装为TSSOP封装。TLV2470在SOT23-6封装中提供具有关断功能的放大器，非常适合高密度低功耗电路。
应用领域
- 传感器接口
- 便携式医疗设备
- 其他数据采集电路
