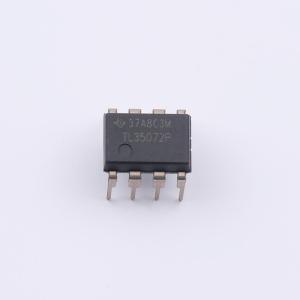

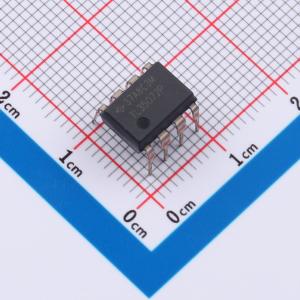

温馨提醒：图片仅供参考，商品以实物为准

TL35072P

高转换速率单电源运算放大器，采用双极工艺，适用于单电源操作，有单、双和四运放配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL35072 双通道、44V、4.5MHz、10V/μs 压摆率、输入接近 V- 的运算放大器
品牌名称: TI(德州仪器)
商品型号: TL35072P
商品编号: C2872172
商品封装: PDIP-8
包装方式: 管装
商品毛重: 3.43克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	10uV/℃
	压摆率(SR)	13V/us
	输入偏置电流(Ib)	1.8uA
	输入失调电流(Ios)	-

	属性	参数值
	输入电压噪声密度(eN)	2.2nV/√Hz@1kHz
	共模抑制比(CMRR)	97dB
	静态电流(Iq)	-
	输出电流	-
	工作温度	-55℃~+125℃
	单电源电压	700mV~44V
	双电源电压(Vee~Vcc)	-22V~22V
	功能特性	-

商品概述

TL33071/2/4、TL34071/2/4和TL35071/2/4系列单片运算放大器采用高品质、低成本的双极工艺结合创新设计理念制造。该系列运算放大器拥有4.5 MHz增益带宽积、13 V/μs压摆率以及快建立时间，无需采用JFET器件工艺。尽管该系列可采用分离电源供电，由于共模输入电压范围包含地电位(VCC-)，因此特别适合单电源供电工作。该系列采用达林顿晶体管输入级，具有高输入电阻、低输入失调电压和高增益的特点。全NPN输出级无死区交越失真，输出电压摆幅大，可提供高容性负载驱动能力，出色的相位和增益裕度，开环高频输出阻抗低，源/漏交流频率响应对称。TL34071/2/4器件提供标准或最优性能（A后缀）等级，工作温度范围为商用0℃ 至 70℃。TL33071/2/4器件提供标准或最优性能（A后缀）等级，工作温度范围为工业/车辆-40℃ 至 105℃。这些低成本放大器提供单路、双路和四路配置，封装选项包含标准塑料DIP和SO封装。D和DW封装可提供卷带包装，可在器件型号中增加R后缀（例如:TL34071ADR）。

商品特性

宽增益带宽积
高压摆率
快建立时间:1.1 μs 至 0.1%
宽范围单电源供电工作:4 V 至 44 V
宽输入共模范围包含地
低总谐波失真
低输入失调电压（A后缀最大3 mV）
大输出电压摆幅
大容性负载驱动能力:可驱动10000 pF
出色的相位裕度:60°
出色的增益裕度:12 dB
输出短路保护
