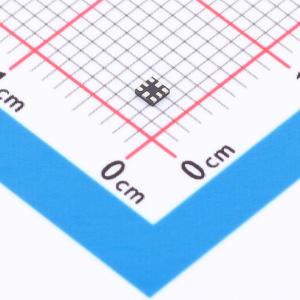

ADS7047IRUGR

ADS7047 器件属于引脚对引脚兼容的高速低功耗、单通道逐次逼近型寄存器(SAR) 类型的模数转换器(ADC) 系列。该器件是一款12 位3 MSPS SAR ADC，支持±AVDD 范围内的全差分输入，AVDD 的范围为2.35V 至3.6V。 内部失调电压校准功能在整个AVDD 和工作温度范围内可保持优异的失调电压规格。 该器件支持由CS 和SCLK 信号控制的兼容SPI 的串行接口。输入信号通过CS 下降沿进行采样，而SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至3.6V），可直接连接到各种主机控制器。ADS7047 的标称DVDD 范围（1.65V 至1.95V）符合JESD8 - 7A 标准。 ADS7047 采用8 引脚小型X2QFN 封装，可以在广泛的工业温度范围（-40°C 至+125°C）内正常工作。该器件体积小巧，功耗极低，非常适合需要高速高分辨率数据采集的空间受限型电池供电应用。

• 3 MSPS 吞吐量
• 封装尺寸小：X2QFN - 8 封装 (1.5mm×1.5mm)
• 全差动输入范围：±AVDD
• 宽工作电压范围：AVDD：2.35V 至3.6V；DVDD：1.65V 至3.6V（与AVDD 无关）
• 温度范围：-40°C 至+125°C
• 性能优异：12 位NMC DNL，±0.2 - LSB INL；72.8dB SINAD（2kHz 时）；71.7dB SINAD（1MHz 时）
• 低功耗：4mW（3 MSPS，3.3V AVDD 时）；130μW（100kSPS，3.3V AVDD 时）；74μW（100kSPS，2.5V AVDD 时）
• 集成失调电压校准与SPI 兼容的串行接口：60MHz 符合JESD8 - 7A 标准的数字I/O

• 光学编码器
• 声纳接收器
• 探鱼器
• I/Q 解调器
• 光线路卡和模块
• 热成像摄像机
• 超声波流量计
• 手持无线电
