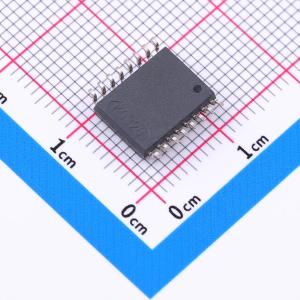

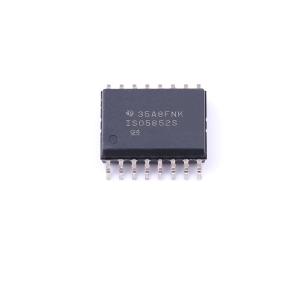

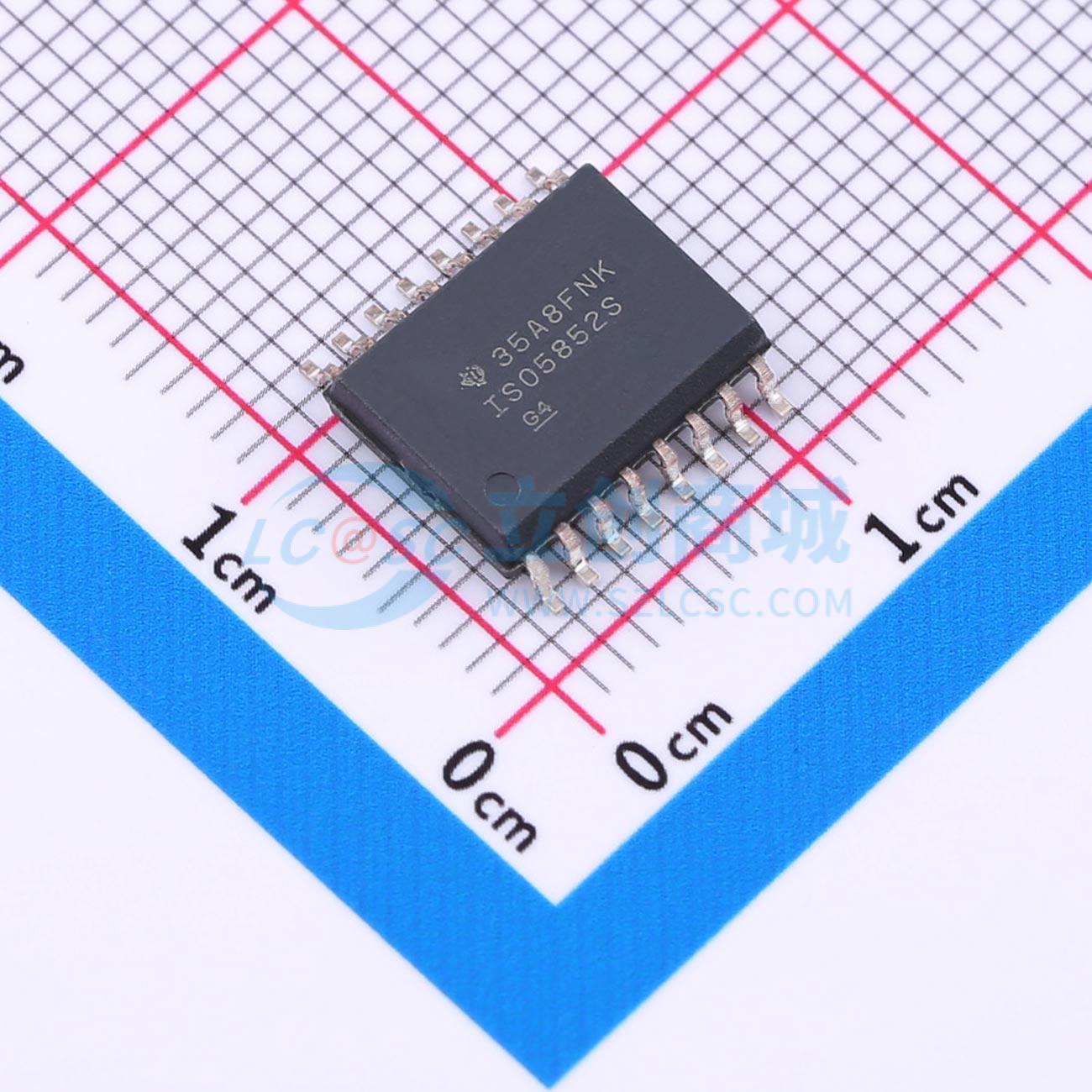

温馨提醒：图片仅供参考，商品以实物为准
ISO5852SDWR
隔离式IGBT、MOSFET栅极驱动器，具备高共模瞬态抗扰度、分离输出和故障检测功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISO5852S 具有分离输出、STO 和保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO5852SDWR
- 商品编号
- C2872213
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.608114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 负载类型 | IGBT；MOSFET | |
| 输入侧工作电压 | 2.25V~5.5V | |
| 拉电流(IOH) | 2.5A | |
| 灌电流(IOL) | 5A | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 上升时间(tr) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 37ns | |
| 传播延迟 tpLH | 110ns | |
| 传播延迟 tpHL | 110ns | |
| 静态电流(Iq) | 4.5mA | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 功能特性 | 米勒钳位保护；饱和故障检测 |
