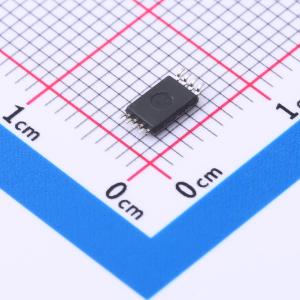

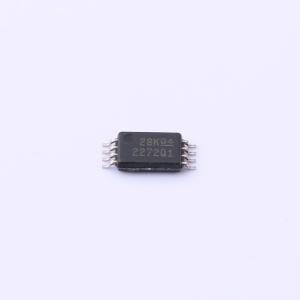

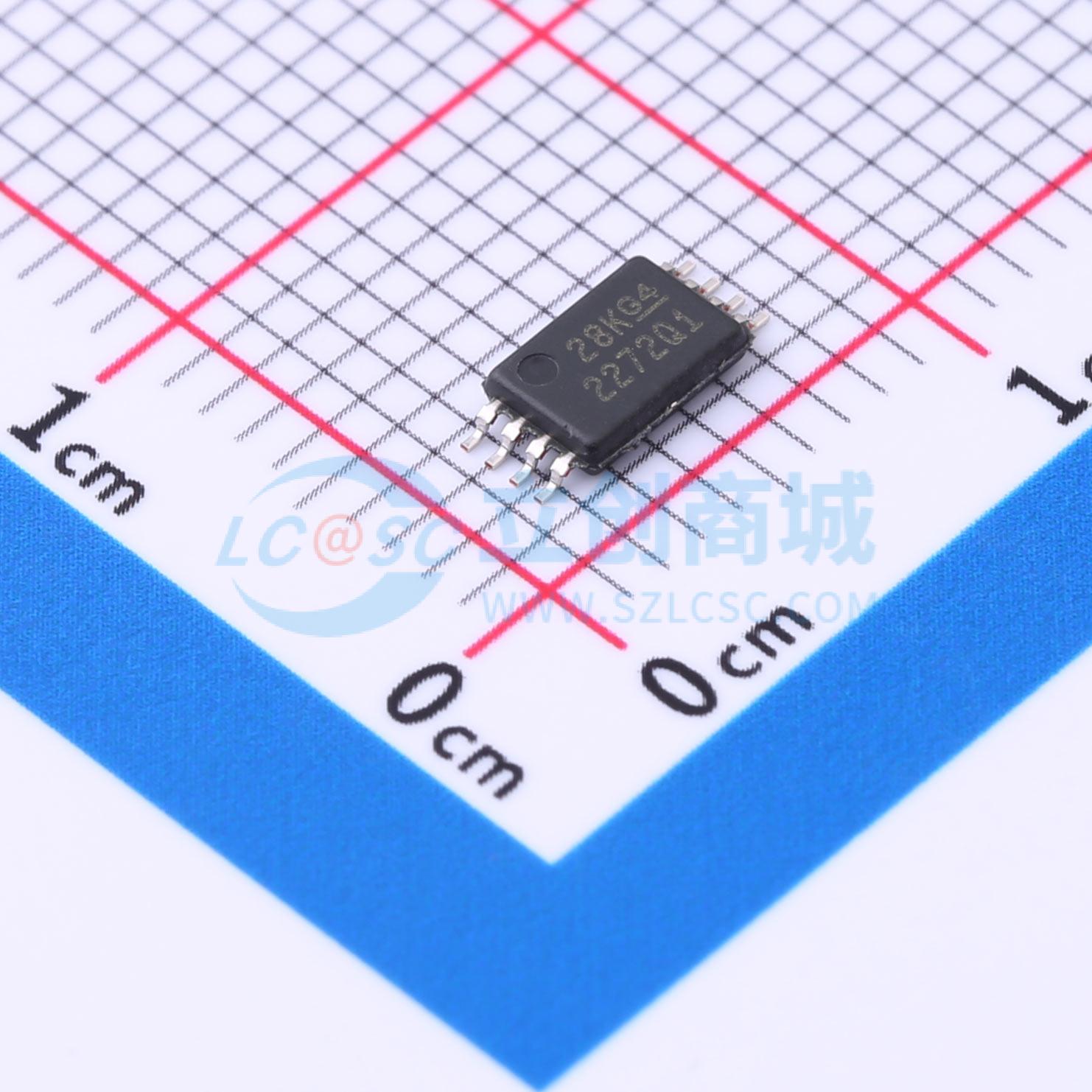

温馨提醒：图片仅供参考，商品以实物为准
TLC2272QPWRQ1
高级轨到轨LinCMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC2272-Q1 汽车类高级 LinCMOS™ 轨到轨双路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2272QPWRQ1
- 商品编号
- C2871314
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.18MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 800pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~16V | |
| 双电源(Vee~Vcc) | -8V~8V |
商品概述
TLC227x-Q1 为双通道和四通道 LinCMOS™ 运算放大器。两款器件均在单电源或双电源应用中表现出优异的轨到轨输出性能，能够进一步扩大动态范围。TLC227x-Q1 系列器件可为更高速率的应用提供 2MHz 的带宽和 3V/μs 的压摆率。这些器件能够提供出色的交流性能，其噪声、输入失调电压和功耗均低于现有 CMOS 运算放大器。TLC227x‑Q1 的噪声电压为 9nV/√Hz，是同类解决方案的二分之一。 TLC227x-Q1 具有高输入阻抗和低噪声特性，是用于高阻抗源（如压电式传感器）小信号调节的理想选择。此外，该系列器件的单电源或双电源具有轨到轨输出特性，是与模数转换器 (ADC) 连接的理想选择。 对于精密应用，TLC227xA-Q1 系列器件的最大输入失调电压为 950 μV。该器件系列的额定工作电压为 5V 或 ±5V。 这些器件可提供更大的输出动态范围，更低的噪声电压和输入失调电压。凭借这一系列增强特性，TLC227x-Q1 能够用于更广泛的应用。TLC227x-Q1 系列器件的所有参数使这些器件能够适用于大多数汽车应用。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准 – 温度等级 1: -40°C 至 125°C、TA
- 可提供用于功能安全系统设计的文档 (TLC2272-Q1)
- 可提供用于功能安全系统设计的文档 (TLC2272A-Q1)
- 输出摆幅包括两个电源轨
- 低噪声：在 f = 1kHz 时为 9nV/√Hz（典型值）
- 低输入偏置电流：1pA（典型值）
- 完全符合单电源及双电源供电的要求
- 共模输入电压范围包括负轨
- 高增益带宽：2.2MHz（典型值）
- 高压摆率：3.6V/μs（典型值）
- 低输入失调电压：TA = 25°C 时最大值为 950 μV
- 包括宏模型
应用领域
- 车身控制模块
- 电池管理系统
- 车载音频
- 直流/直流转换器
- 电动动力转向
- 引擎控制单元
- 汽油引擎
- 仪表组
- 逆变器和电机控制
- 车载充电器
- 远程信息处理控制单元
- 变速器控制
- 白色家电（冰箱、洗衣机）
