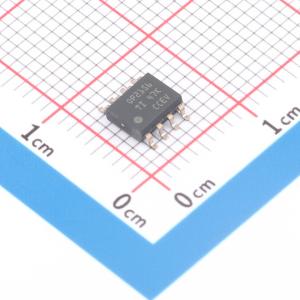

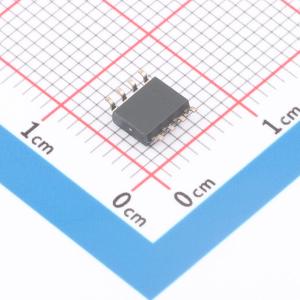

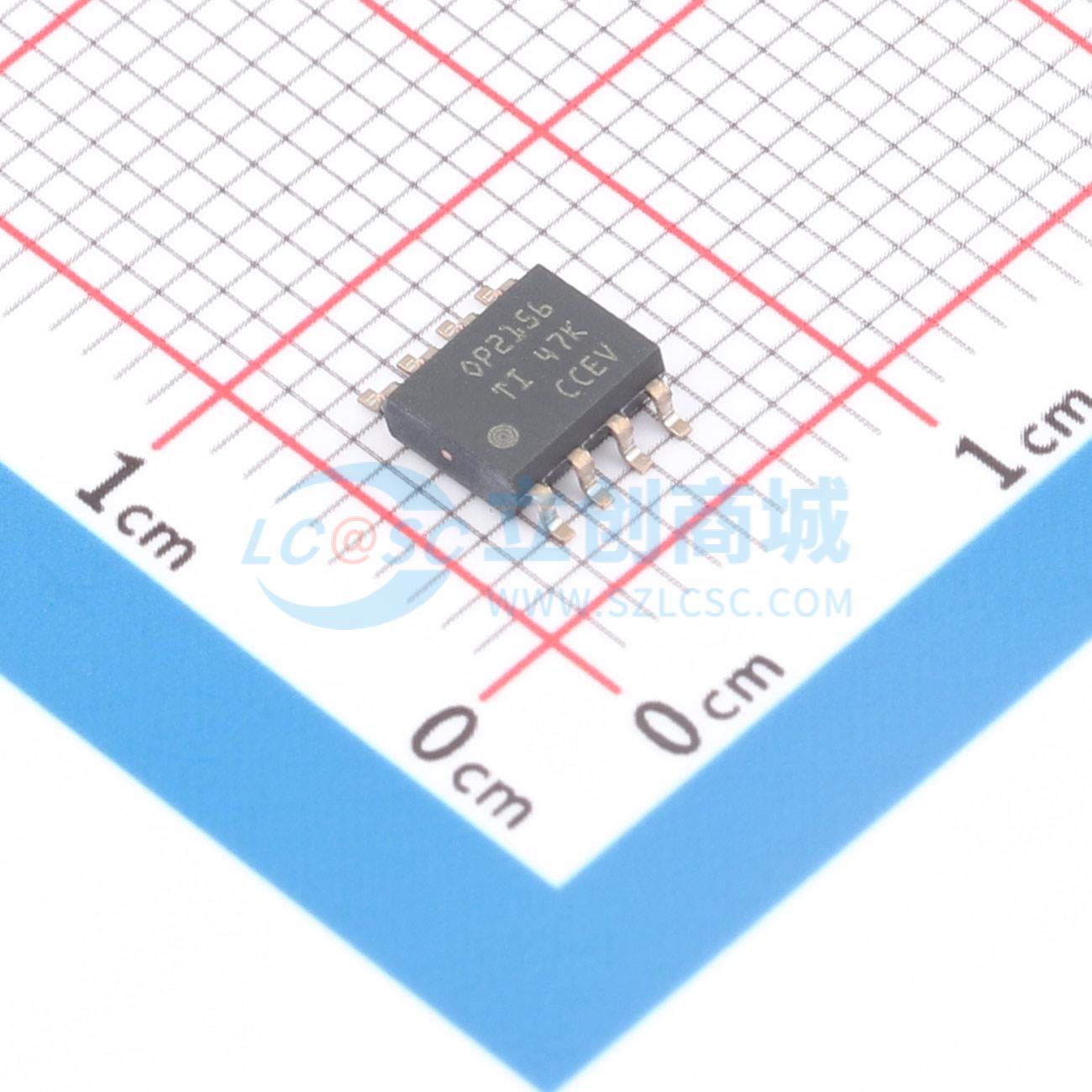

OPA2156ID
OPA2156ID
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2156 低噪声 (3nV/√Hz @10kHz)、高速（25MHz、40V/μs）、CMOS 精密 RRIO 双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2156ID
- 商品编号
- C2871453
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 25MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 40V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 噪声密度(eN) | 3nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.4mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
这款器件具有非常低的失调电压 (±25μV)、漂移(±0.5μV/°C) 和低偏置电流 (±5pA)，同时还具有非常低的宽带电压噪声 (3nV/√Hz)。 OPA2156 拥有独特特性，例如轨至轨输入和输出电压范围、宽带宽(25MHz)、高输出电流 (100mA) 和高压摆率 (40V/μs)，是一款功能强大、性能出色的运算放大器，适用于高压精密工业应用中节省电路板空间。 OPA2156 运算放大器可提供 8 引脚 SOIC 和 VSSOP 封装，可在 -40°C 至 +125°C 的工业温度范围内正常工作。
商品特性
- 超低噪声：10kHz 时为 3nV/√Hz
- 低失调电压：±25μV
- 低失调电压温漂：±0.5μV/°C
- 低偏置电流：±5pA
- 共模抑制：120dB
- 高带宽：25MHz GBW
- 开环电压增益：154dB
- 高输出电流：100mA
- 轨至轨输入和输出
- 高压摆率：40V/μs
- 较短的建立时间：600ns（10V 阶跃，0.01%）
- 宽电源电压范围：±2.25V 至 ±18V，4.5V 至 36V
- 行业标准封装：SOIC - 8 和 VSSOP - 8 双列封装
应用领域
- 数据采集(DAQ)
- 光电二极管跨阻放大器
- 振动监控器模块
- 模拟输入模块
- 高分辨率 ADC 驱动器放大器
- 医疗设备
