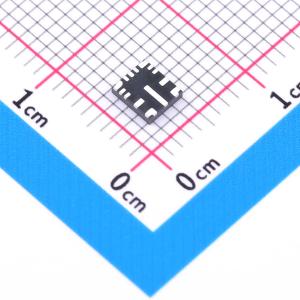

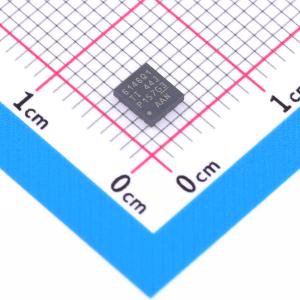

LM61460AANQRJRRQ1

LM61460-Q1 是一款汽车专用的高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流；可耐受 42V 电压，简化了输入涌流保护设计。LM61460-Q1 可对压降进行软恢复，因此无需对输出进行过冲。 LM61460-Q1 专门设计用于降低 EMI。该器件具有假随机展频、可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的 VQFN-HR 封装。开关频率可在 200kHz 至 2.2MHz 范围内设置或同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。 自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及极低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。 The LM61460-Q1 is qualified to automotive AEC-Q100 grade 1 and is available in a 14-pin VQFN-HR package with wettable flanks. Electrical characteristics are specified over a junction temperature range of -40°C to +150°C.

• 符合面向汽车应用的 AEC-Q100 标准–温度等级 1: -40°C 至 +150°C，TJ
• 提供功能安全
• 针对超低 EMI 要求进行了优化
• HotRod 封装和并行输入路径可以尽可能减少开关节点振铃
• 展频可降低峰值发射
• 可调节 SW 节点上升时间
• 专为汽车应用而设计
• 支持 42V 的汽车负载突降
• ±1% 的总输出稳压精度
• VOUT 可在 1V 至 95% 的 VIN 范围内调节
• 在 4A 负载下具有 0.4V 压降（典型值）
• 可在所有负载下进行高效电源转换
• 在 13.5VIN、3.3V0UT 下具有 7µA 的无负载电流
• 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83%
• 具有用于提升效率的外部偏置选项
• 适用于可扩展电源
• 与以下器件引脚兼容：LM61440-Q1（36V、4A、可调节 fSW）、LM62440-Q1（36V、4A、固定 fSW）、LMQ61460-Q1（36V、6A、内部电容）

• 汽车信息娱乐系统与仪表组：音响主机、媒体集线器、USB 充电器、显示屏
• 汽车 ADAS 和车身电子装置
