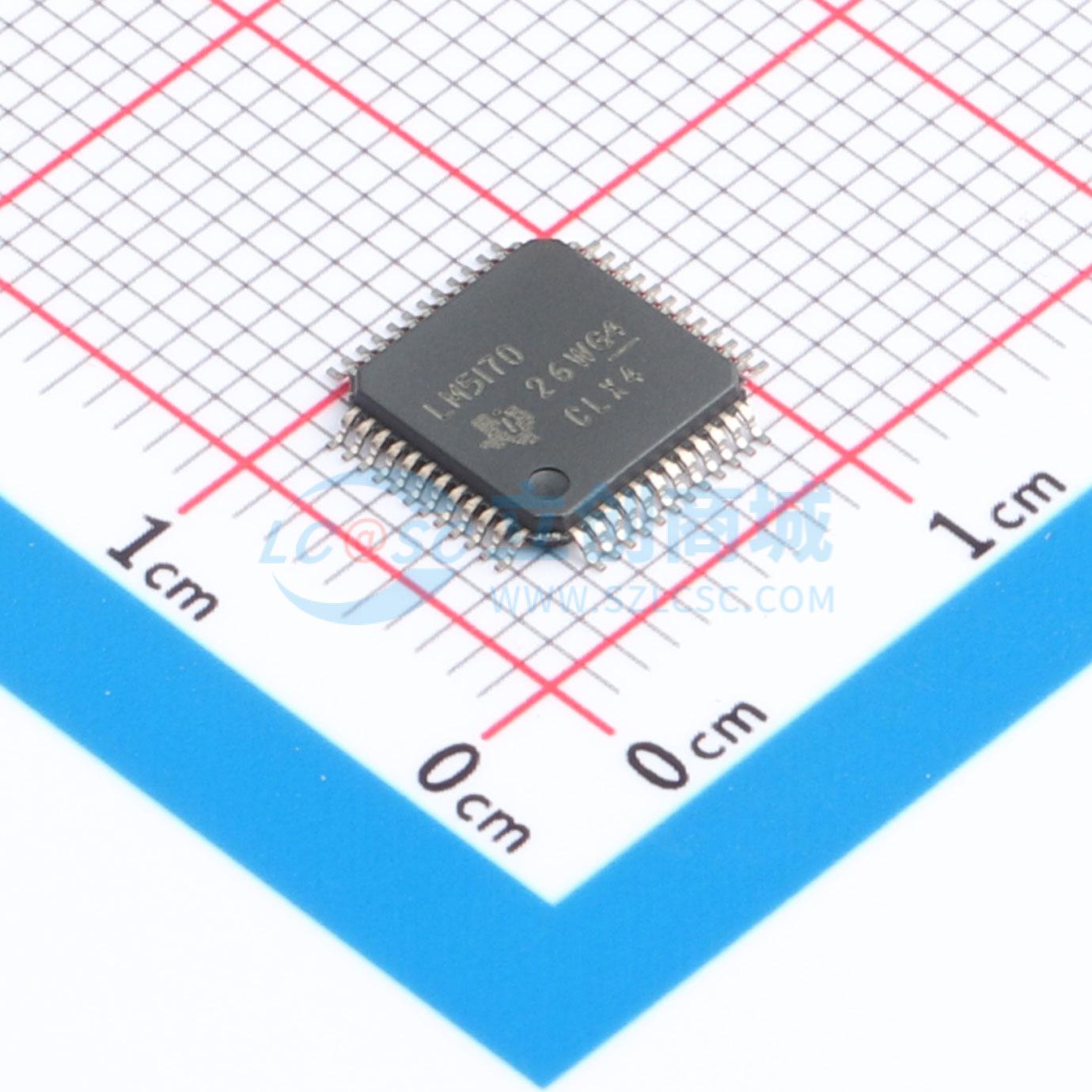

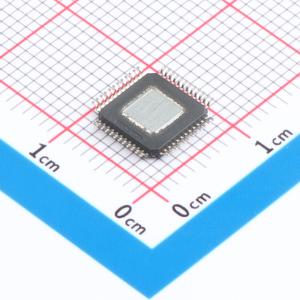

LM5170PHPR

LM5170 控制器提供双通道双向转换器必不可少的高压和精密元件。该器件可按照 DIR 输入信号指定的方向调节高压和低压端口间的平均电流。电流调节水平可通过模拟或数字 PWM 输入以编程方式设定。 双通道差分电流感测传感器和专用通道电流监测计可实现 1% 的典型电流精度。稳定的 5A 半桥栅极驱动器能够驱动功率不低于 500W/通道的并联金属氧化物半导体场效应晶体管 (MOSFET) 开关。同步整流器的二极管仿真模式可避免出现负向电流，但也支持通过非连续操作模式提升轻载效率。通用保护特性包括逐周期电流限制、HV 和 LV 端口过压保护、MOSFET 故障检测和过热保护。 创新型平均电流模式控制方案可维持恒定环路增益，因此允许使用单一 R - C 网络来补偿升压和降压转换。振荡器频率最高可调节至 500kHz，能够与外部时钟同步。连接两个 LM5170 控制器执行三相或四相操作，或者将多个控制器与相移时钟同步来实现相位更多的操作，进而实现多相并行操作。UVLO 引脚的低电平状态可禁用处于低电流关断模式下的 LM5170。

• 提供功能安全可帮助进行功能安全系统设计的文档适用于大功率工业双电池系统
• 高压 (HV) 端口和低压 (LV) 端口的最高额定分别为 100V 和 65V
• 1% 精密双向电流调节
• 1% 精密通道电流监测
• 5A 峰值半桥栅极驱动器
• 借助可堆叠功能支持多相操作
• 二极管仿真可防止负电流
• 可编程或自适应死区时间控制
• 可选择与外部时钟同步的可编程振荡器频率
• 双通道使能控制输入
• 模拟和 PWM 电流控制
• 可编程峰值电流限制
• 可编程软启动计时器
• 使用 EN2 进行增相或减相
• HV 和 LV 端口过压保护
• 启动时执行 MOSFET 故障检测以及断路器控制
• 热关断

• 电池测试仪
• 双向电池管理系统
• 备用电池供电型转换器
• 可堆叠降压或升压转换器
• 负/正电压转换器
