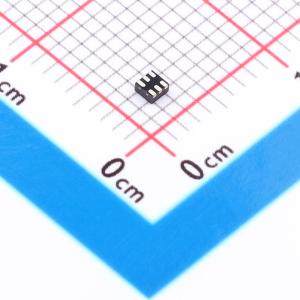

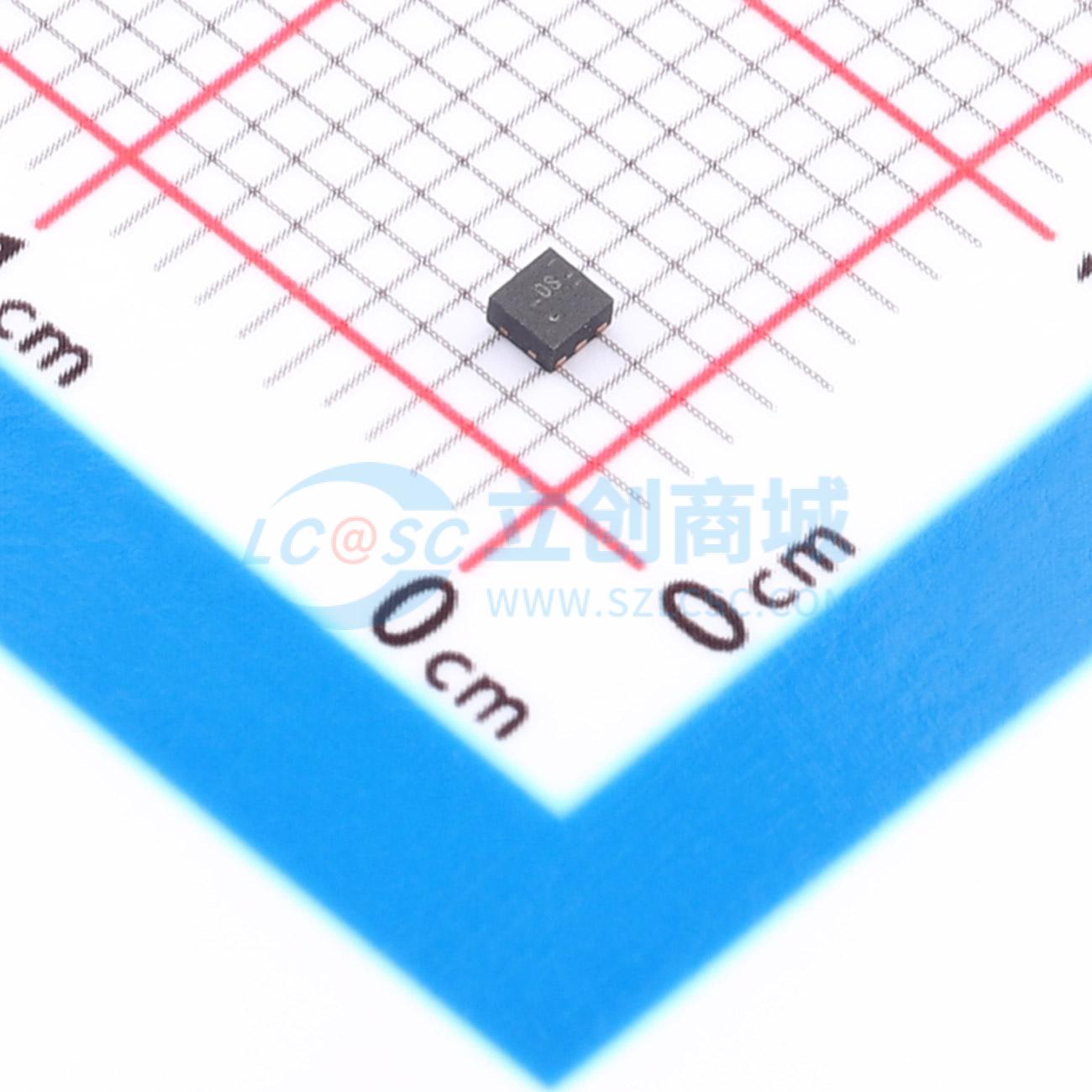

TPS7A1028PDSER

TPS7A10是一款超小型低静态电流低压降稳压器(LDO)，它能够实现300mA的拉电流并具有出色的交流性能（负载和线路瞬态响应）。该器件具有0.75V至3.3V的输入范围以及0.5V至3.0V的输出范围，并在负载、线路和温度上具有1.5%的极高精度。此性能非常适合于为更低的现代MCU内核电压和模拟传感器供电。 主要电源路径通过VIN，可连接至高于输出电压的值低至70mV的电源。该器件使用一个用于为LDO的内部电路供电的附加VBias电源轨，支持极低的输入电压。VIN和VBias分别消耗1.6μA和6μA的极低静态电流。低IQ和超低压降特性有助于提高功耗敏感型应用中解决方案的效率。例如，VIN可以是高效直流/直流降压稳压器的输出，而VBias引脚可以连接至一个可再充电电池。 TPS7A10配备了一个有源下拉电路，用于在处于禁用状态时对输出进行快速放电，并提供已知的启动状态。 TPS7A10可采用超小型5引脚DSBGA (YKA) 封装，从而使其非常适合空间受限的应用。该器件还可采用6引脚WSON (DSE) 封装。

• 超低输入电压范围：0.75V至3.3V
• 可实现最低功率损耗的超低压降：在300mA下为70mV（最大值）(VOUT >1.0V)，YKA封装
• 低静态电流：VIN|Q = 1.6μA（典型值），VBias|Q = 6μA（典型值）
• 负载、线路和温度上的精度为1.5%
• 高PSRR：频率1kHz时为60dB
• 可提供固定输出电压：0.5V至3.0V（阶跃为50mV）
• VBIAS范围：1.7V至5.5V
• 封装：0.74mm×1.09mm WCSP，1.50mm×1.50mm WS ON - 6
• 内置软启动功能，具有单调VOUT上升
• 有源输出放电

• 智能手表、健身追踪器
• 无线耳机和耳塞
• 摄像头模块
• 智能手机和平板电脑
• 便携式医疗设备
