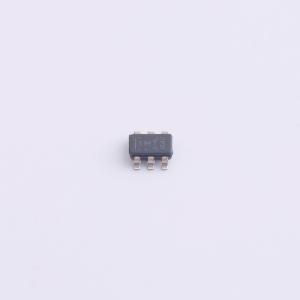

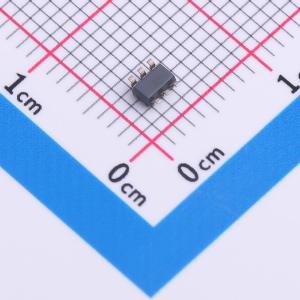

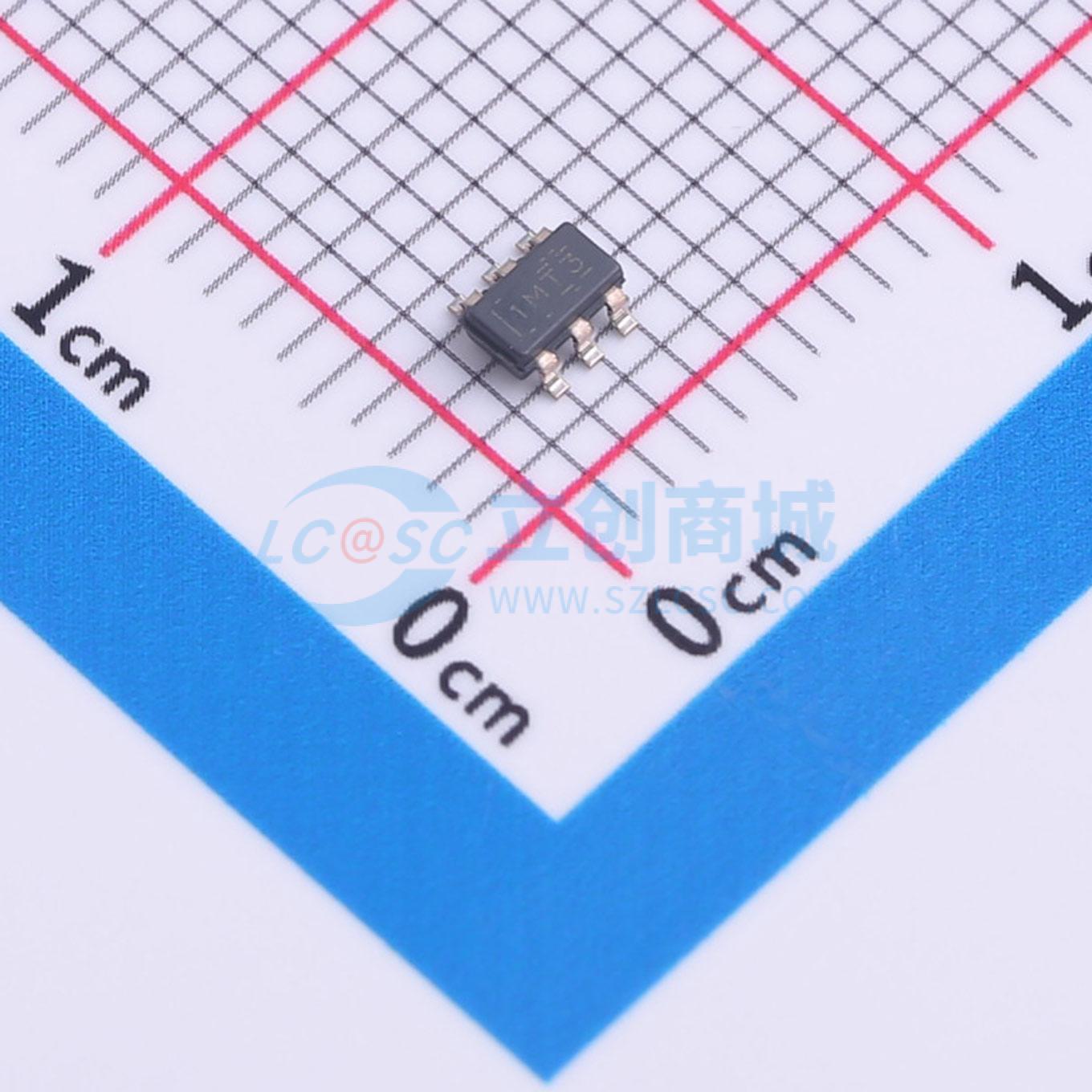

INA181A3QDBVRQ1

温度等级1： -40°C ≤ TA ≤ +125°C HBM ESD 分类等级2 CDM ESD 分类等级C6 共模范围 (VCM)： -0.2V 至 +26V 高带宽：350kHz（A1 器件） 偏移电压：±150μV（最大值），VCM = 0V；±500μV（最大值），VCM = 12V 输出压摆率：2V/μs 双向电流感应功能精度：±1% 增益误差（最大值）；1μV/°C 温漂（最大值） 增益选项：– 20V/V（A1 器件）；50V/V（A2 器件）；100V/V（A3 器件）；200V/V（A4 器件） INAx181-Q1 电流检测放大器专为经成本优化的解决方案而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的–0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181-Q1 系列集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。 这些器件由2.7V 至5.5V 单电源供电。单通道INA181-Q1 消耗的最大电源电流为 260μA；而双通道INA2181-Q1 消耗的最大电源电流为 500μA，四通道INA4181-Q1 消耗的最大电源电流为 900μA。 INA181-Q1 可提供6 引脚SOT-23 封装。INA2181-Q1 可提供10 引脚VSSOP 封装。INA4181-Q1 可提供20 引脚TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 -40°C 至 +125°C。 瞬态电流：最大为 260μA (INA181-Q1)

• 符合面向汽车应用的AEC-Q100 标准

• 电机控制
• 电池监控
• 电源管理
• 照明控制过流检测
