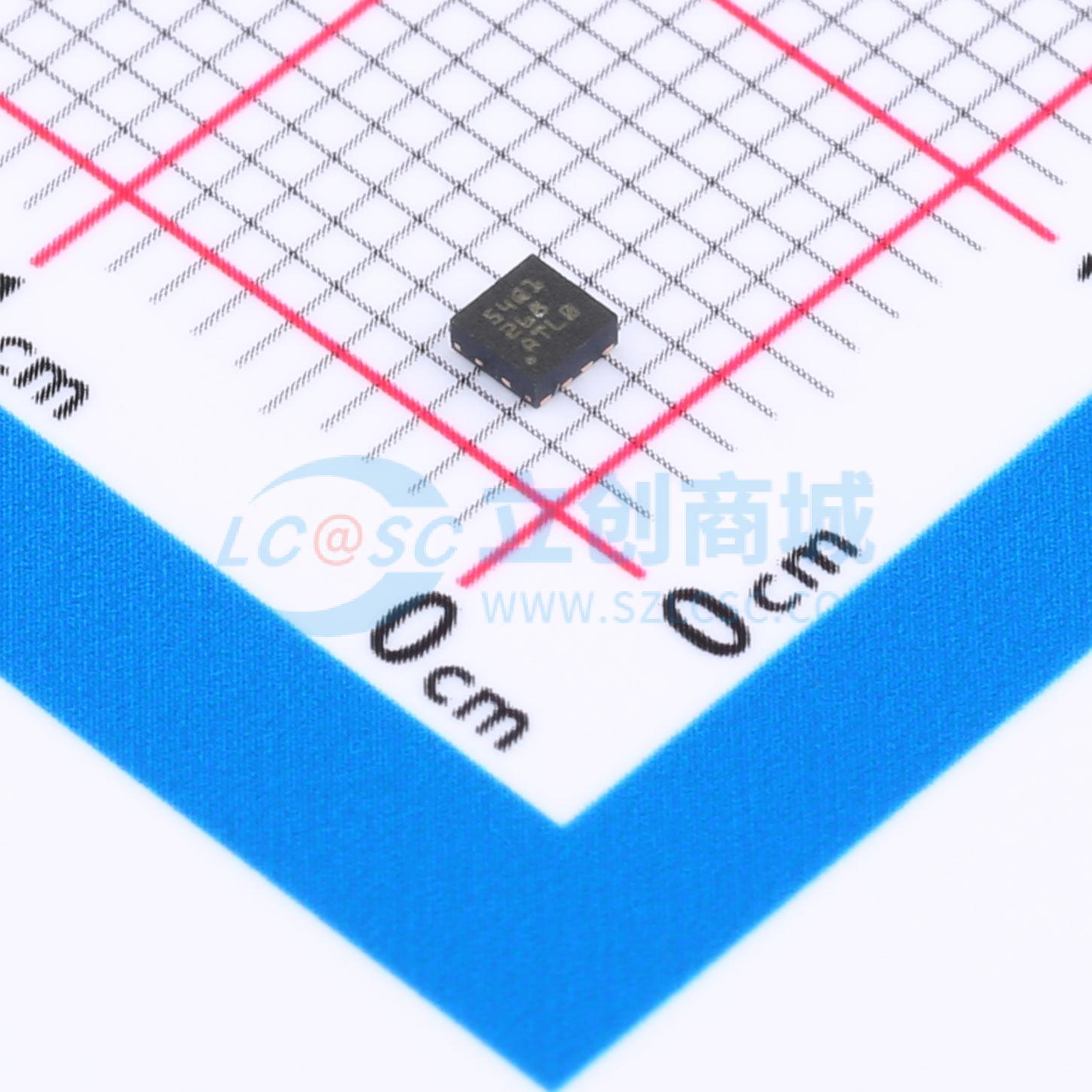

温馨提醒：图片仅供参考，商品以实物为准

DAC53401DSGRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC53401-Q1 具有 Hi-Z、EEPROM、波形发生器和比较器的汽车类 10 位 1 通道 VOUT 智能 DAC
品牌名称: TI(德州仪器)
商品型号: DAC53401DSGRQ1
商品编号: C2871604
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

10 位 DAC53401-Q1 和 8 位 DAC43401-Q1 (DACx3401-Q1) 是具有引脚兼容性的汽车类缓冲电压输出智能数模转换器 (DAC) 系列产品。这些器件功耗极低且均可采用微型 8 引脚 WSON 封装。凭借这组特性以及微型封装和低功耗，DACx3401-Q1 非常适合以下应用：LED 和通用偏置点生成、电源控制和 PWM 信号生成。这些器件具有非易失性存储器 (NVM)、一个内部基准和一个兼容 PMBus 的 I2C 接口。DACx3401-Q1 在内部基准或电源基准下运行，提供 1.8V 至 5.5V 的满量程输出。该器件通过 I2C 接口通信。这些器件支持 I2C 标准模式、快速模式和快速 + 模式。 DACx3401-Q1 是智能 DAC 器件，因为它们具有高级集成特性。这些智能 DAC 具有强制检测输出、PWM 输出和 NVM 功能，无需使用软件即可实现系统性能和控制功能。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40°C 至 +125°C，TA
1 LSB INL 和 DNL（10 位和 8 位）
宽工作电压范围：电源 1.8V 至 5.5V
兼容 PMBus 的 I²C 接口标准模式、快速模式和快速 + 模式
由 A0 引脚配置的四个从器件地址选项
1.62V VIH (ΔVDD = 5.5V)
用户可编程的非易失性存储器（NVM、EEPROM）
保存和撤销所有寄存器设置
可编程波形生成：方形、斜坡和锯齿状
使用三角波形和 FB 引脚的脉宽调制 (PWM) 输出
数字压摆率控制
内部基准
超低功耗：在 1.8V 时为 0.2 mA
灵活启动：高阻抗或 10K - GND
微型封装：8 引脚 WSON (2mm×2mm)

应用领域

汽车 USB 充电
前灯
后灯

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	I2C
	工作电压	1.8V~5.5V
	稳定时间	8us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	50ppm/℃
	数据速率	100kHz；1MHz；400kHz
	静态电流	80uA
