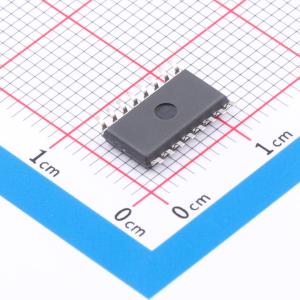

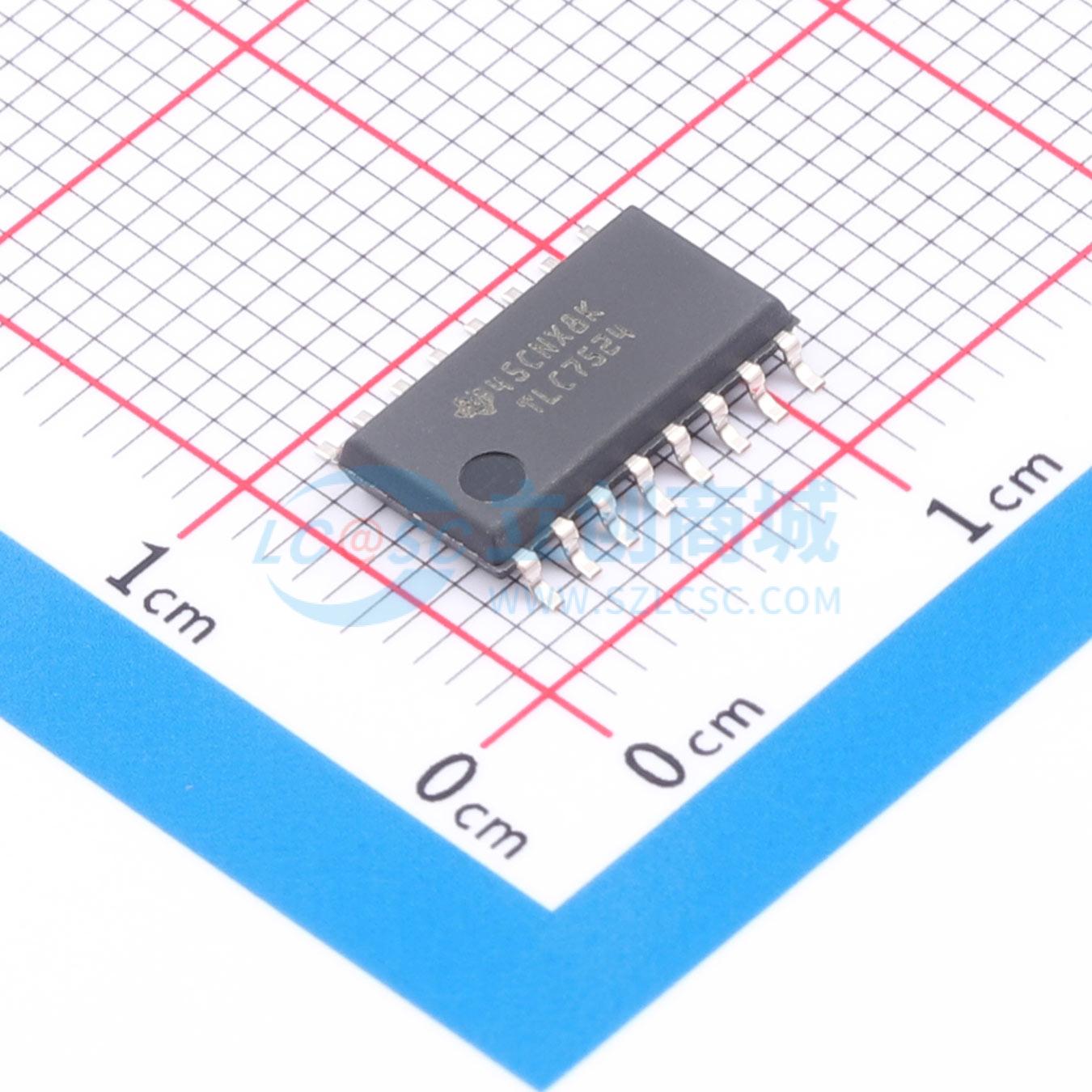

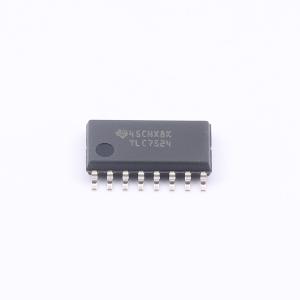

TLC7524CNSR

8bit乘法数模转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLC7524C、TLC7524E 和 TLC7524I 是易于与大多数流行微处理器的 8位乘法数模转换器 (DAC)。
品牌名称: TI(德州仪器)
商品型号: TLC7524CNSR
商品编号: C2873386
商品封装: SO-16-208mil
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

TLC7524C、TLC7524E和TLC7524I是CMOS 8位数模转换器（DAC），旨在方便与大多数流行的微处理器接口。这些器件是8位乘法DAC，带有输入锁存器，其加载周期与随机存取存储器的写入周期相似。对高位进行分段可最大程度减少最高有效位变化期间的毛刺，这些最高有效位会产生最大的毛刺脉冲。这些器件无需薄膜电阻或激光微调即可实现1/2 LSB的精度，且典型功耗低于5mW。这些器件采用5V至15V单电源供电，可轻松与大多数微处理器总线或输出端口接口。2象限或4象限乘法功能使这些器件成为许多微处理器控制的增益设置和信号控制应用的理想选择。 TLC7524C的工作温度范围为0℃至70℃。TLC7524I的工作温度范围为 -25℃至 +85℃。TLC7524E的工作温度范围为 -40℃至 +85℃。

商品特性

易于与微处理器接口
片上数据锁存器
在整个A/D转换范围内具有单调性
分段高位确保低毛刺输出
可与Analog Devices AD7524、PMI PM - 7524和Micro Power Systems MP7524互换
适用于数字信号处理器应用的快速控制信号，包括与TMS320接口
CMOS技术

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	8位
	通道数	1
	接口类型	并行
	工作电压	5V~15V
	建立时间	100ns

	属性	参数值
	输出类型	电流-非缓冲
	积分非线性	0.5LSB
	工作温度	0℃~+70℃
	更新速率	-
	功能特性	可编程增益；双极性输出
	静态电流	1mA
