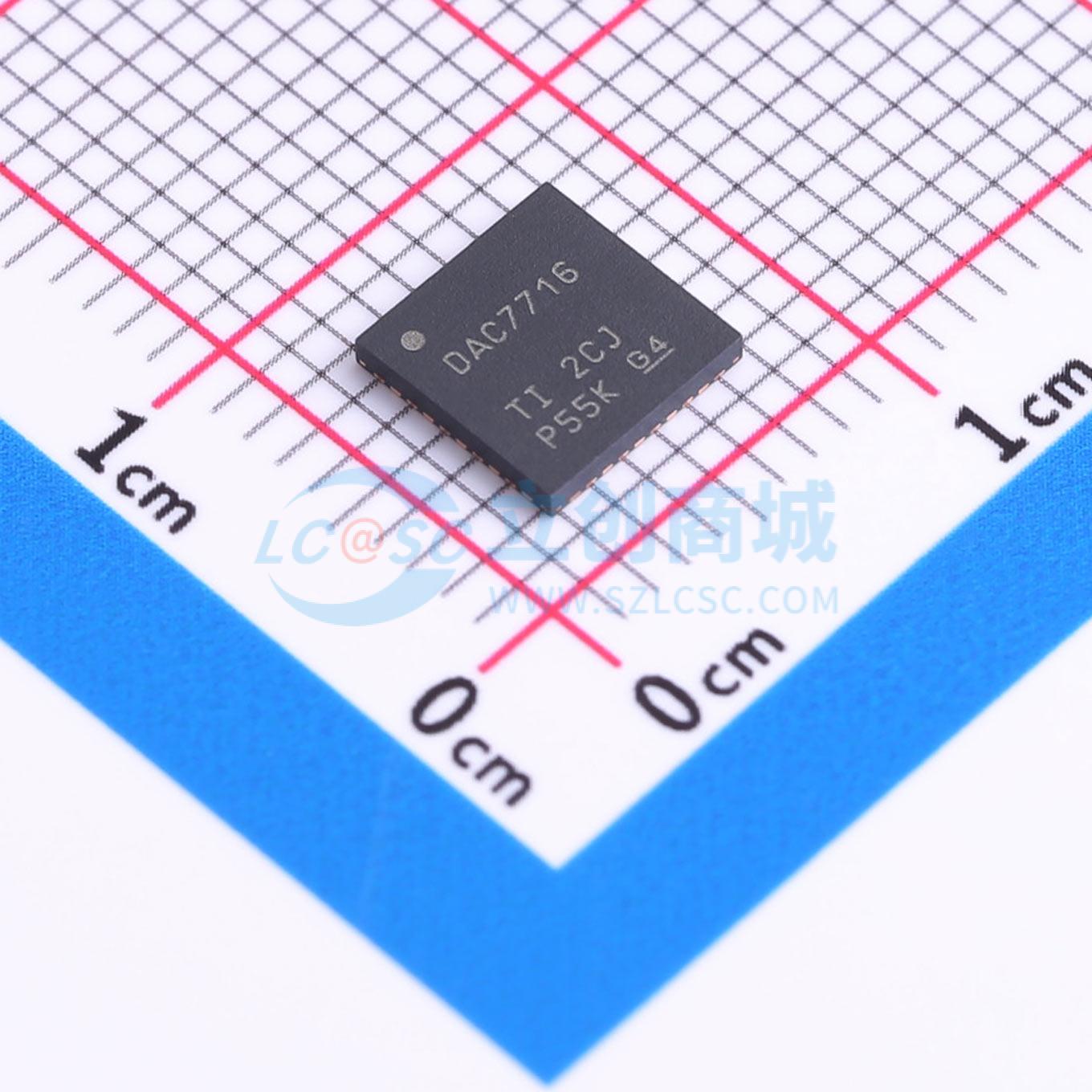

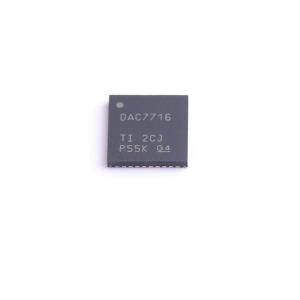

DAC7716SRHAR

DAC7716是一款高精度、四通道、12位数字-to-模拟转换器（DAC），在双极性输出模式下，其工作电源电压范围为±5V至±18V；在单极性模式下，工作电源电压范围为±5V至+24V/-12V。使用5V参考电压时，DAC7716可配置为输出±10V、±5V、0V至20V或0V至10V。在-40℃至+105℃的工作温度范围内，DAC7716具备12位单调性、出色的±1 LSB积分非线性（INL）误差、低毛刺和低噪声特性。该器件在生产过程中经过微调，具有极低的零位和增益误差。此外，DAC7716还实现了用户可编程的系统级校准功能，可实现±0.0078 LSB的零位误差和±0.0625 LSB的增益误差。 DAC7716集成了参考缓冲器和输出缓冲器。它具有标准的高速1.8V、3V或5V串行外设接口（SPI），时钟速率最高可达50MHz，可与DSP或微处理器进行通信。四个DAC通道和辅助寄存器通过四个地址位进行寻址。该器件采用双缓冲接口逻辑，可同时更新所有DAC。异步加载输入（LDAC）将数据从输入数据寄存器传输到DAC锁存器，DAC锁存器的内容决定输出电压。异步复位输入（RST）将四个DAC的输出均设置为0V。VMON引脚是一个模拟监控输出，可对各个DAC输出或AIN引脚进行多路复用。 DAC7716与DAC8734（16位）和DAC8234（14位）引脚兼容。

• 双极性输出：最高±16V
• 单极性输出：0V至±20V
• 12位单调性
• 相对精度：最大1 LSB
• 低零位和增益误差：用户校准前：0.5 LSB；用户校准后：零位误差0.0078 LSB，增益误差0.0625 LSB
• 低噪声：60nV/√Hz
• 建立时间：6µs
• 可配置增益：x2/x4
• 模拟输出监控
• 掉电模式
• SPI：最高50MHz，1.8V/3V/5V逻辑
• 级联模式
• 工作温度：-40℃至+105℃
• 封装：QFN - 40（6x6mm）、TQFP - 48（7x7mm）

• 自动测试设备
• 仪器仪表
• 工业过程控制
• 通信
