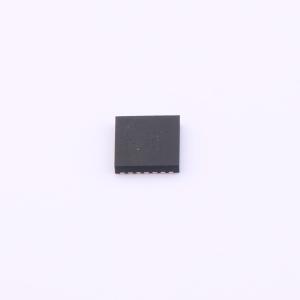

LM95233CISDX/NOPB

双路远程二极管和本地温度传感器，具备SMBus接口和TruTherm技术

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM95233 采用 TruTherm 技术且具有 SMBus 接口的 ±2°C 双路远程和本地温度传感器
品牌名称: TI(德州仪器)
商品型号: LM95233CISDX/NOPB
商品编号: C2871754
商品封装: WSON-14-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	-
	温度分辨率	13bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；片内数字滤波/平均处理；可配置温度输出；低功耗待机；自诊断功能

商品概述

LM95233是一款带双线系统管理总线（SMBus）接口的11位数字温度传感器，可监测两个远端二极管以及自身的温度。LM95233可非常精确地监测多达两个外部设备的温度，例如微处理器、图形处理器或二极管连接的2N3904。LM95233的TruTherm™ BJT beta补偿技术可对90nm或65nm工艺的热二极管实现精确测温。LM95233以两种不同格式输出温度，支持+127.875℃/-128℃量程和0℃/255℃量程。当任何未屏蔽通道温度超过其对应的可编程限值时，会触发LM95233的TCRIT1、TCRIT2和TCRIT3输出，可用于关闭系统、开启系统风扇或作为微控制器中断功能。TCRIT1、TCRIT2和TCRIT3引脚的当前状态可从状态寄存器回读，可通过屏蔽寄存器对TCRIT输出进一步控制。LM95233的远端温度通道带有可编程数字滤波器，可在遇到温度尖峰时最大程度减少不必要的TCRIT事件。为实现的灵活性和精度，LM95233的每个通道都包含寄存器，可用于亚微米工艺或2N3904二极管型号选择以及偏移校正。三级地址引脚允许在同一个SMBus主机上连接多达3片LM95233。LM95233包含节能功能，包括可编程转换速率、关断模式以及关闭未使用通道。

商品特性

可精确检测2个远端IC或二极管结以及本地温度
TruTherm BJT beta补偿技术可精确检测亚微米工艺热二极管
0.125℃ Lsb温度分辨率
启用数字滤波器后，远端温度分辨率为0.03125℃ LSb
支持+127.875℃/-128℃和0℃/255℃两种远端温度量程
可编程数字滤波器和模拟前端滤波器
远端二极管故障检测、型号选择和偏移校正
支持屏蔽寄存器和状态寄存器
3个可编程TCRIT输出，带可编程共享迟滞
可编程转换速率、关断模式和单次转换控制
SMBus 2.0兼容接口，支持TIMEOUT
三级地址引脚
采用14引脚WSON封装

应用领域

处理器/计算机系统热管理（例如笔记本电脑、台式电脑、工作站、服务器）
电子测试设备
办公电子设备

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±2℃
	工作电压	3V~3.6V
	待机电流	800uA
