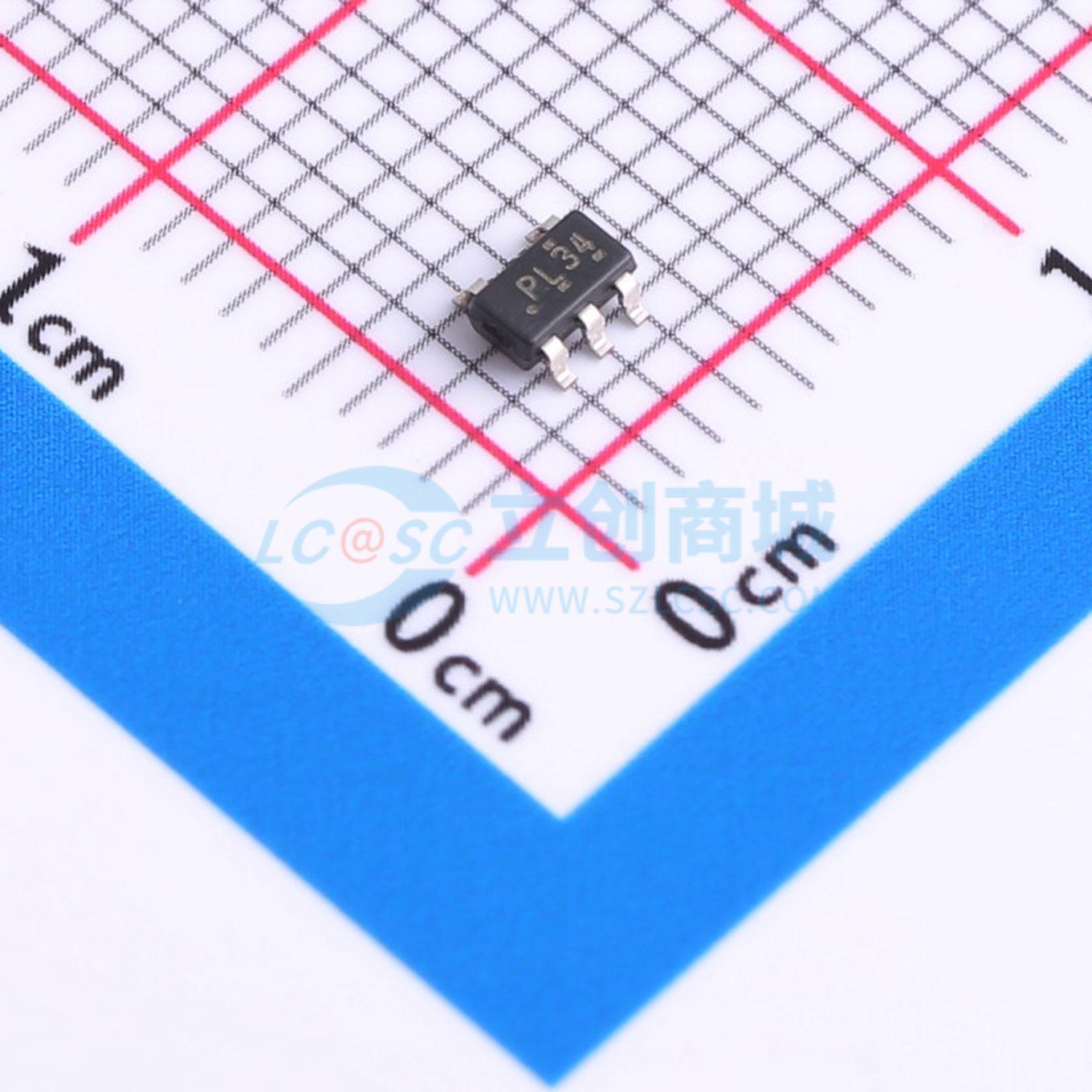

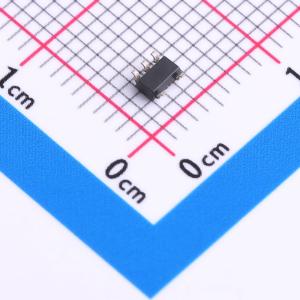

温馨提醒：图片仅供参考，商品以实物为准

TPS3840PL34DBVR

具有MR和可编程延迟的毫微功耗高输入电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3840 具有手动复位和可编程复位时间延迟功能的毫微功耗高输入电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3840PL34DBVR
商品编号: C2871627
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

宽工作电压范围：1.5V至10V毫微电源电流：300nA（典型值）、700nA（最大值）。固定阈值电压 (VΠ-) 阈值范围为1.6V至4.9V（阶跃为0.1V）高精度：1%（典型值）、1.5%（最大值）。内置的迟滞 (VIT+)：1.6V < VIT ≤ 3.0V = 100mV（典型值），3.1V ≤ VIT < 4.9V = 200mV（典型值）。快速启动延迟 (tSTR T)：220μs（典型值）、350μs（最大值）。可编程复位延时时间 (tD)：50μs（无电容器）至6.2s（10μF）。低电平有效手动复位 (MR(overline))。三种输出拓扑：TPS3840DL：漏极开路，低电平有效(RESET)，需要上拉电阻器；TPS3840PL：推挽，低电平有效(RESET)；TPS3840PH：推挽，高电平有效(RESET)。宽温度范围：-40°C至 +125°C。封装：SOT23 - 5 (DBV)。

商品特性

宽工作电压范围：1.5V至10V
毫微电源电流：300nA（典型值）、700nA（最大值）
固定阈值电压 (VΠ-) 阈值范围为1.6V至4.9V（阶跃为0.1V），高精度：1%（典型值）、1.5%（最大值）
内置的迟滞 (VIT+)：1.6V < VIT ≤ 3.0V = 100mV（典型值），3.1V ≤ VIT < 4.9V = 200mV（典型值）
快速启动延迟 (tSTR T)：220μs（典型值）、350μs（最大值）
可编程复位延时时间 (tD)：50μs（无电容器）至6.2s（10μF）
低电平有效手动复位 (MR(overline))
三种输出拓扑：TPS3840DL漏极开路，低电平有效(RESET)，需上拉电阻器；TPS3840PL推挽，低电平有效(RESET)；TPS3840PH推挽，高电平有效(RESET)
宽温度范围：-40°C至 +125°C
封装：SOT23 - 5 (DBV)
用于MR(overline) 和 VDD的内置毛刺抑制保护以及内置迟滞
低漏极开路输出漏电流 (ILKG(OD))

应用领域

电网基础设施：断路器、智能仪表、其他监控和保护设备
工厂自动化：现场发送器、PLC
楼宇自动化：防火安全、烟雾探测器和HVAC
电子销售点
便携式电池供电型系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1.5V~10V
	复位有效电平	低电平有效
	阈值电压	3.4V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	619ms
	工作温度	-40℃~+125℃@(TJ)
	静态电流(Iq)	300nA
