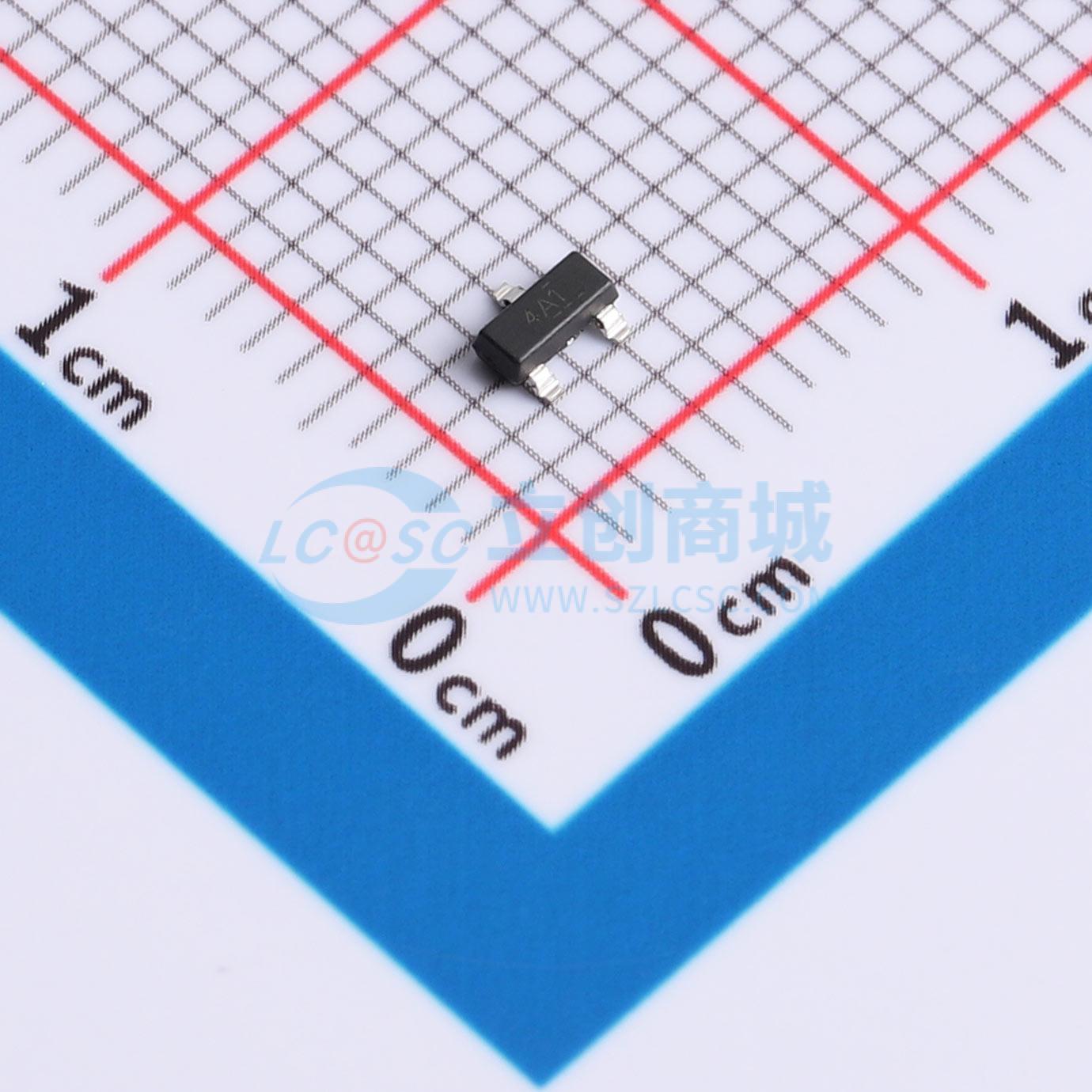

TMAG5124A1CQDBZR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMAG5124 双线（电流输出）、高压（高达 38V）、高精度遥感开关
品牌名称: TI(德州仪器)
商品型号: TMAG5124A1CQDBZR
商品编号: C2871637
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.202克(g)

商品概述

TMAG5124器件是高精度霍尔效应传感器，可提供双线制接口，可用于工业设计。 TMAG5124集成了可在两个级别之间切换的电流源，具体取决于施加给器件的磁场值。较高值为固定值，较低值可从两个范围之间选择。此类接口支持传感器与控制器之间的稳定通信，可进行远距离传输，有助于检测断开连接的情况，可将接线数量限于两条。该器件采用3引脚SOT - 23封装。虽然封装上有3个引脚，但该器件只需要VCC和GND引脚即可运行。可从这两个引脚分别测量电流，实现高侧或低侧配置。不同的产品型号可选择不同的磁性灵敏度水平，以满足应用的具体要求。 TMAG5124的宽工作电压范围和反极性保护适用于各种工业应用。

商品特性

带双线制接口的霍尔效应开关低级电流输出选项：
- TMAG5124A/B/C/D: 3.5mA
- TMAG5124E/F/G/H: 6mA
磁性灵敏度：
- TMAG5124A/E: 4mT（典型值）
- TMAG5124B/F: 6mT（典型值）
- TMAG5124C/G: 10mT（典型值）
- TMAG5124D/H: 15mT（典型值）
快速感应带宽：40kHz
支持宽电压范围
工作VCC范围：2.5V至38V无需外部稳压器
宽工作温度范围
环境工作温度范围： - 40℃至 + 125℃
保护特性：
- 支持高达40V的负载突降
- 反极性保护
SOT - 23封装选项

应用领域

工业机器人
工厂自动化与控制
流体流速测量
医疗设备
非板载感应

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	霍尔开关
	工作电压	2.5V~38V
	工作点(Gs)	5mT

	属性	参数值
	释放点(Gs)	1mT
	工作温度	-40℃~+125℃
