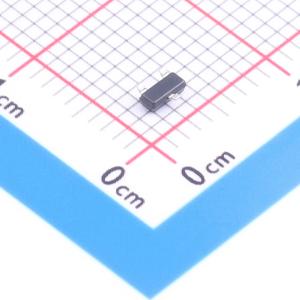

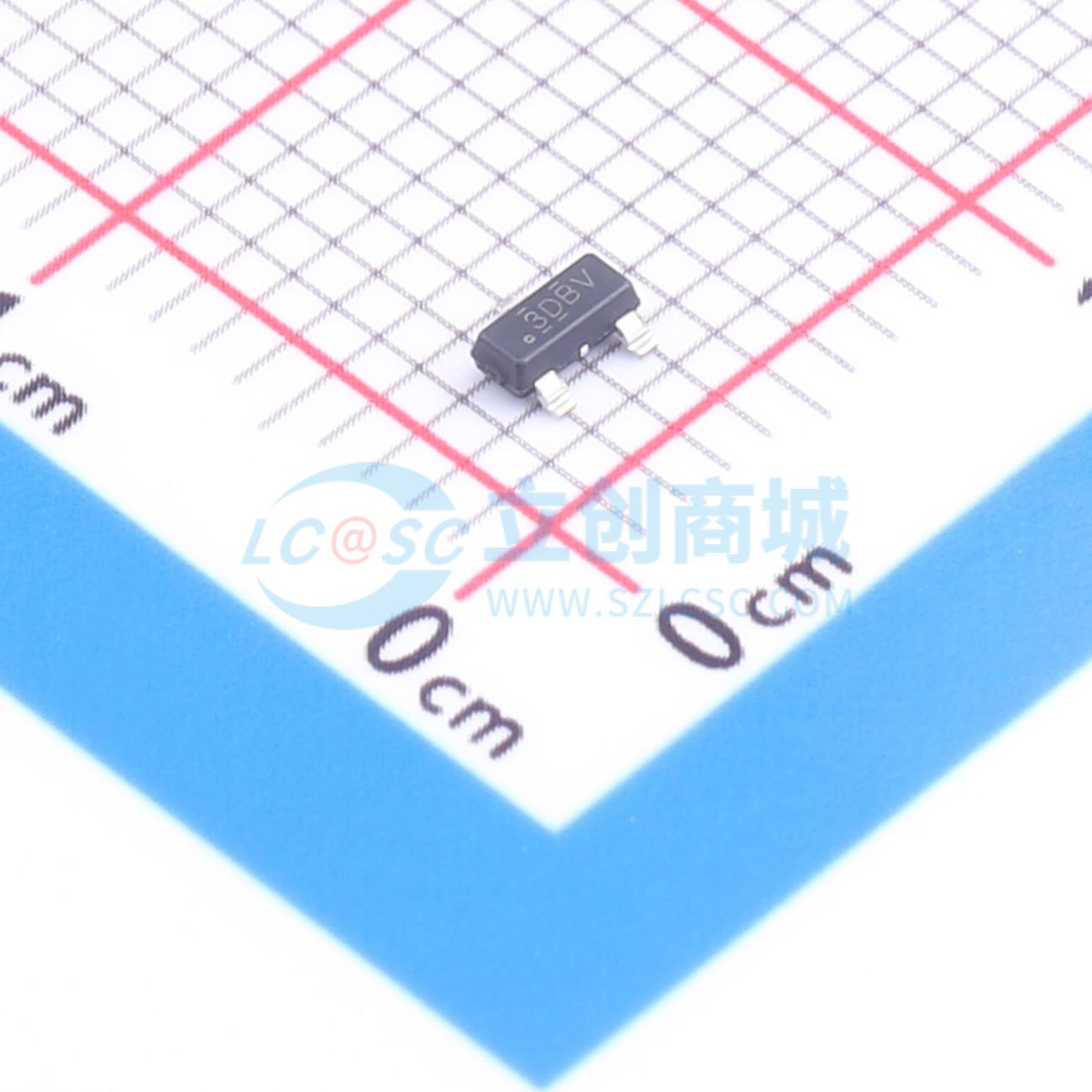

TLV803EB42VDBZR

TLV803E、TLV809E 和 TLV810E 是 TLV803、TLV853、TLV809、LM809、TPS3809 和 TLV810 的增强替代品。TLV80xE 和 TLV81xE 具有静态电流 IQ 低、精度高、温度范围宽和上电复位 (VPOR) 低等优势，能够提高系统可靠性。 TLV80xE 和 TLV81xE 系列是具有低 IQ（250nA 典型值、1μA 最大值）的电压监控电路（复位 IC），可监控 VDD 电压电平。每当电源电压 VDD 下降到出厂编程下降阈值电压 VIT- 以下时，这些器件都会启动一个复位信号。VDD 电压升至上升电压阈值（VIT+）（等于下降电压阈值（VIT-）与迟滞电压（V HYS）之和）以上后，在固定复位延时时间 tD 内，复位输出都会保持低电平。 这些器件具有集成的毛刺抑制功能，可忽略 VDD 引脚上的快速瞬变。这些电压监控器的 IQ 低，且精度高（典型值为 ±0.5%），非常适合低功耗和便携式应用。对于低至 VPOR = 0.7V 的电源电压，TLV80xE 和 TLV81xE 器件具有指定输出逻辑状态。TLV80xE 和 TLV81xE 器件可采用业界通用的 3 引脚 SOT23 (DBZ) 和 SC70 (DCK) 封装以及超紧凑 X2SON (DPW) 封装。

• 当 VDD = 0.7–6V 时，确保执行 RESET/RESET 固定延时时间：40µs、10ms、50ms、100ms、200ms、400ms
• 电源电流 (IDD)：250nA（典型值）– 1µA（VDD = 3.3V 时的最大值）
• 输出拓扑：
  • TLV809E：推挽，低电平有效
  • TLV803E：开漏，低电平有效
  • TLV810E：推挽，高电平有效
• 欠压检测：
  • 高准确度：±0.5%（典型值）
  • (VIT - )：1.7V、1.8V、1.9V、2.25V、2.4V、2.64V、2.93V、3.08V、3.3V、4.2V、4.38V、4.55V、4.63V
• 封装：
  • SOT23 - 3 (DBZ)（引脚 1 = GND）
  • SOT23 - 3 (DBZ)（带引脚 RESET/RESET）
  • SOT23 - 3 (DBZ)（引脚 3 = GND）
  • SC - 70 (DCK)
  • X2SON - 5 (DPW)
• 温度范围：-40℃ 至 +125℃
• 与 MAX803/809/810、APX803/809/810 引脚对引脚兼容

• 电表
• 工厂自动化
• 便携式、电池供电类设备
• 机顶盒和电视
• 楼宇自动化
• 笔记本电脑/台式机、服务器
