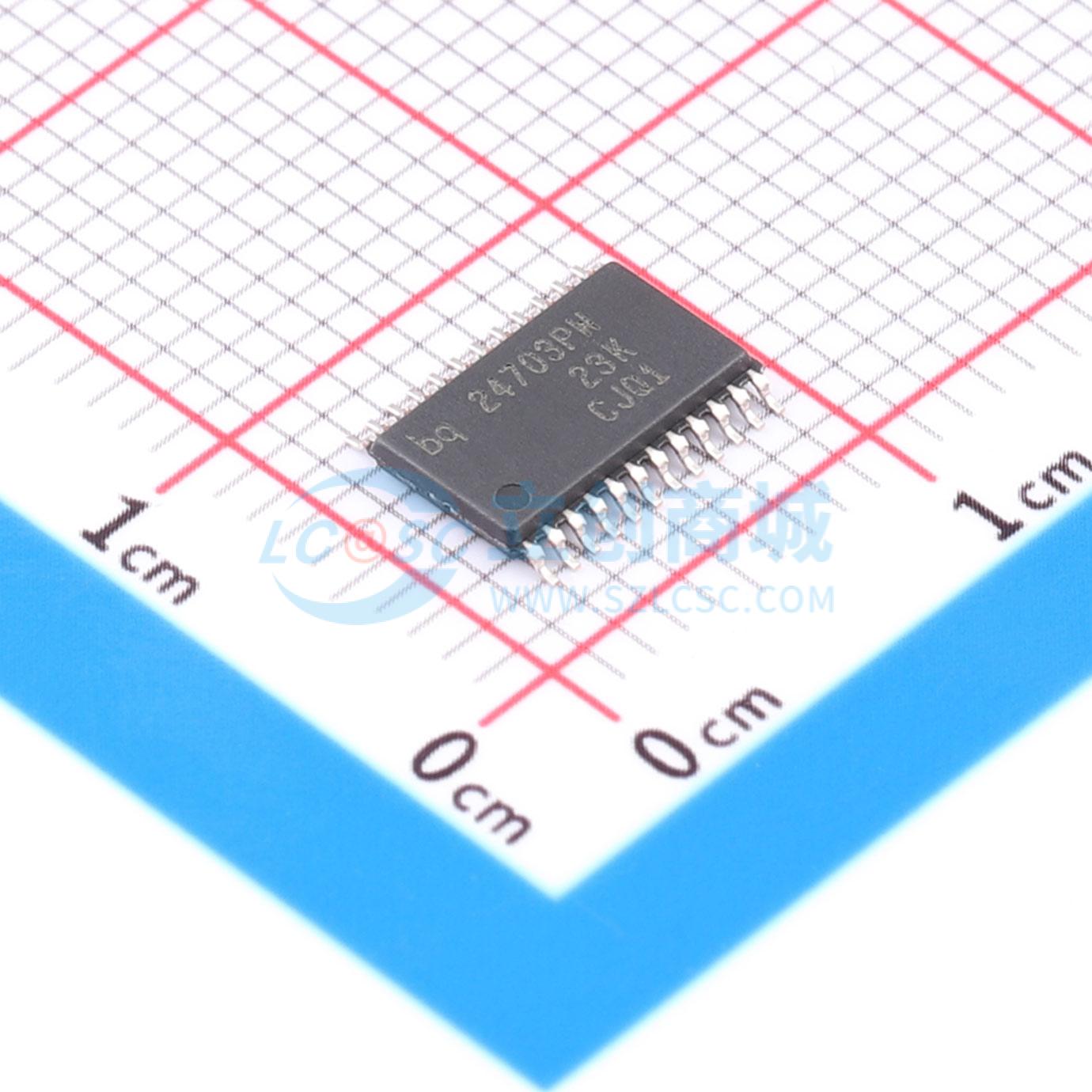

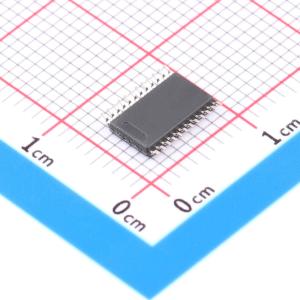

BQ24703PWR

bq24702/bq24703是一款高度集成的电池充电控制器和选择器，专为笔记本电脑和超极本应用而设计。 bq24702/bq24703采用动态电源管理（DPM）技术，通过最大限度地利用可用的交流适配器电源来缩短电池充电时间。这是通过根据系统（适配器）总电流动态调整电池充电电流来实现的。 bq24702/bq24703使用固定频率的脉冲宽度调制器（PWM）来精确控制电池的充电电流和电压。充电电流限制可以通过键盘控制器DAC进行编程，也可以通过bq24702/bq24703提供的精度为±0.6%、5-V的外部旁路电压基准（VREF）和外部电阻分压器进行编程。 电池电压限制可以通过使用内部精度为±0.5%、1.196-V的基准电压进行编程，使其适用于锂离子电池的严格充电要求。此外，bq24702/bq24703还提供了一个选项，可以覆盖精度基准，并直接从外部基准或集成电路提供的5-V电压的电阻分压器驱动误差放大器。 选择器功能允许手动选择系统电源，即电池电源或交流适配器电源。bq24702/bq24703通过ACSEL功能支持电池调节和电池学习周期。ACSEL功能允许手动选择电池或交流电源作为系统的主要电源。如果所选的系统电源中断，它还能自动切换到备用电源（电池或交流电源）。bq24702/bq24703还提供报警功能，以指示电池电量耗尽的情况。 当交流适配器电压高于电池电压时，bq24702/bq24703 PWM控制器非常适合在降压转换器中工作。

• 动态电源管理（DPM）可缩短电池充电时间
• 集成选择器支持电池调节和智能电池学习周期
• 零电压工作
• 选择器反馈电路确保先断后通转换
• 充电电压精度为±0.4%，适用于锂离子电池充电
• 充电电流精度为±4%
• 集成300-kHz PWM控制器，实现高效降压调节
• 电池电量耗尽检测和指示，防止电池过度放电
• 睡眠模式电流为20-μA，降低电池耗电量
• 24引脚TSSOP封装和3 mm×5 mm QFN封装（仅bq24703）
