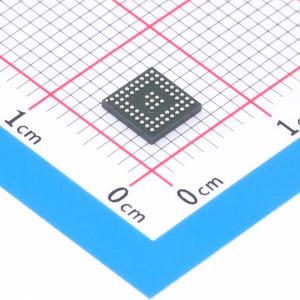

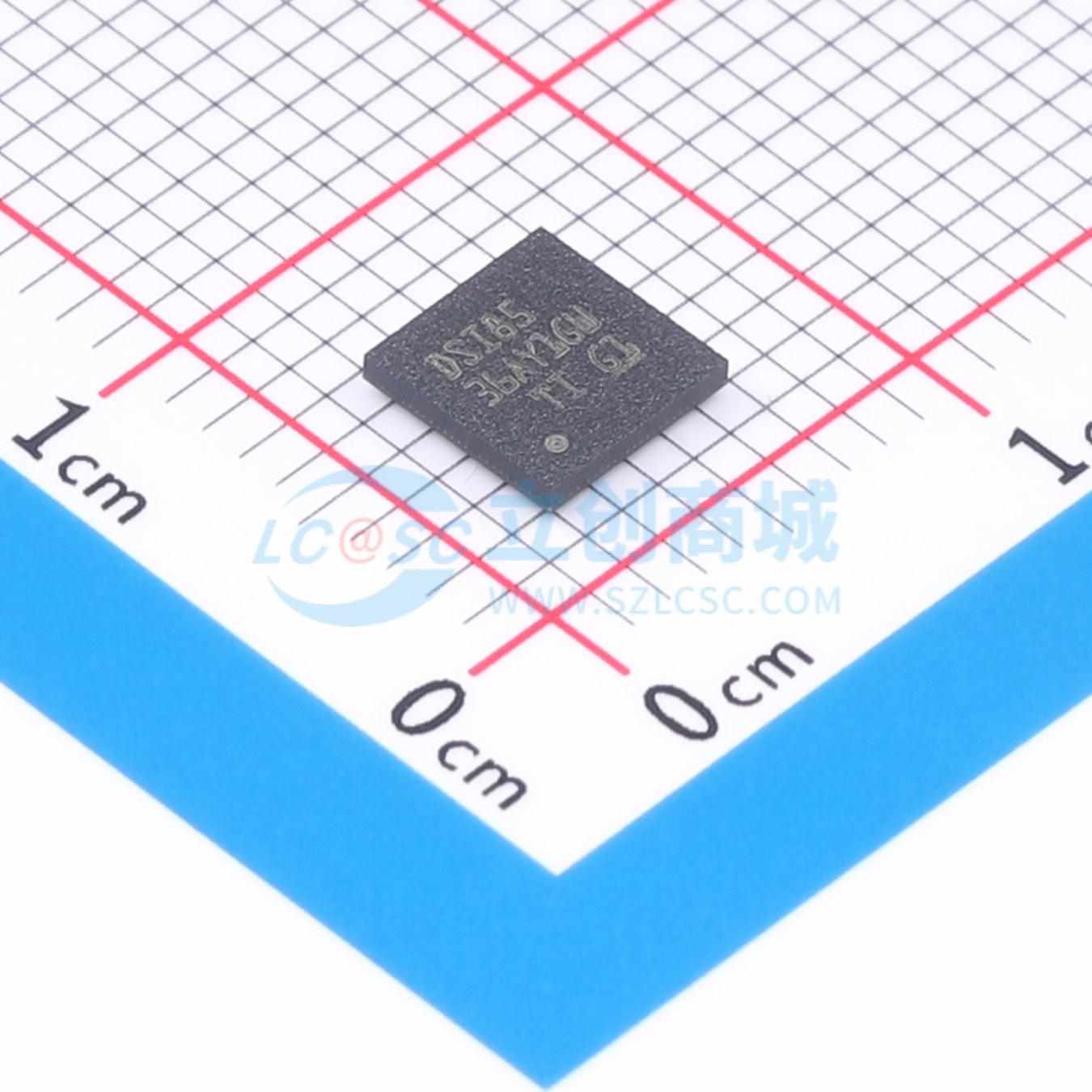

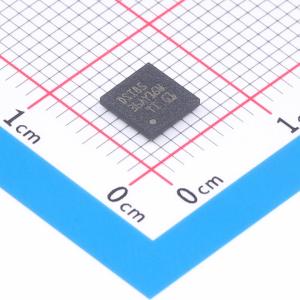

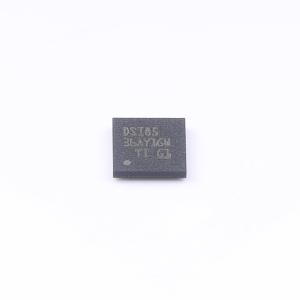

SN65DSI85ZXHR

SN65DSI85 DSI 至 FlatLink 桥接器采用双通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1Gbps；最大输入带宽为 8Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换为 FlatLink 兼容的 LVDS 输出（像素时钟范围为 25MHz 至 154MHz），从而提供一个双链路 LVDS、单链路 LVDS 或两个单链路 LVDS 接口（每个链路具有 4 个数据信道）。

• 实现了 MIPI D-PHY 版本 1.00.00 物理层前端和显示串行接口 (DSI) 版本 1.02.00
• 双通道 DSI 接收器在每个通道上可针对 1 条、2 条、3 条或 4 条 D-PHY 数据信道进行配置，每信道的运行速率高达 1Gbps
• 支持格式为 RGB666 和 RGB888 的 18bpp 和 24bpp DSI 视频数据包
• 适合 60fps WQXGA (2560x1600) 分辨率（18bpp 和 24bpp 彩色），以及 60fps WUXGA (1920x1200) 分辨率和 3D 图形显示（相当于 120fps）
• MIPI 前端可配置用于单通道或双通道 DSI 配置
• 可针对单链路或双链路 LVDS 进行配置的 FlatLink 输出
• 支持双通道 DSI ODD 或 EVEN 和 LEFT 或 RIGHT 工作模式
• 支持两个单通道 DSI 转两个单链路 LVDS 工作模式
• 在双链路或单链路模式下，LVDS 输出时钟范围为 25MHz 至 154MHz
• LVDS 像素时钟可采用自由运行持续 D-PHY 时钟或外部基准时钟 (REFCLK)
• 1.8V 主 VCC 电源
• 低功耗特性包括关断模式、精简 LVDS 输出电压摆幅、共模和 MIPI 超低功耗状态 (ULPS) 支持
• 支持 LVDS 通道交换和 LVDS 引脚顺序反转功能，以方便 PCB 布线
• ESD 等级 ±2kV (HBM)
• 采用 64 引脚 5mm x 5mm nFBGA (ZXH) 封装
• 温度范围：–40℃ 至 85℃

• PC 和笔记本电脑
• 平板电脑
• 联网外设和打印机
