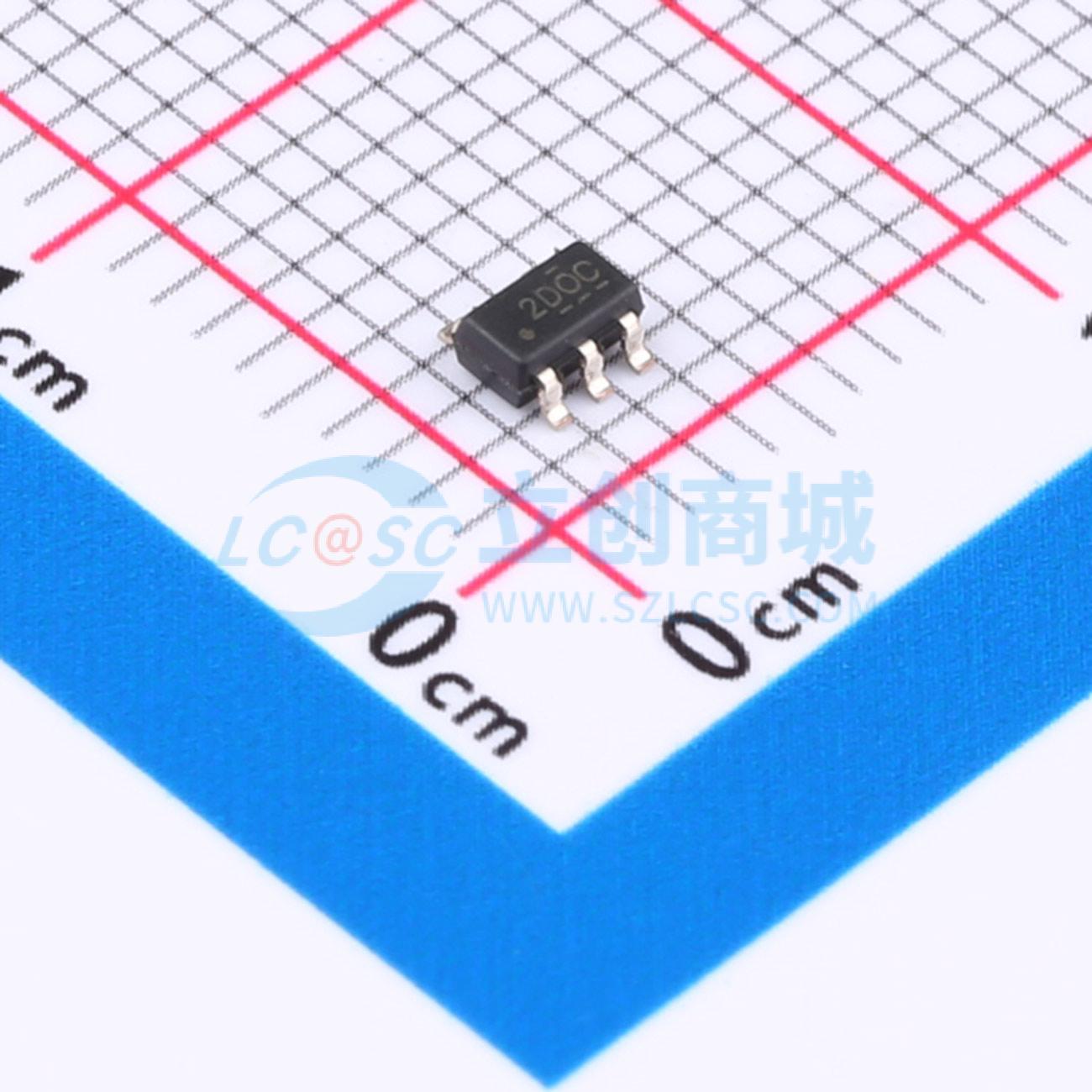

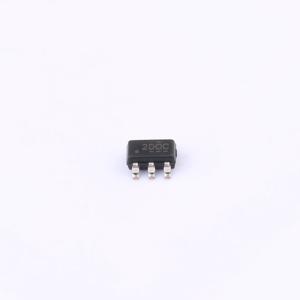

INA281A4QDBVRQ1

INA281-Q1是一款高精度电流检测放大器，可在-4 V至110 V的宽共模范围内测量分流电阻两端的电压降。负共模电压使该器件能够在接地以下工作，从而适用于半桥应用中循环电流的精确测量。低失调电压、小增益误差和高直流共模抑制比（CMRR）的结合，可实现高精度的电流测量。INA281-Q1不仅适用于直流电流测量，还适用于高速应用（例如快速过流保护），其带宽高达1.3 MHz，交流共模抑制比在50 kHz时为65 dB。 INA281-Q1采用2.7 V至20 V单电源供电，电源电流为1.5 mA。INA281-Q1提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。这些增益选项可满足电流检测应用的宽动态范围需求。 INA281-Q1的工作温度范围为-40 ℃至+125 ℃，采用节省空间的SOT-23封装，有两种引脚排列变体。

• 通过AEC-Q100汽车应用认证 – 温度等级1：环境温度TA为-40 ℃至+125 ℃
• 提供功能安全相关文档，有助于功能安全系统设计
• 宽共模电压：
  • 工作电压：-4 V至+110 V
  • 耐受电压：-20 V至+120 V
• 出色的共模抑制比：直流共模抑制比为120 dB，50 kHz时交流共模抑制比为65 dB
• 精度：
  • 增益：
    • 增益误差：±0.5%（最大值）
    • 增益漂移：±20 ppm/℃（最大值）
  • 失调：
    • 失调电压：±55 μV（典型值）
    • 失调漂移：±0.1 μV/℃（典型值）
• 可选增益：
  • INA281A1-Q1、INA281B1-Q1：20 V/V
  • INA281A2-Q1、INA281B2-Q1：50 V/V
  • INA281A3-Q1、INA281B3-Q1：100 V/V
  • INA281A4-Q1、INA281B4-Q1：200 V/V
  • INA281A5-Q1、INA281B5-Q1：500 V/V
• 高带宽：1.3 MHz
  • 压摆率：2.5 V/µs
• 静态电流：1.5 mA

• 自动变速器
• 汽车暖通空调压缩机模块
• 阀门/电机执行器
• 汽油和柴油发动机平台
• 泵
