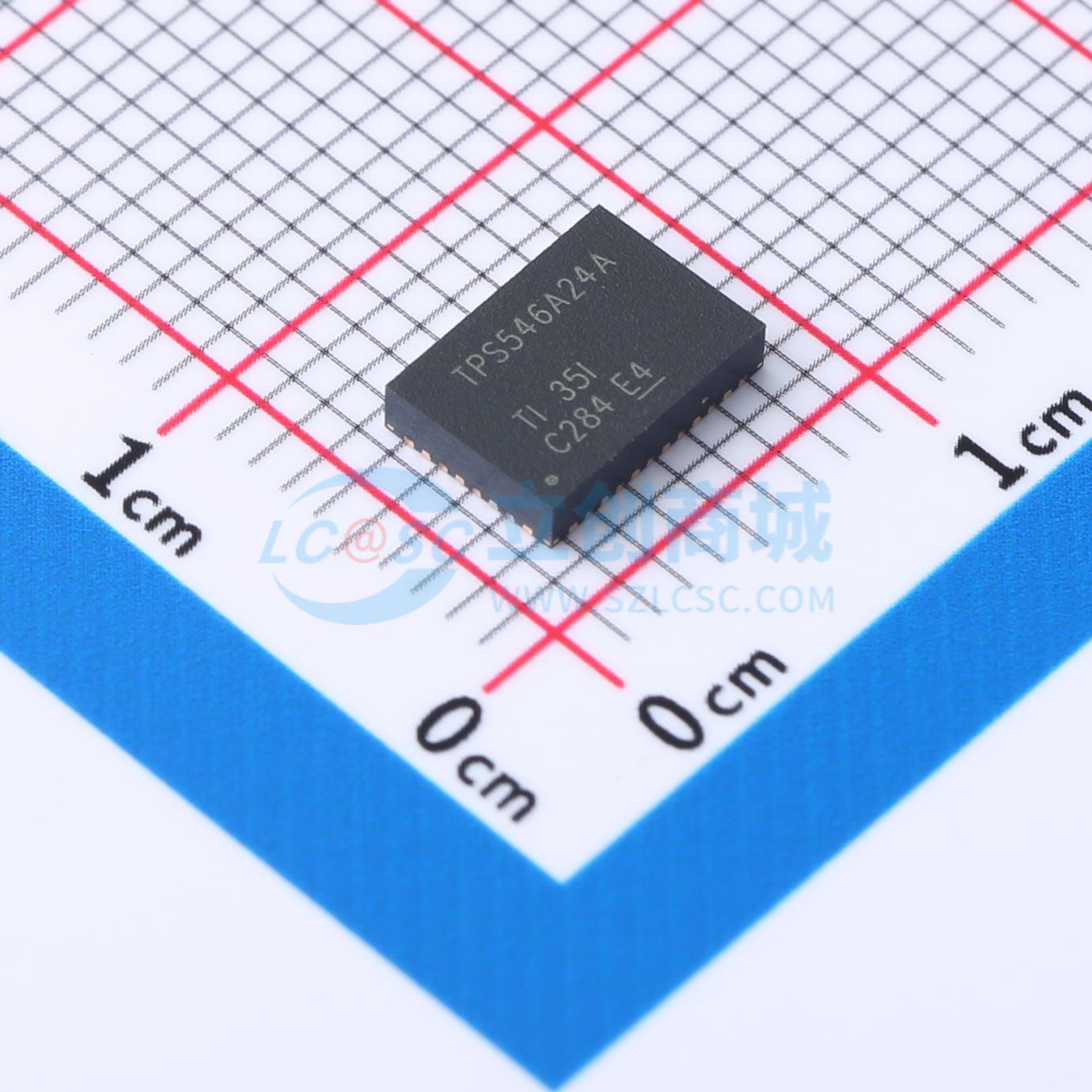

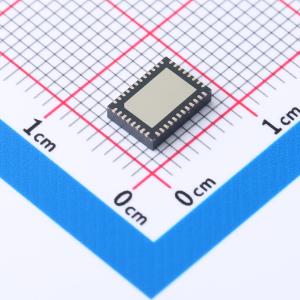

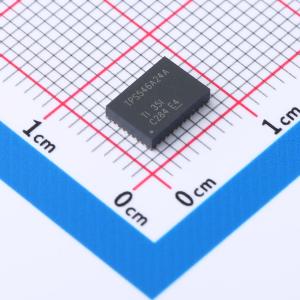

TPS546A24ARVFR

降压型 10A 2.95V~18V

描述: TPS546A24A 是一款高度集成的非隔离同步降压 DC/DC 转换器,能够实现高频操作。该器件具有内部集成的 5.5-mΩ/1.8-mΩ MOSFET 和 10A 的最大输出电流。它支持多相堆叠配置,能够提供高达 40A 的单路输出。该器件使用专有的固定频率峰值电流模式控制,具有可选的内部补偿组件,适用于各种输出 LC 滤波器。PMBus 接口提供标准化的数字接口,用于配置和监控关键参数,包括输出电压、输出电流和内部芯片温度。此外,该器件还支持预偏置输出和强耦合电感。
品牌名称: TI(德州仪器)
商品型号: TPS546A24ARVFR
商品编号: C2871680
商品封装: LQFN-CLIP-40-EP(5x7)
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	输出电压差分采样；内置LDO稳压器；频率同步；可调软启动；过流保护；工作状态指示；可调限流

商品概述

TPS546D24A 是一款高度集成的非隔离式直流/直流转换器，具有较高的工作频率和 40A 的电流输出，采用7mm × 5mm 封装。可将两个、三个和四个TPS546D24A 器件互连，在单个输出上提供最高 160A的电流。该器件可通过 VDD5 引脚，利用 5V 的外部电源对内部的 5V LDO 进行过驱动，以提高效率并降低转换器的功耗。TPS546D24A 使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下最大限度减小尺寸和提高稳定性。PMBus 接口具有 1MHz 时钟支持，为转换器配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的监控。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。堆叠器件之间的反向通道通信使得所有TPS546D24A 转换器能够为单个输出轨供电，以共享一个地址，从而简化系统软件/固件设计。也可通过BOM 选择在不进行 PMBus 通信的情况下，配置输出电压、开关频率、软启动时间和过流故障限制等关键参数，以支持无程序加电。

商品特性

支持双电源:2.95V 至 18V PVIN；2.95V 至 18V AVIN（4VIN VDD5 开关电压）
集成 5.5mΩ/1.8mΩ MOSFET
具有可选内部补偿的平均电流模式控制
2×、3×、4× 可堆叠，电流共享高达 40A，每个输出可支持单个地址
通过引脚搭接的可选输出电压范围为 0.5V 至 5.5V，使用 PMBus VOUT_COMMAND 的电压范围为 0.25V 至 5.5V
广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度
通过内部反馈分压器实现差分遥感，可检测到小于 1% 的 VOUT 误差，结温范围为 –40℃ 至 +150℃
通过 PMBus 实现 AVS 和裕量调节
采用 MSEL 引脚，引脚编程 PMBus 默认值
12 种介于 225kHz 和 1.5MHz 之间的可选开关频率（8 个引脚搭接选项）
频率同步输入/同步输出
支持预偏置输出
支持强耦合电感器
7mm × 5mm × 1.5mm、40 引脚 QFN、间距 = 0.5mm
可使用 TPS546A24A 借助 WEBENCH® PowerDesigner 创建定制设计

应用领域

数据中心交换机、机架式服务器
有源天线系统、远程射频和基带单元
自动化测试设备、CT、PET 和 MRI
ASIC、SoC、FPGA、DSP 内核和 I/O 电压

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~18V
	输出电压	250mV~5.5V
	输出电流	10A
	开关频率	225kHz~1.5MHz
