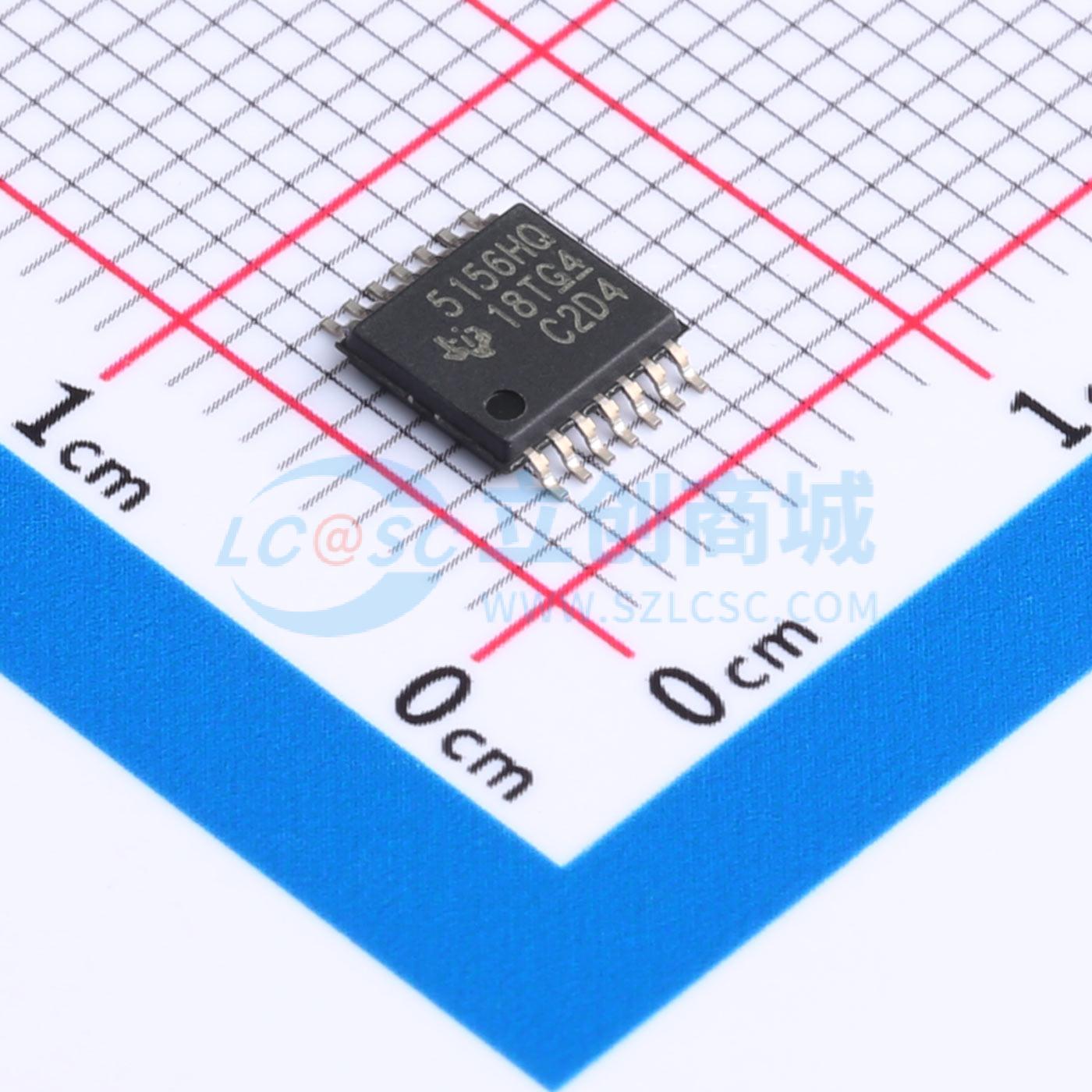

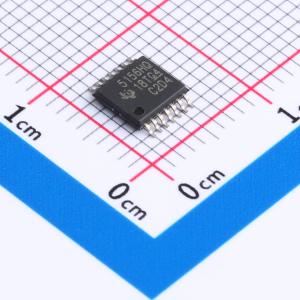

温馨提醒：图片仅供参考，商品以实物为准

LM5156HQPWPRQ1

升压型 3.5V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5156H-Q1 采用双随机展频技术的 2.2MHz 宽输入电压非同步升压、反激式和 SEPIC 控制器
品牌名称: TI(德州仪器)
商品型号: LM5156HQPWPRQ1
商品编号: C2871506
商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.656克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	反激式；SEPIC；升压式
	静态电流(Iq)	490uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LM5156xH-Q1（LM5156H-Q1和LM51561H-Q1）器件是采用峰值电流模式控制、具有宽输入范围的非同步升压控制器。该器件可用于升压、SEPIC和反激式拓扑。如果BIAS引脚连接到VCC引脚，该器件可由单节电池（最低电压2.97V）启动。如果BIAS引脚电压高于3.5V，则该器件可使用低至1.5V的输入电源电压。内部VCC稳压器还支持BIAS引脚在高达60V（最大值为65V）的电压下运行，适用于汽车负载突降。用户可通过外部电阻器对开关频率进行动态编程，编程范围为100kHz至2.2MHz。2.2MHz的开关频率可最大限度地降低AM频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。为降低电源的EMI，该器件提供可选择的双随机展频，可在宽频率范围内降低EMI。该器件具备1.5A标准MOSFET驱动器和100mV的低电流限制阈值。该器件还支持使用外部VCC电源来提高效率。运行低电流和脉冲跳跃模式可在轻负载时提高效率。该器件具有内置保护特性，例如逐周期电流限制、过压保护、线路UVLO和热关断。LM51561H-Q1器件选项中有断续模式过载保护。附加特性包括:低关断IQ、可编程软启动、可编程斜坡补偿、精密基准、电源正常指示器以及外部时钟同步。

商品特性

符合面向汽车应用的AEC-Q100标准
提供功能安全，可帮助进行功能安全系统设计的文档
适用于具有宽输入工作范围的汽车电池应用
3.5V至60V工作电压范围（最大值65V）
当BIAS = VCC时，工作范围为2.97V至16V
BIAS电压大于等于3.5V时最小升压电源电压为1.5V
高达65V的输入瞬态保护
最小电池消耗
低关断电流 (IQ ≤ 2.6 μA)
低工作电流 (IQ ≤ 490 μA)
解决方案尺寸小、成本低
最大开关频率为2.2MHz
集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
启动期间下冲最小化（启停应用）
可缓减EMI，可选双随机展频
低功耗、高效率
100mV±7% 精确限流阈值
强大的1.5A峰值标准MOSFET驱动器
支持外部VCC电源
可避免AM频带干扰和串扰
可选的时钟同步
100kHz至2.2MHz的动态可编程开关频率
在输入电压范围内具有恒定峰值电流限制
可选断续模式过载保护
可编程线路 UVLO
OVP 保护
热关断保护
精确的 ±1% 精度反馈基准
可编程额外斜率补偿
可调软启动
PGOOD 指示器
14 引脚 HTSSOP 封装 (5.0mm × 4.4mm)
可借助 WEBENCH® Power Designer 创建定制设计方案

应用领域

汽车12V或24V电池应用
汽车启停应用
高电压激光电源
无光耦合器的多输出反激式应用
汽车尾灯LED偏置电源
宽输入升压、SEPIC和反激式电源模块-音频放大器应用-电池供电的升压、SEPIC和反激式应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.5V~60V
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃
	同步整流	否
