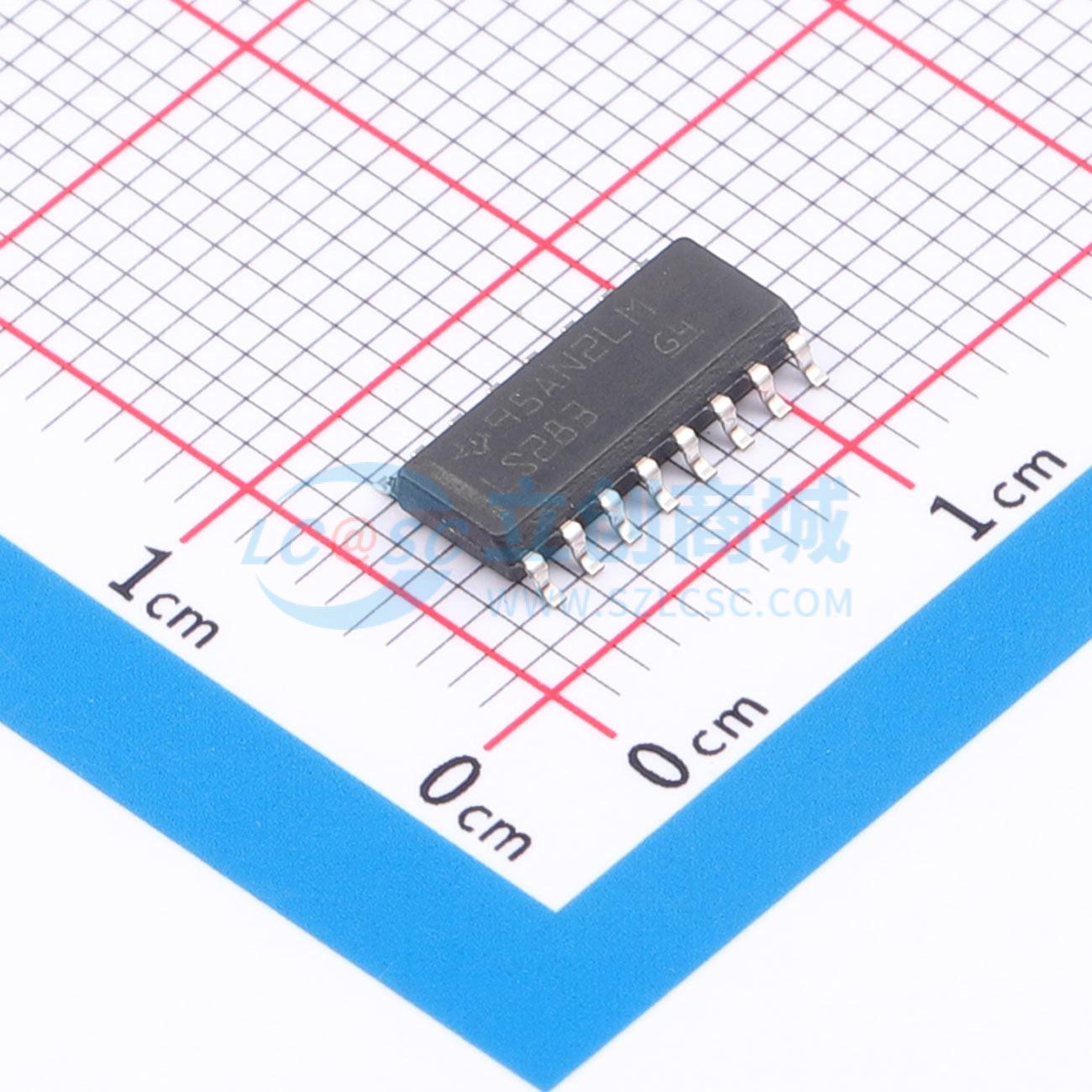

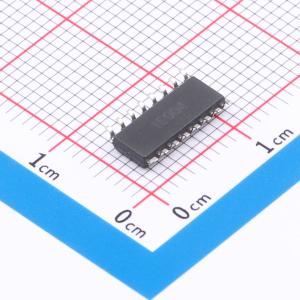

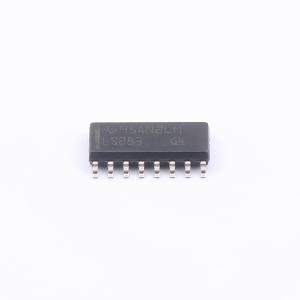

温馨提醒：图片仅供参考，商品以实物为准
SN74LS283D
4位带快速进位的二进制全加器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有快速进位功能的 4 位二进制全加器 16-SOIC 0 to 70
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS283D
- 商品编号
- C2871513
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊逻辑IC | |
| 逻辑类型 | 全加器 | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | 0℃~+70℃ |
商品概述
该产品是一系列4位二进制全加器，包含多个型号，其中'283和'LS283分别与'83A和'LS83A在电气和功能上一致，仅引脚排列不同，'S283版本功能也保持一致，可对两个4位二进制字执行加法运算，输出每一位的总和，以及第四位产生的最终进位。
商品特性
- 支持四位全跨度全先行进位，能够在纹波进位实现的成本基础上提供部分先行进位性能，减少封装数量
- 电源和接地布置在拐角引脚，简化印刷电路板布局
- 内部所有四位实现全先行进位，典型进位生成时间为：'283和'LS283为10纳秒，'S283为7.5纳秒
- 包含进位在内的加法逻辑以原码形式实现，无需逻辑或电平反转即可完成循环进位
- 54系列器件工作温度范围为-55℃~125℃，74系列器件工作温度范围为0℃~70℃
- 存储温度范围为-65℃~150℃
- 最大额定值：电源电压VCC最高为7V，'283、'S283输入电压最高为5.5V，LS283输入电压最高为7V，'283和'S283发射极间电压最高为5.5V
- 提供J、W、N、D、FK等多种封装形式
