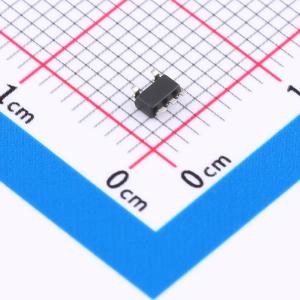

TPS3836J25QDBVRQ1

TPS3836、TPS3837、TPS3838系列监控电路主要为基于DSP和处理器的系统提供电路初始化和时序监控功能。

上电期间，当电源电压VDD高于1.1 V时，RESET信号有效。此后，监控电路会持续监测VDD，只要VDD低于阈值电压VIT，RESET输出就会保持有效。内部定时器会延迟输出恢复到非有效状态（高电平），以确保系统正确复位。延迟时间从VDD上升到高于阈值电压VIT后开始计时。

当CT连接到GND时，会产生典型值为10 ms的固定延迟时间。当CT连接到VDD时，延迟时间典型值为200 ms。

该系列所有器件均通过内部分压器设置了固定的检测阈值电压VIT。

TPS3836具有低电平有效推挽式RESET输出。TPS3837具有高电平有效推挽式RESET输出，而TPS3838集成了低电平有效开漏式RESET输出。

该产品系列适用于1.8 V、2.5 V、3 V和3.3 V的电源电压。这些电路采用5引脚SOT - 23封装。TPS3836 - Q - Q1、TPS3837 - Q - Q1、TPS3838 - Q - Q1系列可在-40°C至125°C的温度范围内工作。

• 符合汽车应用要求
• 静电放电（ESD）保护性能：按照MIL - STD - 883方法3015测试，超过2000 V；采用机器模型（ΔC = 200 pF，R = 0）测试，超过200 V
• 典型电源电流为220 nA
• 精确的电源电压监控范围：1.8 V、2.5 V、3.0 V、3.3 V
• 上电复位发生器，可选择10 ms或200 ms的延迟时间
• 推挽式RESET输出（TPS3836）、RESET输出（TPS3837）或开漏式RESET输出（TPS3838）
• 手动复位功能
• 5引脚SOT - 23封装
• 工作温度范围：-40°C至125°C

• 使用汽车低功耗DSP、微控制器或微处理器的应用
• 电池供电设备
• 智能仪器
• 无线通信系统
• 汽车系统
