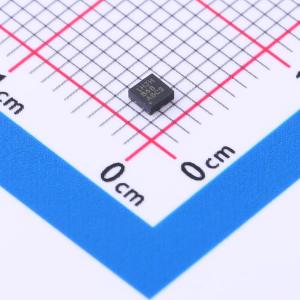

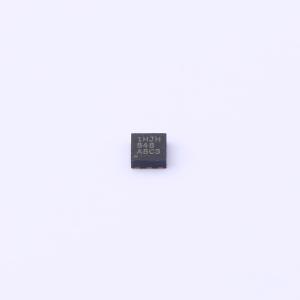

TLV75715PDRVR

具有使能功能的 1A、低 IQ、高精度、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV757P 具有使能功能的 1A、低 IQ、高精度、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV75715PDRVR
商品编号: C2871544
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TLV757P低压降稳压器(LDO)是一款超小型低静态电流LDO，可提供1A拉电流，具有良好的线路和负载瞬态性能。经优化的TLV757P可支持1.45V至5.5V的输入电压范围从而适用于各种应用。为最大程度地降低成本和解决方案尺寸，该器件在0.6V至5V范围内以固定输出电压的形式提供，以支持现代MCU更低的内核电压。此外，TLV757P具备带有使能功能的低IQ，从而可将待机功耗降至最低。该器件具有内部软启动功能，旨在降低浪涌电流，该电流将为负载提供受控电压并在启动过程中最大程度地降低输入电压压降。关断时，该器件可主动下拉输出以快速释放输出并确保已知的启动状态。 TLV757P在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。高精度带隙与误差放大器支持1%的典型精度。所有器件版本均具有集成的热关断保护、电流限制和低压锁定(UVLO)功能。TLV757P包含一个内部过流保护限制，有助于在短路事件中减少热耗散。

商品特性

输入电压范围：1.45V至5.5V
可用固定输出电压范围：0.6V至5V（阶跃为50mV）
低IQ：25μA（典型值）
低压降：1A电流时为425mV（最大值）(3.3VOUT)
输出精度：1%（最大值）
内置软启动功能，具有单调VOUT上升
折返电流限制
有源输出放电
高PSRR：100kHz时为45dB
与1μF陶瓷输出电容器搭配使用时可保持稳定
封装：SOT - 23 - 5（预览）2mm×2mm (WSON - 6)

应用领域

机顶盒、电视和游戏机
便携式和电池供电类设备
台式机、笔记本和超级本
平板电脑和遥控器
白色家电和电器
电网基础设施和保护继电器
摄像头模块和图像传感器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	45dB@(100kHz)
	压差	1.1V@(1A)

	属性	参数值
	静态电流(Iq)	40uA
	噪声	71.5uVrms
	特性	软启动；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
