温馨提醒：图片仅供参考，商品以实物为准

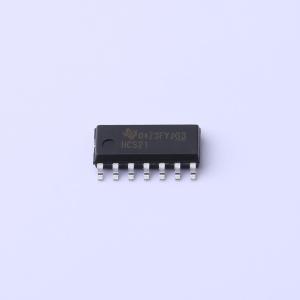

SN74HCS21DR
双4输入与门，带施密特触发输入，低功耗
- 描述
- SN74HCS21 具有施密特触发输入的 2 通道、4 输入、2V 至 6V 高速 (12ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS21DR
- 商品编号
- C2871557
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出低电平(VOL) | 330mV；180mV；300mV；100mV；2mV；220mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
