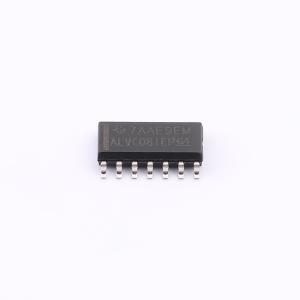

SN74ALVC08IDREP
SN74ALVC08IDREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC08-EP 4 通道、2 输入、1.65V 至 3.6V 超高速 (3ns) 与门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC08IDREP
- 商品编号
- C2871091
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74ALVC系列 | |
| 传播延迟(tpd) | 2.9ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74ALVC08是一款四路2输入正与门，设计用于1.65 V 至 3.6 V VCC工作。该器件采用正逻辑，实现布尔函数 Y = A·B 或 Y = 非(非A + 非B)。
商品特性
- 受控基线
- 单一组装/测试工厂，单一制造工厂
- 增强型衰减制造源(DMS)支持
- 增强型产品变更通知
- 合格认证记录
- 工作电压范围1.65 V 至 3.6 V
- 3.3 V下最大tpd为2.9 ns
- 3.3 V下输出驱动为±24 mA
- 闭锁性能超过JESD 17规定的250 mA
