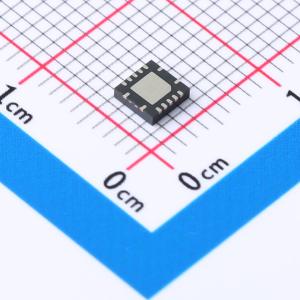

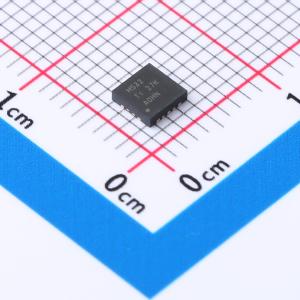

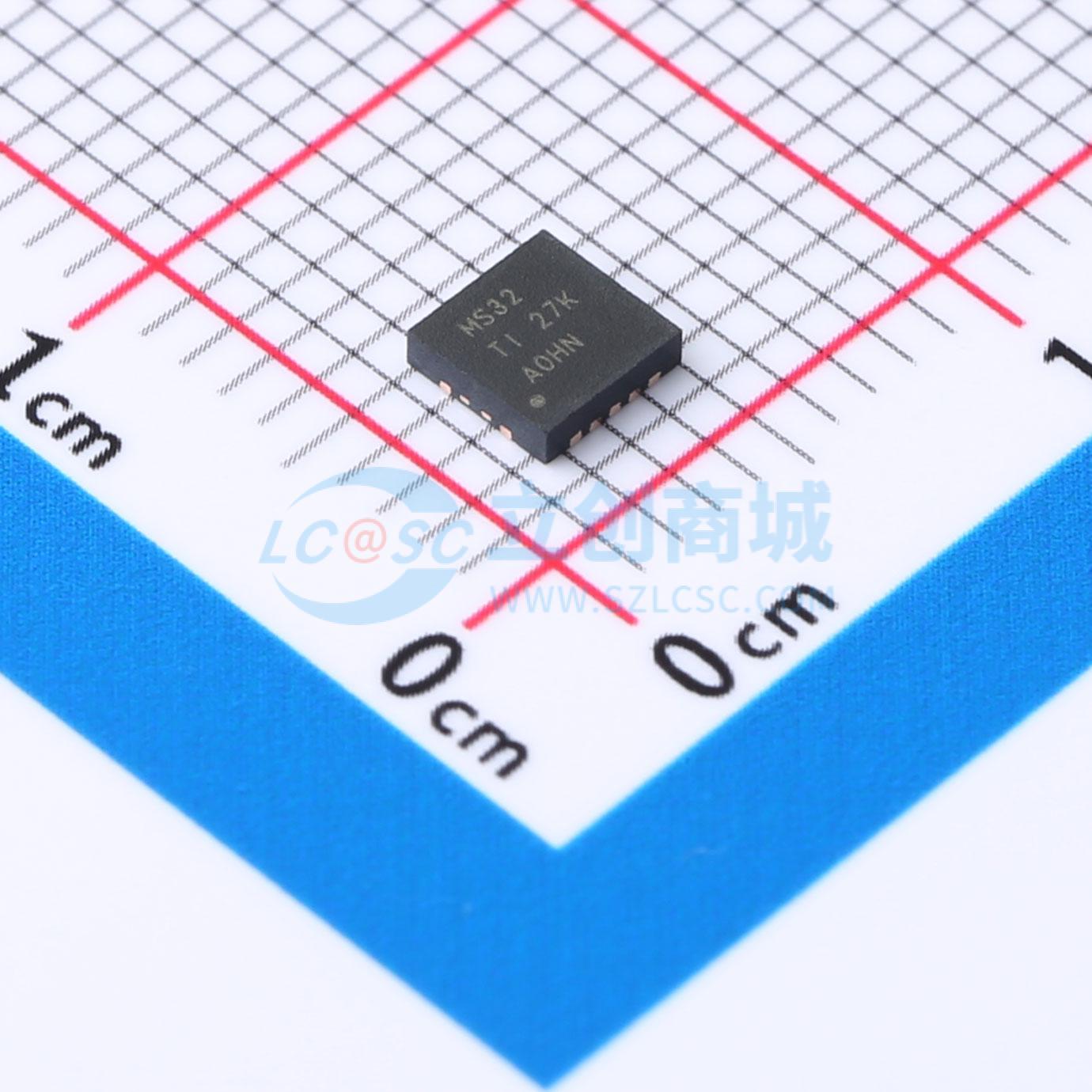

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC32RGYR
四路2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC32 4 通道、双输入、0.8V 至 2.7V、超高速 (2.4ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC32RGYR
- 商品编号
- C2871190
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.0652克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 800mV~2.7V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 9mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 传播延迟(tpd) | 2.5ns@1.8V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
这款四通道2输入正或门可在0.8-V 至 2.7-V VCC电压下工作，专门针对1.65-V 至 1.95-V VCC的工作场景设计。SN74AUC32器件采用正逻辑，实现布尔函数Y = A + B 或 Y = A与B的非。该器件针对采用Ioff的部分掉电应用进行了完整规格定义，Ioff电路会禁用输出，防止器件掉电时产生破坏性的回流电流。
商品特性
- 针对1.8-V工作优化，支持3.6-V I/O容限，可支持混合模式信号工作
- Ioff 支持部分掉电模式工作
- 可在低于1V电压下工作
- 1.8V下最大tpd为2.2 ns
- 低功耗，最大Icc为10 μA
- 1.8V下输出驱动能力为±8 mA
- 闩锁性能超过JESD 78 II类标准的100 mA要求
- ESD保护性能超过JESD 22标准要求
- 2000-V 人体模型 (A114-A)
- 200-V 机器模型 (A115-A)
- 1000-V 充电器件模型 (C101)
