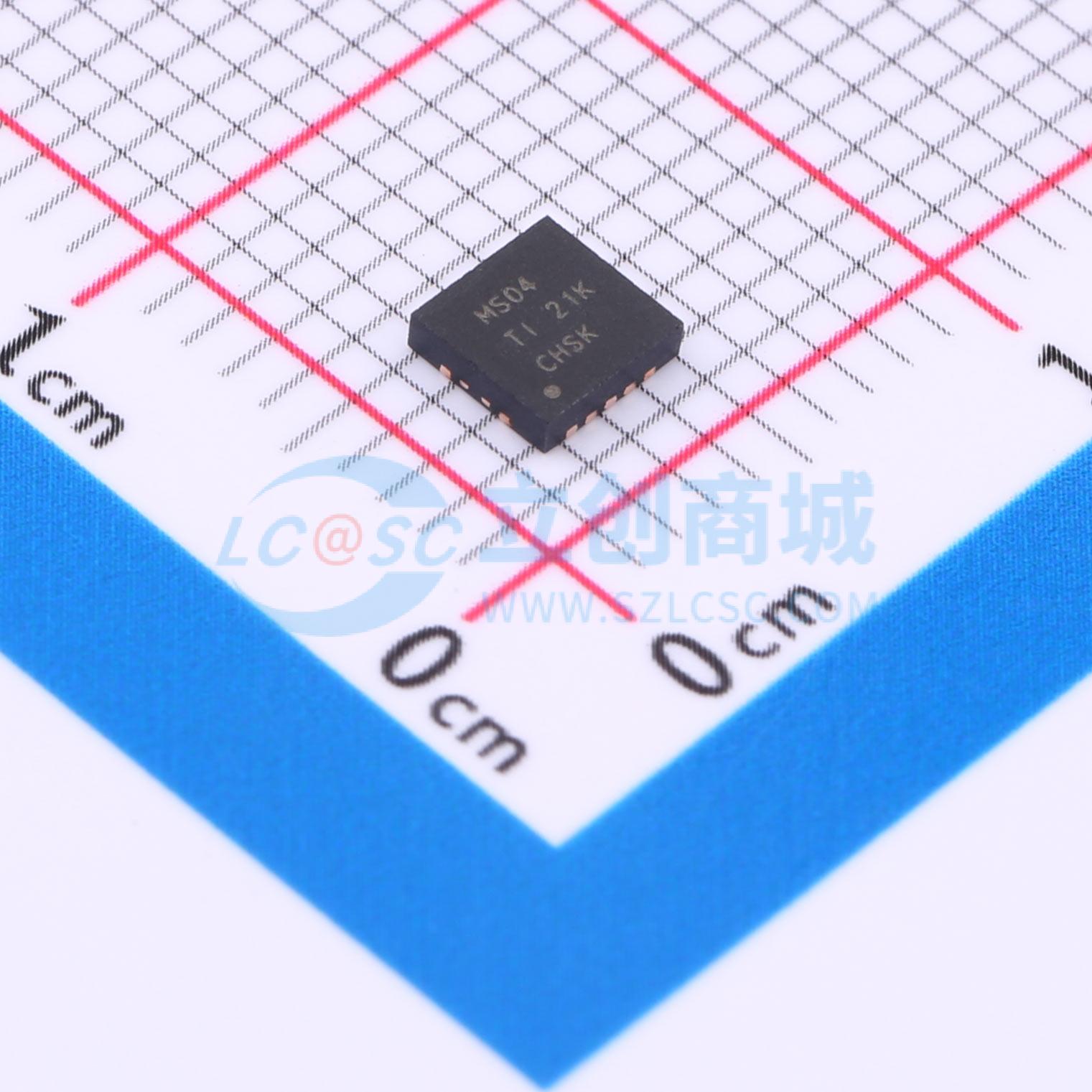

SN74AUC04RGYR实物图
  • SN74AUC04RGYR商品缩略图
  • SN74AUC04RGYR商品缩略图
  • SN74AUC04RGYR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC04RGYR

六反相器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUC04 6 通道、0.8V 至 2.7V 高速反相器
品牌名称
TI(德州仪器)
商品型号
SN74AUC04RGYR
商品编号
C2870888
商品封装
VQFN-14(3.5x3.5)​
包装方式
编带
商品毛重
0.08克(g)

商品参数

属性参数值
商品目录反相器
输入类型-
工作电压800mV~2.7V
静态电流(Iq)10uA
通道数6
灌电流(IOL)9mA
拉电流(IOH)9mA
输入高电平(VIH)1.7V
属性参数值
输入低电平(VIL)0V~700mV
输出高电平(VOH)550mV；1.2V；800mV；1V；1.8V
输出低电平(VOL)-
传播延迟(tpd)2ns@2.5V,30pF
系列74AUC
工作温度-40℃~+85℃
功能特性电源关断保护

商品概述

SN74AUC04是一款六反相器，可实现布尔函数Y=非A，器件电源电压工作范围为0.8V~2.7V，专为1.65V~1.95V电源电压工作设计，针对部分掉电应用做了完整规范设计，内置Ioff电路可在掉电时关断输出，防止反向电流损坏器件。

商品特性

  • 针对1.8V工作优化，具备3.6V I/O容限，支持混合模式信号工作
  • 支持部分掉电模式工作
  • 支持低于1V电压工作
  • 1.8V工作条件下最大传输延迟tpd为1.5ns
  • 低功耗，最大电源电流Icc为10μA
  • 1.8V工作条件下输出驱动能力为±8mA
  • 闩锁性能超过JESD 78 II类标准规定的100mA要求
  • ESD防护性能超过JESD 22标准要求，可承受2000V人体模型静电放电、200V机器模型静电放电、1000V充电器件模型静电放电
  • 采用RGY封装
  • 所有未使用输入必须接VCC或GND，以保证器件正常工作
