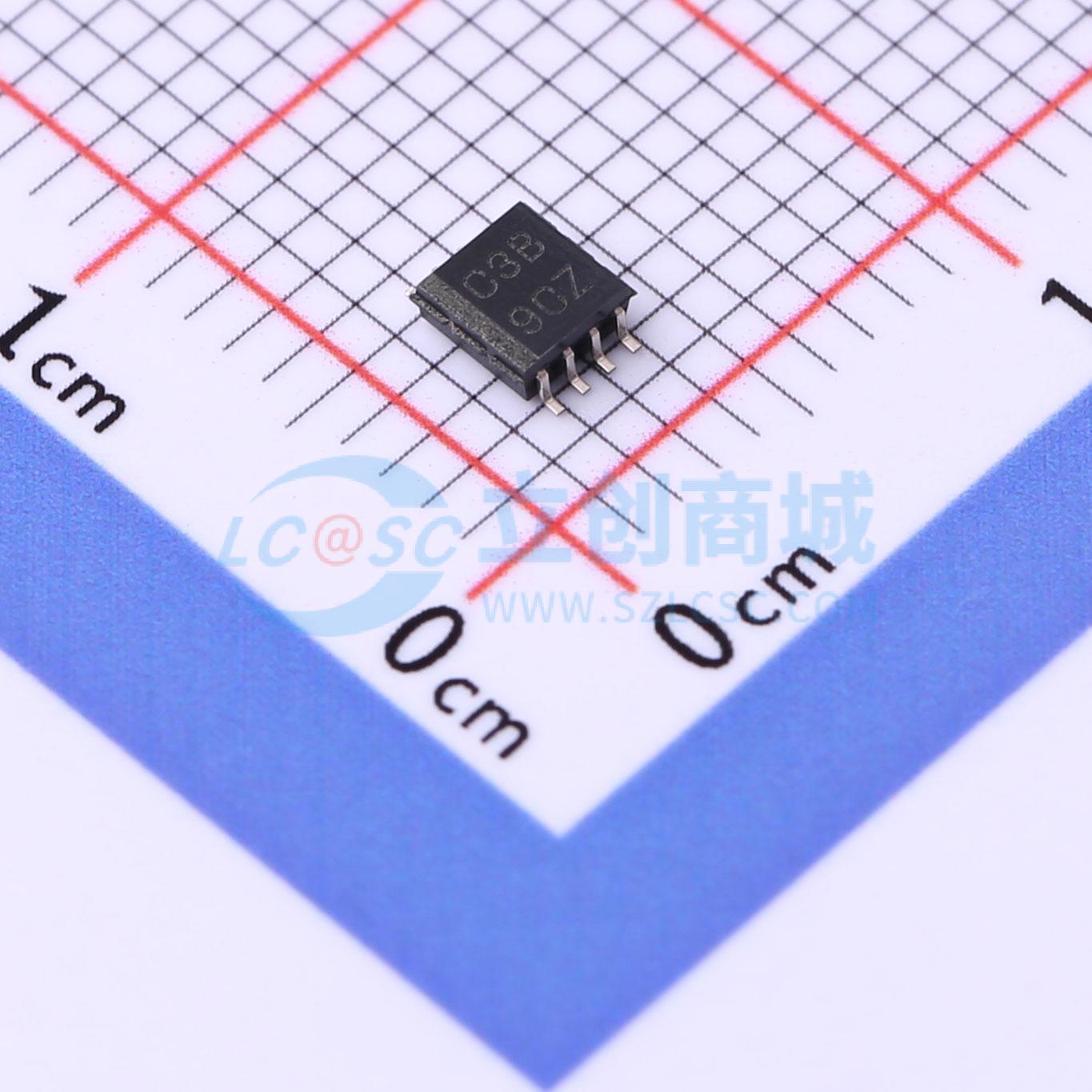

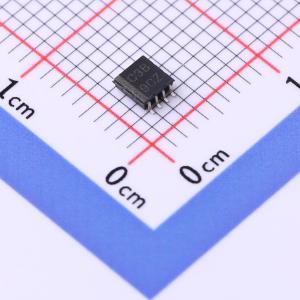

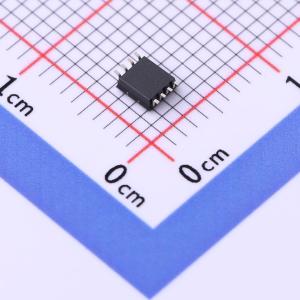

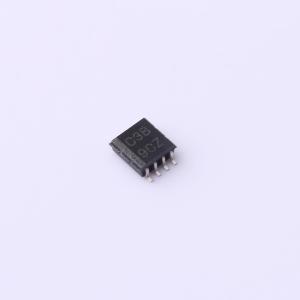

SN74LVC2G132DCTR

带施密特触发器输入的双2输入与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G132 具有施密特触发输入的 2 通道、2 输入、1.65V 至 5.5V 与非门
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G132DCTR
商品编号: C2870897
商品封装: SSOP-8
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	2
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.16V~3.33V
	输入低电平(VIL)	390mV~1.87V

	属性	参数值
	输出高电平(VOH)	3.8V
	输出低电平(VOL)	550mV~650mV
	系列	74LVC系列
	传播延迟(tpd)	5ns@5V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	2
	功能特性	局部关断模式；带电插入保护；后驱动保护
	输入类型	施密特触发器
	输出类型	-

商品概述

这是一款带施密特触发输入的双路2输入与非门，工作电源电压范围为1.65V~5.5V，内部包含两个独立单元，实现正逻辑布尔功能Y = 非(A·B) 或 Y = 非A + 非B；施密特触发特性使其对上升沿和下降沿信号具有不同的输入阈值电平，可对极慢斜率的输入信号触发，输出无抖动的干净信号；支持部分掉电应用，Ioff电路可在器件掉电时禁用输出，防止损坏性回流电流流过器件。

商品特性

支持5V VCC工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为5.3ns
低功耗，最大电源电流ICC为10μA
3.3V条件下输出驱动能力为±24mA
VCC=3.3V、环境温度25℃条件下，典型输出接地反弹VOLP小于0.8V
VCC=3.3V、环境温度25℃条件下，典型输出VOH下冲VOHV大于2V
Ioff支持带电插入、部分掉电模式、反向驱动保护
支持向下电平转换，支持5V转3.3V以及3.3V转1.8V
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
提供小型封装可选
